Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao miligor » 23 Avg 2018, 13:33

LED TV
FIRMA: Odys
MODEL: LED TV22 FINO+ DVB-T

***************************************
SIMPTOMI:
Zatamnjenje na sredini donjeg dela ekrana

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Pale su mi napamet dve stvari - ili da neke led ne rade, ili da ima naslaga prašine, međutim, kad sam otvorio, utvrdio sam da sve led rade (samo jedna "štangla" na donjoj ivici ekrana), a nema ni prašine... Ima li neko ideju šta je uzrok ovom zatamnjenju? Da stvar bude zanimljivija, ovu istu pojavu sam primetio u obližnjem marketu na monitoru kod kase...
Odys fleka.jpg
Odys podaci.jpg

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20531
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao fanzo » 26 Avg 2018, 19:48

Može da bude više faktora koji utiču na takve anomalije.
Od loše pozicioniranih disperzionih folija, pa do same greške u matrici panela, a koja se rešava samo zamenom kompletnog panela
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
toce
gx
gx
Postovi: 2859
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao toce » 27 Avg 2018, 00:17

Olabavi malo donje srafove gde je senka i ukljuci da vidis dal ima opet te senke to moze biti ako je panel u tom delu vise zategnut il zasrafen.
TOCE

miligor
_
_
Postovi: 40
Pridružen: 18 Dec 2008, 09:57
Location: Vojvodina
Specialty: audio

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao miligor » 05 Sep 2018, 23:02

Otpuštanje šrafova nije urodilo plodom.

banertd
_
_
Postovi: 125
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao banertd » 10 Okt 2018, 10:53

Ako postoji mogucnost razmontiraj panel kompletno,ostavi samo backlight diode i folije za disipaciju svetlosti.
Upali led preko auto podesljivog test drajvera da se vidi koliko dobro radi sistem pozadinskog osvetljenja bez lcd panela.Napon na svakoj diodi treba da bude identican.
Moze biti da je potrebno samo pranje folija i lcd panela.
Treba videti da nema prljavstine na pozadini panela u vidu fine sjajne skrame.
Ja svaki operem za zadnje strane Clin-om za prozore i najfinijom mikrofiber za monitore.Mokra krpa za pranje, suva za fino poliranje.
Napravio sam odnosno prepravio jako jednostavan led drajver za test led traka svega par komponenata.Idealan za ovakve situacije.
Automatski se podesava prema radnom naponu dioda,one koje su ostecene jednostavno slabije svetle uz pad napona na istima.
Ne znam da li je dozvoljen pravilnikom foruma u javnom delu upload seme i slike datog homemade testera.

Avatar
alexa_pg
gxu
gxu
Postovi: 3622
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao alexa_pg » 10 Okt 2018, 12:12

banertd je napisao:
10 Okt 2018, 10:53
... Ne znam da li je dozvoljen pravilnikom foruma u javnom delu upload seme i slike datog homemade testera.
Zašto da nije dozvoljeno. Slobodno objavi sve što je vezano i može pomoći u ovom našem poslu
Alexa

dusan_darim
gx
gx
Postovi: 20
Pridružen: 08 Avg 2018, 12:27
Location: Srbija
Warranty service: Elin,Davoline,Blaupunkt
Contact person: Dusan
Specialty: tv-multimedia

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao dusan_darim » 10 Okt 2018, 13:34

banertd je napisao:
10 Okt 2018, 10:53
... jako jednostavan led drajver za test led traka svega par komponenata.Idealan za ovakve situacije. Automatski se podesava prema radnom naponu dioda,one koje su ostecene jednostavno slabije svetle uz pad napona na istima.
treba postaviti shemu.mozda neko ima ideju da to doradi,poboljsa,unapredi ...

banertd
_
_
Postovi: 125
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao banertd » 10 Okt 2018, 16:46

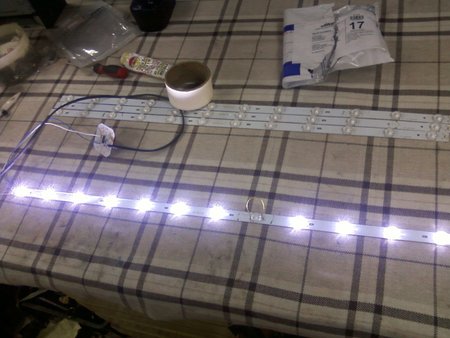

Evo slika za pocetak testera,jako je jednostavan,dodacu i semu ako ima potrebe dok odem u ofis,nemam skener u radionici.Radi se o najobicnijem napajanju bez trafoa gde su u primaru od 220VAC kondenzator 145J 400V i smd otpor od 330 KΩ paraleno vezani,zatim redno vezani sa grecom od dioda M7(1n4007).
U sekundaru se nalazi elektrolit od 47μF/150V na koji je paralelno vezan jos jedan otpor od 330KΩ.Koriscen je za servis led reflektora i led TV traka bez problema je davao za rad dioda napon izmedju 27 do 120V.
Prilog

banertd
_
_
Postovi: 125
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao banertd » 10 Okt 2018, 17:48

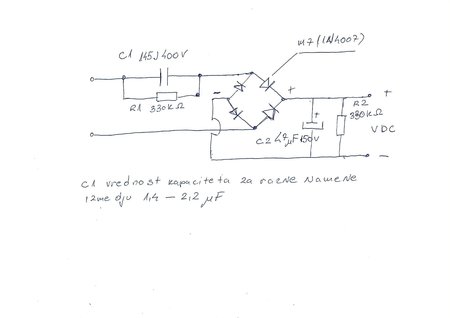

Evo i seme.Gde nisam oblezio da na primarnoj strani dolazi napon mreze 220V.
Prilog

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20531
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao fanzo » 10 Okt 2018, 20:11

Ajmeee :shock: :shock: ... ako ostane uključena antena u tv, a ti spojiš fazu na masu šasije.. ima da bude nova godina po celoj radionici.
Uređaj inače može bez problema da napaja diode vezane na red i to otprilike ukupnog napona oko 200-250VDC, strujom oko 15mA. Struja zavisi od kapaciteta kondenzatora na ulazu. Što veći kapacitet, veća je i struja. Elektrolit 47uF bi trebao biti bar 350V jer ako nema ništa zakačeno na izlazu a ceo uređaj je pod naponom napajanja, napon na izlazu drastično poraste.

:!: Moram da skrenem pažnju ostalim čitaocima da tvoj uređaj za testiranje LED može biti veoma opasan (jer nije galvanski odvojen) za ostale uređaje ili ostalu elektroniku zakačenu ili bilo kako spojenu u kolo sa uređajem u kome se ispituju LED. :!:
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

banertd
_
_
Postovi: 125
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao banertd » 10 Okt 2018, 22:20

Citaoci koji bi da primene ovaj tester bi trebalo da su navikli na rad sa elektrikom.
No primedba je na mestu.Za svaki slucaj ako se neko odluci da radi sa ovim modulom neka radi kao sto je to dato na primeru prve slike.
A sto i jeste namena ovog sklopa je na radi na razmontiranim led trakama izvadjenim iz aparata,ili na trakama koje su i dalje namontirane u kuciste ali koje je oslobodjeno svih delova tv aparata koji se ionako moraju skinuti da bi se doslo do samih led dioda i na svakoj individualno premerio napon i vizuelno pogledala emisija svetlosti.
Dakle kao sto je kolega napomenuo koristiti samo radi procene trake koje diode menjati u toku reparacije skinute led trake ili samo sistema pozadinskog osvetljenja bez prisutnog ijednog drugog dela TV aparata,A nikako na sklopljenom uredjaju.Iako sam ja to radio.
To jest koristio sam ovo napajanje za probni rad potpuno sklopljenog aparata bez ikakvih problema,prethodno je otvoren panel prespojene pregorele led i tako sakato osvetljenog LGIT A+B sitemom koristio smart led TV par dana radi procene da li menjam komplet trake ili da ih popravljam menjajuci smt led.
I nije bilo vatrometa jer je backlight sistem ionako izolovan od sasije,a prethodno fizicki i elektricno proveren na proboj izolacije,u toku premoscavanja prekinutih komponenata.
Ako neko ima prikladnije resenje neka predlozi na razmatranje. pozdrav

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24591
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao Stolle » 10 Okt 2018, 22:45

Prerizično je ovo. :!: Nikad ne znaš šta može da se zapetlja i napravi nepopravljiva šteta. Recimo, sapleteš se, padne nešto, zazvoni telefon pa cimneš...
Ili ovo što je Zoran napisao.
NE!
Testera ima koliko hoćeš, kod kineza (aliexpress, ebay) a i ovde kod nas (Proko). Mnogi članovi imaju i po nekoliko različitih. Nisu skupi, pisano je mnogo o tome na forumu. Bilo je i samogradnje i kupovine raznih. Aleksa je, ako ne grešim, napravio od mreže od CRT TV-a.
Na kraju krajeva, ima i onih modula sa regulacijom napona i struje za nekoliko dolara, to je najjednostavnije za manje napone.
Zadnji i možda najzanimljiviji do sada je RT300M.
"29 poslednjih dana u mesecu je najteže"

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20531
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao fanzo » 11 Okt 2018, 10:52

Dopisao sam u moj prethodni post i da potvrđujem da uređaj može da funkcioniše, ali je veoma rizično i ako primetim, moram da reagujem kao vlasnik ovog foruma.
Međutim veoma je opasno ako neko to koristi u servisu. Ja kod mene imam oko 15 izvedenih antenskih priključaka, a kojima su mase zajedničke (i možda je antena uzemljena) a uzemljeno je sigurno preko nekog uređaja koji ima šuko utikač i tog momenta je uključen i ako ima u još nekom teveu uključena antena, a taj tv još zakačen na računar koji daje test slike, a tu se nalazi i video distribucija na HDMI ulazima, pa kamere sa DVR i sve vezano na računar, pa ruteri, pa 2 mrežna štampača i ko zna šta još sve i sve to je vezano na masu i uzemljenje je zajedničko za sve uređaje... da li možeš da zamisliš kolika bi bila šteta da slučajno padne faza na metalni deo tevea?
Naravno neće sve da se razleti, ja sam malo preuveličao, ali zaista imam toliko nabrojanih uređaja i moram da razmišljam malo o njima.

Ovo tvoje za ispitivanje LED ili već.. je dobro jedino ako radi kao samostalan uređaj.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

banertd
_
_
Postovi: 125
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao banertd » 12 Okt 2018, 07:35

Jeste da je ovakav tester ima svojih opasnih mana.Ne znam da li bi pomogao izolacioni transformator na AC ulazu,opet su povisoki naponi u opticaju.
Posto vec ima vlasnika drugih testera koji koriste te uredjaje.Kako se ponasaju u toku testa individalne test trake ili led panela.
Test individualne led trake backlight TV sistema ili izgradjenog backlight panela sa ovom skalamerijom:
Led traka ili ne svetli ima dioda u prekidu,probom unimerom diodnim podrucjem sve rade sem jedne pregorele,i dve probile bidirekcionalno u oba smera,niska omska otpornost.Premoscavanjem pregorele traka zasvetli,bidirekt probile ne.
Ali i dve koje su se ispravno merile,svetle manjim intenzitetom uz pad napona na samoj led smd komponenti na 0,8V.
Napon na ispravnim diodama 5,5V odnosno 2,75V u slucaju 3VDC sistema.
Zamenjena pregorela i dve u bidirekcionalnom proboju i dalje pad na dve koje slabije rade sa padom napona
Led traka probana na regulaciono VDC napajanje i one dve na kojima je padao napon su radile nornalno bez pada napona na individualnim komponentama. Ali cela traka povremeno, nekada relativno cesto zatreperi brzom frekvencijom,nekada sastavi sat vremena pa jedan deo ili cela istreperi.
Imam doduse i digitalni miliampermetar na tom napajanju.Ali bi onda bi trebalo da znam koliko mA trosi ispravna traka,pa da razvezem rednu vezu izmedju svake led i da merim mA karakteristiku svake da bi dosao do defektne koja trosi vise struje,to jest strujno osciluje i proizvodi strobo efekat cele trake.
Ako ima bezbednijih uredjaja ovog tipa koji mogu da obezbede ovakve brze i ocigledne test uslove itekako sam zainteresovan za nabavku doticnog alata.
Kao sto neko rece sve ima svoje mane i prednosti.Ne smeta ni malo promisliti i prodiskutovati o svim potencijanim aspektima ekspoatacije svake vrste opreme.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20531
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao fanzo » 12 Okt 2018, 12:35

U jbt. od ovog može da se rikne :lala: lolzi :mrgreen: ... šala mala..
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

nesko101
_
_
Postovi: 71
Pridružen: 05 svi 2007, 03:23

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao nesko101 » 13 Okt 2018, 02:31

Jedan od saveta je da okreneš na drugu stranu refleksnu tablu jer moguće je da se od temperature dioda došlo do izvetopirenja koje se okom teško vide ali se svetlost prelama.Ako nema dobre refleksije taj problem mora tako da se manifestuje.Pa to je jedna štangla sa strane odozdo a treba ceo ekran da osvetljava.Tu su diode obično iz serije 5000 i one se dosta greju kada im je pozadinsko na maksimum.Imaju hladnjak ali refleksna tabla skoro naleže na nju.

---------- Sat Oct 13, 2018 13:38 ----------
banertd je napisao: Evo slika za pocetak testera,jako je jednostavan,dodacu i semu ako ima potrebe dok odem u ofis,nemam skener u radionici.Radi se o najobicnijem napajanju bez trafoa gde su u primaru od 220VAC kondenzator 145J 400V i smd otpor od 330 KΩ paraleno vezani,zatim redno vezani sa grecom od dioda M7(1n4007).
U sekundaru se nalazi elektrolit od 47μF/150V na koji je paralelno vezan jos jedan otpor od 330KΩ.Koriscen je za servis led reflektora i led TV traka bez problema je davao za rad dioda napon izmedju 27 do 120V.
Ovo ti je sa jeftinih kineskih led sijalica koje traju par meseci.Ovde nema ograničenje struje koja prolazi kroz diode tako da ih maksimalno opterećuješ,što i nije dobro uvek a i bezbedno.Sada su univerzalni led invertori koji rade do 165v jako jeftini i bezbedni.Tako da ovo nije za servisere već za totalne amatere.

Avatar
Proelektros
gx
gx
Postovi: 139
Pridružen: 16 Jul 2013, 18:27
Location: Srbija Šabac
Specialty: tv

Re: Odys LED TV 22" zatamnjenje u donjem delu ekrana

Post napisao Proelektros » 15 Jan 2019, 15:50

Problem je u led diodama u tom delu trake, na manjim ekranima do 27 inca vecinom su diode vezane u grupama a ne redno kao na velikim direct led televizorima, najbolje da nadjes isti panel samo polupan pa prebacis samo ekran a ostalo bacis

Odgovori

Natrag na “Servisiranje LED televizora”
