Fuego 32FG3202 ne radi

[baracuda]

LED TV
FIRMA: Fuego
MODEL: 32FG3202
MAINBOARD: TP. SIS231. P83 C13116 TP.SIS231.P83 C13116
PANEL: M320X13-E4-H
T-CON BOARD: (oznake sa revizijom zajedno)
SMPS: (upiši podatke)

***************************************
SIMPTOMI:
Crkla glavna ploca

DETALJAN OPIS KVARA i PREDUZETE RADNJE:

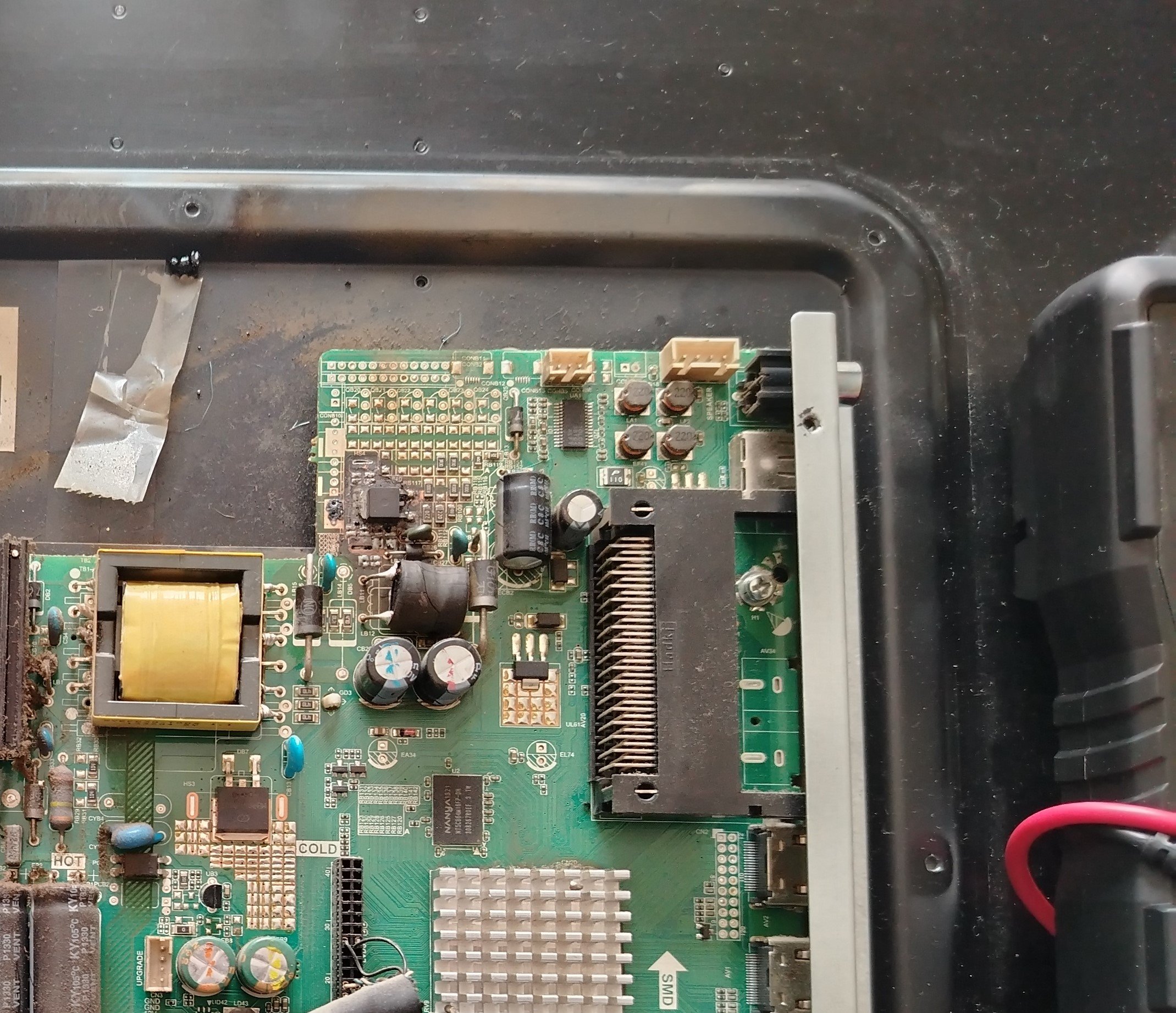

Vidno nagoreo fet oko led drajvera, ploca progorela.Razlog je predug rad sa propalim kondenzatorom 22uf/200v.Tv mrtav, nema napone sem na mreznim kondenzatorima. Tv star 12-13 godina.... Cena ploce 3000+ ptt. Probao bih popravku i poklonio tv o mom trosku ali je ploca precenjeno skupa. Od kog tv-a moze da se nadje glavna ploca a da odgovara panelu? Imam neke ploce, ali panel ne odgovara. Ili da trazim drugi tv? Postoji li neka druga kombinacija, jer koliko sam trazio ovaj panel se vrti samo kod Fuega. Ili ima ko glavnu plocu za ovaj model ali upola cene da bi bio voljan da proda?Realno,tv je za rashod, al ajde da probam ako se uklopim do vrednosti poklona.Ceo ispravan tv ne vredi 5000.

[Shizo]

Zašto ne popraviš primarni deo, jedan integralac verovatno tipa OB2273 i jedan mosfet i par otpornika..

[KASA1]

Može bit svašta,... lako je moguće da tu nisu ni LED trake ispravne, tako da je upitna isplativost ulaganja.
Ako se ipak odlučiš za popravak, servisno uputstvo imaš ovdje:

Kod: Označi sve

https://www.electronica-pt.com/esquema/func-fileinfo/65827/

Napomena: kada ispisuješ naziv matične ploče ne stavljaj razmake kojih nema.

[baracuda]

Na delu feta izmedju G i S pokazuje se vrlo mali otpor.Probao sam da skinem fet sa duvaljkom,pa i sa duvaljkom i lemilicom zajedno uz nalivanje i fluksa i paste...fet kao da je zavaren za plocu.Sa druge strane feta je IC drajver i cela ploca je crna sa progorelim vezama na dvoslojnoj stampi-na 2 mesta.Mnogo posla sa neizvesnim zavrsetkom.Zamenio sam kondenzator 33uf/220v nadajuci se da su veze ostale,ali nista....zato mislim da je mnogo lakse sa drugom plocom-ovde ne znam da li ima kraja popravci i da li cu ako kopiram sa druge ploce da pohvatam veze.....a panel na toj ploci je mislim vrlo redak.Ima ploca na KP ali covek je zacepio cenu,za nesto sto realno ne vredi.Dzabe objasnjenje da cu mu ili ja ili mozda jos jedan biti kupac za plocu staru 10 godina-i da stoji ploca pola godine na oglasu jos.
--—-------------------------------------------
Skinuo sam fet- i parce bakra sa njim. Mora nova ploca. Odavno mi se nije desilo da uz onoliku temperaturu grejanja i sa lemilicom i duvaljkom ledja tranzistora nece da se odvoje. On je probio, ostalo lici celo od periferije, za okolna IC i veze ne znam.Ako je ispod feta samo deo bakra otkinut od veze, mozda moze da se stavi drugi, ali sada je to vec budzenje.

[Shizo]

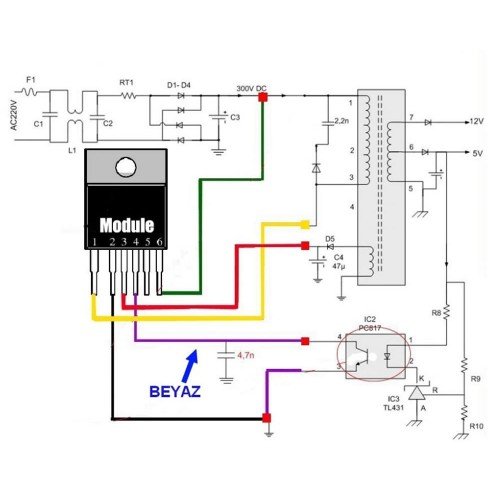

Tebi treba samo 24V i 12V, ima da se kupi univerzalni primar CA-888 (oko 350din na KP)

[baracuda]

Za to sto savetujete nisam siguran....FET je oznake D458(ako nisam promasio AOD458....14A mosfet),a modul se povezuje na ulaz 300V, na optokapler i trafo.Mislim da ovaj Fet zavisi od napona kondenzatora desno 33uf/200V,i da on ukljucuje led na 80V....e sad ....zasto ja nemam nista???, a trebalo bi....Fet je prespojio D i S i mozda povukao celo napajanje na nulu,ili mozda gresim jer na postavljenoj semi nisam nasao 200V kondenzator,pa pogresno gledam.Ocekivao bih da za napone od 24V imam kondenzatore za peglanje od 50V max,pa zato nisam siguran da bi Vasa ideja dala rezultat.Jedino sto nisam proverio je da ga ukljucim bez feta,da vidim da li su se vratili svi naponi...a pitanje je sta sam otkinuo i sta je progorelo na ploci.....nisam imao vremena da probam dalje,imao sam obaveza....sada sam pogledao i u dijagramu sam bukvalno stao kod "check short for led output-remove short"....savetuje se zamena feta....dok ne nabavim ne mogu dalje da vidim stanje ploce--pozicija QB10

[alexa_pg]

Sva tvoja diskusija se svodi na to da je neizodljiva popravka ploče i tražiš drugu. Iz tog razloga smatram da je gubljenje vremena objašnjavati kako se taj kvar lako otklanja.
U podforumu Kupujem http://fanzo.org/forum/viewforum.php?f=48 napiši da ti treba druga ploča i završavaj posao.

[baracuda]

U pravu ste,probao sam od servisera da kupim deo,ali i oni se snalaze sa donor ploca,tako da mu dodje na isto.Tema zatvorena-potrebna druga ploca.

[baracuda]

Da probamo jos malo da se igramo sa ovim tv-om.Nabavio sam drugu plocu-oznake se sve slazu,i nakon prikljucenja pali ekran,izbacuje meni i sve komande.Jos nisam stigao da ga prikljucim na video signal (oskudevam sa prostorom),ali sam primetio da daljinac radi(sija IR na telefonsku kameru),ali ne prihvata komande sa daljinca.Komande sa ploce pozadi rade,ali nijedna ne ide sa daljinca.Daljinac je njegov originalni.S obzirom da sam dugo ostao sa ovim tv-om,mala pomoc gde da gledam.14-pinski konektor je taj koji hvata komande sto sa daljinca sto sa direktno dugmica,a u prolozenoj semi koliko vidim ide dorektno sa IR na procesor.Da li je ovo moguc slucaj ili neki hladan lem zeza,jer ploca kao polovna je imala malo korozije bas oko tog konektora.....nemam vise toliko zelje da analiziram jer ovo treba da se covek udubi bas,a nemam toliko vremena.....ako moze pomoc oko putanje signala,i vrednosti IR senzora na pomocnoj plocici-mislim na merenje izmedju pinova....Cini mi se da je naponski na STB -u bilo oko 3.3V i -3.3V.....a senzori deluju isti.Napon na senzoru....srednji pin-levo 1.7V,srednji-desno 1.4V...Na daljinac se ne manja vrednost,a IR plocica je njegova originalna-menjana je samo glavna ploca.Od IC kola imam rezervnu staru plocu ako zatreba.

................prikljucen na signal......slika ima,ton ima.....menja sve sa dugmicima.

[vlada69]

Na IR senzoru je obično +5V . Ti naponi koje meriš na njemu +1.7V i +1.4V su mali. Može biti i da na toj ploči nije isti software kao na originalnoj pa da ti zato ne radi daljinac.

[baracuda]

Ploca se gadja u broj....sve komande rade....imam flesh sa stare ploce koji mogu da prebacim,ali ne vidim svrhu ako je bas razlika u softweru za daljinac.Malo mi je nelogicno da ostatak radi a daljinac ne.Koliko sam gledao Fuego ima 2 tipa panela i verovatno 2 verzije softwera,a nova ploca je bas za moj panel.Meni lici da je krepao senzor,ali nisam siguran.Prvobitni kvar je bio fet za led drajver,a nakon toga otkaz napajanja-stradalo IC u primaru.Da li je tom prilikom stradao senzor ne znam ili ova ploca vuce svoj kvar.....Moracu da premerim napone sa otkacenim konektorom ali sutra,sada je kasno.Ako nesto znaci oznaka na ploci koja se razlikuje A13082675-GA05602 moja ploca..........A13082675-OA05181 nova ploca.Ostale oznake su iste.

[Shizo]

Ja mislim da si nabavio samo TP.SIS231.P83 C13116 od nepoznatog televizora (verovatno od Fox-a, ali moze biti i Crown, Bush, Hitachi..), ako imaš Predator ili sličan daljinski koji se programira preko PC-a, možeš i probati .

[baracuda]

Kada se tv upali......velikim slovima na ekranu logo FUEGO......Kada se okuca nalepnica sa njega A13082675.....uostalom pogledajte sami....ploca je FUEGO, izvadjena iz razbijenog tv-a istih oznaka.

[zoran radivojevic]

Mozda ti je taj daljinac sto imas neispravan. To sto sija preko kamere telefona ne mora da znaci i da je ispravan. Najjednostavnije je da odes do kineza i uzmes neki univerzalni za lcd-led tv, toga bar sada ima za male pare i probas da li funkcionise na tv. To da je crko senzor ili nesto na ploci, cisto sumnjam. A ne razumem i zasto nisi probao sa prebacivanjem memorije sa stare ploce, bar bi znao na cemu si.A mozda je i neko nekada menjao softver na staroj ploci pa imas daljinac od tog softvera(bez obzira i ako pise fuego, mozda je od drugog modela). Nema tu mnogo pametovanja ili daljinski ili flash.

[baracuda]

Flesh cu danas da zamenim,nisam stigao,a ako to ne upali,od kolege servisera cu da pozajmim daljinski da vidim na cemu sam.A koliko sam saznao danas,jeste bio prethodni kvar Fuego logo na ekranu....mozda sam tada dobio "stari" daljinac uz tv,jer nisu hteli da ga popravljaju....

[Ribery]

Tema je otvorena 30 jula a sada je 19 oktobar. Do tada si mogao da zaradiš na milion drugih načina i kupiš drugi polovan ispravan TV ako već nisi našao drugu ispravnu ploču i rešiš problem koliko si vremena potrošio na popravku ovog televizora. Kada se stavlja druga ploča treba prelemiti celo napajanje i promeniti sve elektrolitske kondenzatore u napajanju kako bi televizor duže trajao. Meni samo nije jasno da neko toliko ima vremena da troši oko popravke nečega što nema vrednost

[baracuda]

Ne bavim se prodajom vec kao hobi,kuci imam 7.Ovo mi stoji i smeta,i bilo je planirano da se baci,ali je ploca naletela.Ne zivim od popravki,a ovaj tv ide na poklon nekome.Plocu placa on a ne ja.A nisam naplatio ni magacinski prostor sto je stajao toliko dugo.Ukratko,i da sam ga bacio,bilo bi mi svejedno.Jedino nije svejedno onome ko bi ga dobio po ceni manjoj od 2000.A ni toliko nisam planirao kao ulog,drugi se slozio sa cenom....A, vrlo je moguce da ovo necete razumeti kao razlog,jer je meni izazov sama popravka,malo treninga nije na odmet,a i nauci se nesto usput.

[zoran radivojevic]

Tako je, nisu na forumu samo ljudi koji imaju servise i zive iskljucivo od toga. Mnogima je ovo dodatni posao i izvor prihoda uz jos neki posao. I meni tako ljudi donesu tv, ogradis se lupis cenu jer je neka ploca u tom momentu imala odredjenu cenu, oni se okrenu, kupi nov tv i tebi ostavi stari. I to lezi neko vreme, onda se nadje vremena ili izleti ploca mnogo jeftinije i naravno da ces probati da ga napravis i prodas za neke pare, bolje je nego baciti ga. Sto se ne napravi, nije isplativo, ide za delove i to je to.

[Ribery]

Sve je to OK ali mi je besmisleno gubiti dane i nedelje i popravljati ploču koja realno može na internetu da se nađe za 25€ i time da se reši problem nego ovako bez znanja i alata se upuštati u popravku i izgubiti toliko vremena i na kraju opet ništa. Vreme danas puno košta a to mnogi od nas ne shvataju. Ako u TV od 32" uložiš na primer 2 dana i rešiš ga, već su u minusu. Pričam o utrošenom vremenu a ne o tome da li neko radi profesionalno ovaj posao ili ne a utrošeno vreme sve manje cenimo a to danas košta mnogo.

[baracuda]

Moj jedini problem u ovoj prici je zelja da se pomogne nekom.Iako ti deluje neverovatno,dan danas ima ljudi koji gledaju CRT,a imaju zelju za novijim i vecim tv-om,makar i 32 inca,Od jula do juce-potrosio sam 2 rasklapanja i sklapanja tv-a,ostatak je stajao u cosku do momenta nove ploce.Dobio sam ga kao nerentabilnog i nije me kostao nista.Sa ulogom ploce od 1500 din i potencijalnom cenom kostanja od 6000-7000 din,mislim da ako bi se prodao ima zarada.Jasno mi je da ovo niko ne popravlja-32 inca se ne isplati uopste zbog cene rada,ali kada nekom radis dzabe za pivo i zato sto ga znas,ako nista,makar cu se osecati bolje.Obzirom da si iz BG i da kojim slucajem placas stan-sa ovim poslom ne bi mogao ni za stanarinu da zaradis,i to vidim da ti je jasno,i postujem odluku da se trazi isplativija bransa.Najvise para ima u preprodaji,i posredovanju,ne u popravkama.Ali je doslo vreme da se cak i majstori preko fejsbuka traze za popravku.....otislo je sve do djavola ili preko granice.Ako majstor gradjevinac ima dnevnicu novog tv-a od 32 inca,uskoro svi mozemo da zaboravimo na bilo kakve popravke....kupovacemo sve novo.A bez znanja bas i nisam,samo se nisam posvetio ovom delu struke maksimalno,jer imam dete sa posebnim potrebama,i ovo mi skrece misli,i ne zelim da lazem ljude i dajem kojekakva nemoguca obecanja.Jednostavno,imam drugi prioritet.Nisam stigao danas da proverim flesh.
