GRUNDIG 40VLE4324BF kako onemogućiti HDMI sa ploče

[kreculj]

LED TV
FIRMA: GRUNDIG
MODEL: 40VLE4324BF
MODEL DODATNO:NE ZNAM
CHASSIS: NE ZNAM TT
MAINBOARD: VTT190R-2
PANEL: LTA400HM23-A03
T-CON BOARD: NE ZNAM
SMPS: NE ZNAM


***************************************
SIMPTOMI:
TV se samo ugasio bio je prikačen STB na HDMI2 i kada se upali izgleda kao da je pritisnut taster za levo i stoji na ekranu Volume

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Pošto sam prvo pomislio da je crklo pozadinsko svetlo jer je vec jednom sredjivano ali nije, zamenjene samo par dioda - provereno sada sve radi kao i elektronika koja ih pali.
Proverio sam sva napajanja na izlazima od ploče kao što i piše na ploči i sve ima.
Kada je upalio primetio sam da izgleda kao da sam pritisnuo taster u levo, pošto imam istu takvu ploču na kojoj je procesor crkao tako mi rekli jer ne daje uopšte znake života i stavio sa nje te dugmiće - nije do toga i dalje isti simptomi
Onda sam utvrdio da mi ne rade HDMI2 i HDMI3, HDMI1 radi ali na ekrenu stalno stoji volume i kao da je utisan na nulu, kada se krene u pojacavanje u desno on uporno vraća na nulu kao i u svim menijim, stalno ide u levo.

Skinuo sam fajl i uradio upgrade softwera preko USB i P+ sve proslo ok, 100% i kada sam upalio tv isti slucaj kao i pre.

Pitanje za sve koji se mnooogooo vise znaju od mene posto sam ja kao hobi amater ali dosta znam oko toga nisam bas toliko specijalizovan kao Vi ali za moje potrebe kada mi se desi više mi ovo dodje kao HOBI jer drugima ne zelim i necu da radim jer ima onih koji zive od toga, da li je moguće poskidati sve te elemente oko HDMI2 i HDMI3 da prekidem napajanje ka njima ili je dovoljno skinuti samo neku komponentu?

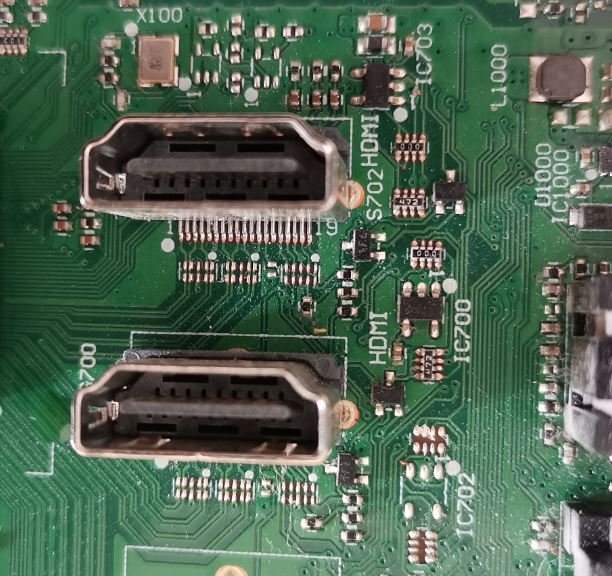

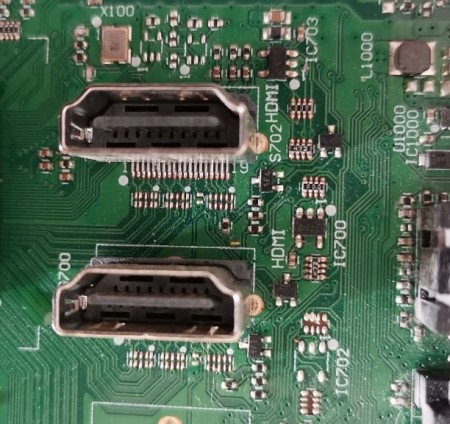

Prilog: HDMI2 i HDMI3 - tu sam mislio nesto da skinem
Hvala

[alexa_pg]

Dobrodošao na Fanzo forum.
Zašto bi isključivao HDMI portove. Da li računaš da ako isključiš HDMI da će sve biti u redu?
Mislim da je greška hardverske prirode tj. džabe si mijenjao softver.
Kada isključiš potpuno tastaturu tako da ostane samo IR, da li i dalje "vuče" u lijevo.
Ako jetse, onda bih probao da operem ploču od konektora do procesora, Možda tu ima nekih nečistoća koje prave spoj sa masom te uređaj drži stalno uključeno "lijevo"
Tu su čini mi se samo dvije linije pa možeš i ometrom provjeriti obe linije prema masi kako se ponašaju. Moguće je da ćeš vidjeti da je na nekoj od njih mali otpor prema masi.
U najgoroj varijanti neispravan je procesor. Njegova ulazna linija probila na masu.
Na Elektrotanji imaš servisno uputstvo za tu šasiju. Skini ga. Pomoći će ti dosta da riješiš problem.

[kreculj]

Hvala puno, čim probam javim.

[kreculj]

Probao sam da operem ploču, otkačio dugmiće, sve se isto ponaša, proveravao sam vodove prema masi i onda sam primetio da na HDMI koji je sam sa strane i oni dva koji su zajedno otpori nisu isti, onda sam probao STB koji je bio prikačen i naravno HDMI ne radi !!! on je bio u HDMI2 uboden. Verovatno je greška na CPU, tražim polovnu ploču na netu jer ovo mislim da nema načina da se popravi. Ako imate neku ideju napišite a ako ne slobodno zatvorite temu. Hvala u svakom slučaju. Ako nešto uspem javim.
PS Kada bi samo skinuo ono "volume" sa ekrana onda bi tv koristio za PC ili ako je moguće prepraviti softver da nema komandu "za levo" sve bi bilo ok.

[KASA1]

Nisi napisao kakva je situacija s analognim ulazima (scart, chinch, što već ima), no, obzirom na sve navedeno, složio bi se s konstatacijom da je u tom dijelu procesor funkcijski oštećen i nikakve software-ske egzibicije tu neće pomoći.

Za informaciju, ovdje se radi o Grundig-ovoj TT šasiji.

Temu ćemo ostaviti otvorenom, pa kada nabaviš ploču i riješiš problem, javi ovdje, dopisat ćemo što treba.

[kreculj]

Izvinite samo da napišem sliku dobijam na svim ulazima sem na HDMI2 i HDMI3 (ta dva spojena - onaj sa strane gura sliku) . Zato sam i hteo da poskidam to sve oko ta dva HDMI porta .
Ploču jurim pa kada naleti javim.

[kreculj]

Prijatelji jedno pitanje, da li znate koju zamensku ploču tj bilo koju drugu mogu staviti umesto ove? Pošto sam siguran da postoji ali ne znam oznaku (bilo je ovakvih TV-a sa mrežnom, wifi,...)
Ako bi neko napisao bio bih zahvalan jer trenutno nema na stanju niko ovakvu.
Hvala
