GRUNDIG, 40VLE4324BF, TV ne pokazuje znake zivota.

[stole12345]

LCD TV
FIRMA: GRUNDIG
MODEL: 40VLE4324BF
MODEL DODATNO: -
CHASSIS: TT
MAINBOARD: VTT190R-3
PANEL: LTA400HM23A03
T-CON BOARD: -
INVERTER: NE ZNAM
SMPS: FSP115-3F02


***************************************


DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Nema 5V-oltnog napona iz mreze, kao i ostalih napona. Pregorela Zener-ica (ZD501). Potrebna sema mreznog stepena.

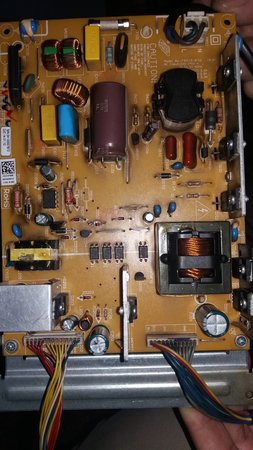

PRILOG:

[Stolle]

Pa kako ne znaš koji je SMPS? Modul je kod tebe pa gledaj oznake, sve piše na modulu.
I nije GRUNDING već GRUNDIG.

[bada]

Šema ima na elektrotanya, bez vrednosti elemenata.
Aplikaciona šema sa STRA6069 nema tu zener diodu.

[Stolle]

Tako može. Šeme ima, ali nema vrednosti komponenti. Vrlo verovatno da bi radio i bez nje. U datasheetu se pominje napon 1,55V, pa sad...

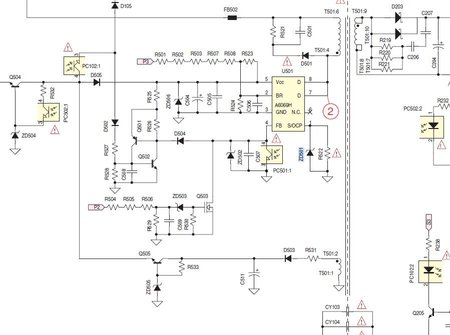

FSP115-3F02

[Stolle]

Na drugoj FSPxxxx mreži piše da su ZD501 i ZD502 iste. Ovo nije 100% sigurno, pa treba proveriti. I to je 16B zener. Znači, 16V.
Kako je kod tebe, šta je sa tom tvojom, ništa se ne vidi ili fali?

A i ovo je LED TV, ne LCD (CCFL). Prebacićemo temu u LED TV.

[integralpk]

Upravo radim tu mrežu, ZD501 je 16V. Ako treba još neka oznaka pitaj, jer ovaj TV moram da izdam u naredna 2-3 sata.

[stole12345]

Kolega u pravu ste,ove dvije zenerice su po 16 V,medjutim poslije zamjene sa ispravnom zenericomm ,mreža nije aktivna.Planiram da narućim ic STRA6069 pošto nemogu da otkrijem drugi kvar osim ove zenerice.Hvala vam za pomoć.

[KASA1]

Kao što @Stolle reče, trebalo bi funkcionirat i bez te zenerice, no, lako je moguće da je i PWM kontroler STRA6069 neispravan. Provjeri Vcc i ostale elemente oko kontrolera. (sekundarne si linije napajanja prema masi, pretpostavljam, provjerio).

[Stolle]

Gledajući blok šemu, ako je ona crkla, teško da je STRA6069H preživeo.

[integralpk]

Sigurno ti je i STRA6069H stradalo, Vcc na 5. nožici 14,2V, PFC je 392V. Stole, ovaj TV što je kod mene je LCD model 32XLC3100BF, chassis TF.

[Stolle]

OK. Evo vratio sam je nazad.

[stole12345]

Napon na pinu 5 kod mene je1,4V na STR-a6069H a prema šemi bi trebalo da iznosi 14,2 V,a nevidim sa šeme odakle dolazi taj napon.Napon je isi kad odvojim pin5 od komponenti.Sad sam u dilemi da li je stradalo ic kolo.

[spagagz]

Sa Q504 ti dolazi Vcc,njega okida opto PC502.

[integralpk]

A jel si menjao kolo ili meriš napon sa starim?

[stole12345]

Nisam mijenjao kolo,naručio sam ga ,malo me zbunjuje ova dioda ZD 506 u šemi je zenerica ,a ponaša se kao1N4148 kad mijenjam napon na njoj .

[stole12345]

Zamjenom STRA6069H i zenericama ZD501 16V,ZD506 36V TV je aktivan tj.radi.Hvala svima koji su pomogli na rješavanju problema.
