Vivax Imago lcd tv 2230 pozadinsko osvjetljenje

Post napisao crozoki » 28 Jan 2017, 16:02

LCD TV
FIRMA: VIVAX
MODEL: 2230
OZNAKA PLOČE: shp1904a102
***************************************
SIMPTOMI: Nema pozadinskog osvijetljenja



DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Naponska ploča je imala 3 napuhana kondenzatora koja sam uredno izmjenio sa odgovarajučima, ali i dalje nema osvijetljena i čuje se lagano zujanje sa ploče.
Prelemio sam kontakte radi hladnog spoja! Spojio sam druge cfcl lampe ali se nepale.
Slika se vidi kad osvjetlim ekran.

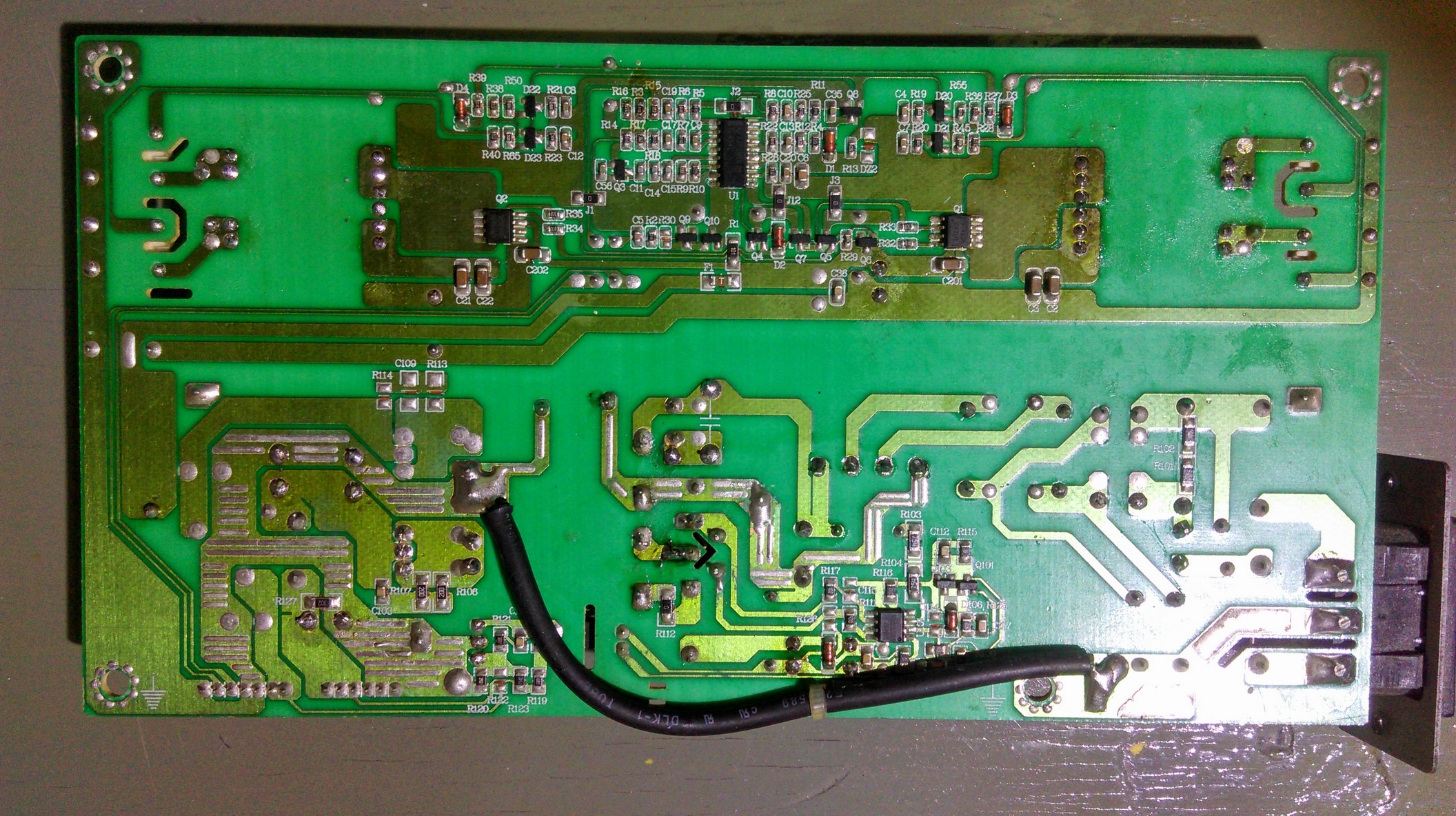

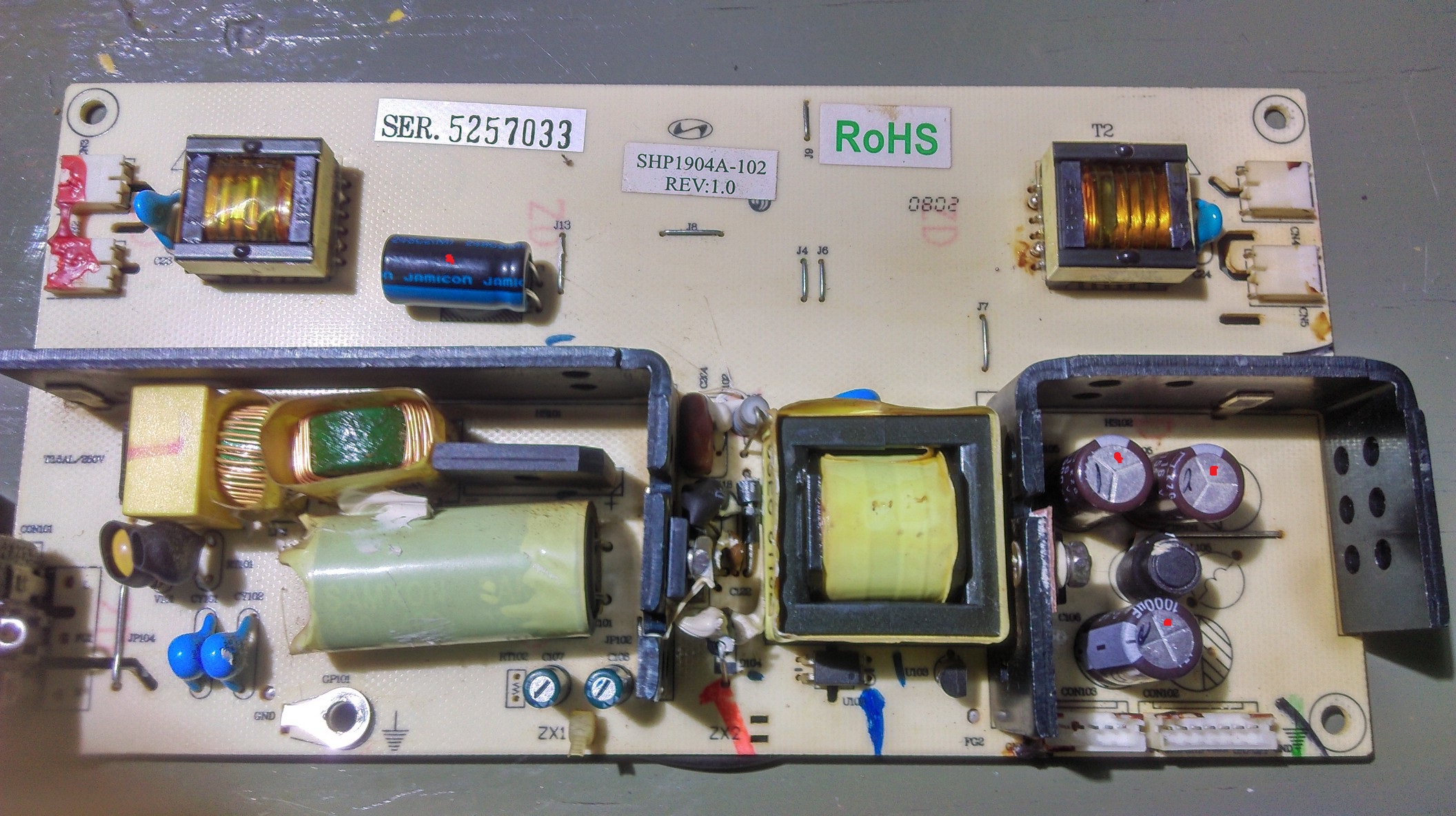

Na slici sam označio koje sam kondenzatore zamjenio
Nemaš dozvole za preuzimanje priloga dodatih postu.

Avatar
alexa_pg
gxu
gxu
Postovi: 3284
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: Vivax Imago lcd tv 2230 pozadinsko osvjetljenje

Post napisao alexa_pg » 28 Jan 2017, 16:38

Provjeri da li na inverter dolazi 24V.
Alexa

Avatar
fanzo
Site Admin
Site Admin
Postovi: 19938
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Vivax Imago lcd tv 2230 pozadinsko osvjetljenje

Post napisao fanzo » 30 Jan 2017, 02:32

Usled loših elektrolita u mreži, često zna da crkne inverter, odnosno fetovi u inverteru.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

maconja
_
_
Postovi: 30
Pridružen: 09 Avg 2016, 11:14
Location: zenica
Contact person: maconja
Specialty: tv

Re: Vivax Imago lcd tv 2230 pozadinsko osvjetljenje

Post napisao maconja » 22 Mar 2017, 12:24

q1 i q2 cesto znaju crknuti provjeri njih

zozontv1
___
___
Postovi: 582
Pridružen: 16 Okt 2006, 08:10
Lokacija: Beograd (N. Beograd)

Re: Vivax Imago lcd tv 2230 pozadinsko osvjetljenje

Post napisao zozontv1 » 23 Mar 2017, 05:47

alexa_pg je napisao:Provjeri da li na inverter dolazi 24V.
A u vezi sa ovim proveriti smd osigurač F1....
