SAMSUNG LE32S81BX ton na max. kada se upali REŠENO

[vlada69]

LCD TV
PROIZVOĐAČ:SAMSUNG
MODEL: LE32S81BX
MODEL DODATNO:LE32S81BX/XEH
CHASSIS: AA12 GJA32SEU
MAINBOARD: BN94-01263K
PANEL: T315XW02 TM7B04216486
T-CON BOARD:
INVERTER:V070-W04 DARFON 4H.V0708.661/A
SMPS (mreža): BN44-00191A
TUNER:BN40-00099A HTM-6C/235S
****************************************
SIMPTOMI: Svaki put kada se upali ton je na maksimumu
OPIS KVARA i PREDUZETE RADNJE:Ton može da se smanji ali iza OSD trake sa klizačem se pojavi još jedna traka sa crticama koja se povećava kako se ton smanjuje i koja ostaje na displeju sa donje desne strane i ne može da se skloni . Liči na bar kod traku . Otkačio sam tastaturu ali se opet isto dešava . Kontrolisao sam napone za napajanje main board ploče i oni su dobri .

[Stolle]

Prilikom sređivanja tema, jer si postavio dve teme, a trebalo je da ispraviš ovu, neko od urednika je obrisao pogrešnu temu, pa postavi ponovo sliku koja je bila tamo.

[vlada69]

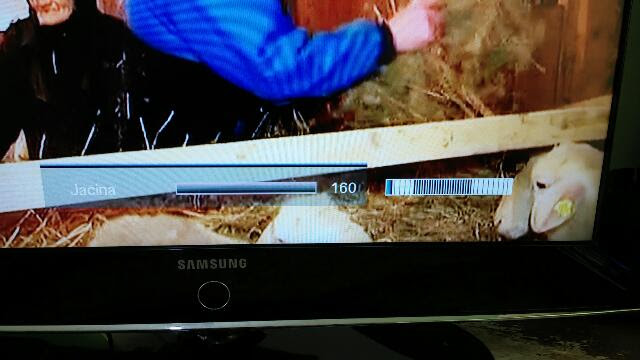

Ovako izgleda . Kreće da se smanjuje od 255 a u OSD traci sa klizačem je do 100 max. Pročitao sam na forumu temu sa istim modelom i problemom gde je bio problem eeprom . Samo u toj temi nije pisalo za ove crtice što ostaju . Da li mislite da je i ovde rešenje problema zamena eeproma ?

[alexa_pg]

Nadam se da ti to nije problem da probas. U novo kolo upisi stari (postojeci) sadrzaj.

[ivan_trle]

Najverovatnije je "programski" kvar.
Eeprom (vrlo verovatno) ili softver. Mada koliko vidim ovde, http://electro-medical.blogspot.rs/2015 ... tware.html, malo teže ćeš odraditi softver, tako da ti ostaje da probaš eeprom.

[vlada69]

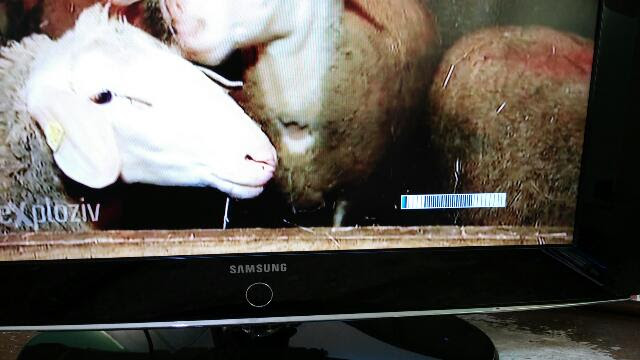

Još jedna slika

ovko izgleda kada je na min.

[vlada69]

Nije mi problem zamena eeproma . Nemam eeprom 24C256 moram ga poručiti . Programator imam ali bi mi trebalo podnožje za 8 pina smd kola . Da li znate gde se može kupiti?

Pisi pravilno! Nije eprom vec eeprom.

[Borce Vasilev]

staj zice na pinove ako vec nemas podnozja.. a ima ih gomila po aliexpress ebay a i nije neka nuklearna fizika sam napraviti :) ako nemas novi eeprom probaj sa neki drugi valda ako imas nesto u rashodu ...

[vlada69]

Izvinjavam se za greške u pisanju i postavljanju teme .
Nemam eeprom te veličine a za podnožje se snalazim lemljenjem žica na pinove ali bih kupio podnožje ako postoji za 8 pinska smd kola.

[ivan_trle]

Najbrže ti je da napraviš od parčeta pertinaksa, običnog DIP8 podnožja i kontakt letvice, ako imaš pri ruci, kao ovo: https://www.kupindo.com/Elektronika/191 ... P8-na-DIP8
A može i ovako: http://www.kupujemprodajem.com/Adapter- ... -oglas.htm

[vlada69]

Zamenio sam eeprom 24C256 i rešio problem sa tonom i crticama . Podnožje za smd kola sam našao na ebay i poručio . Zahvaljujem se svima na pomoći .
Pozdrav
