TECHNICAL LCD3220HDTB problem sa 17MB35-1 [REŠENO]

Post napisao spin » 14 Jul 2015, 23:27

LCD TV
PROIZVOĐAČ:TECHNICAL
MODEL: LCD3220HDTB
MODEL DODATNO:
CHASSIS: (oznaka šasije)

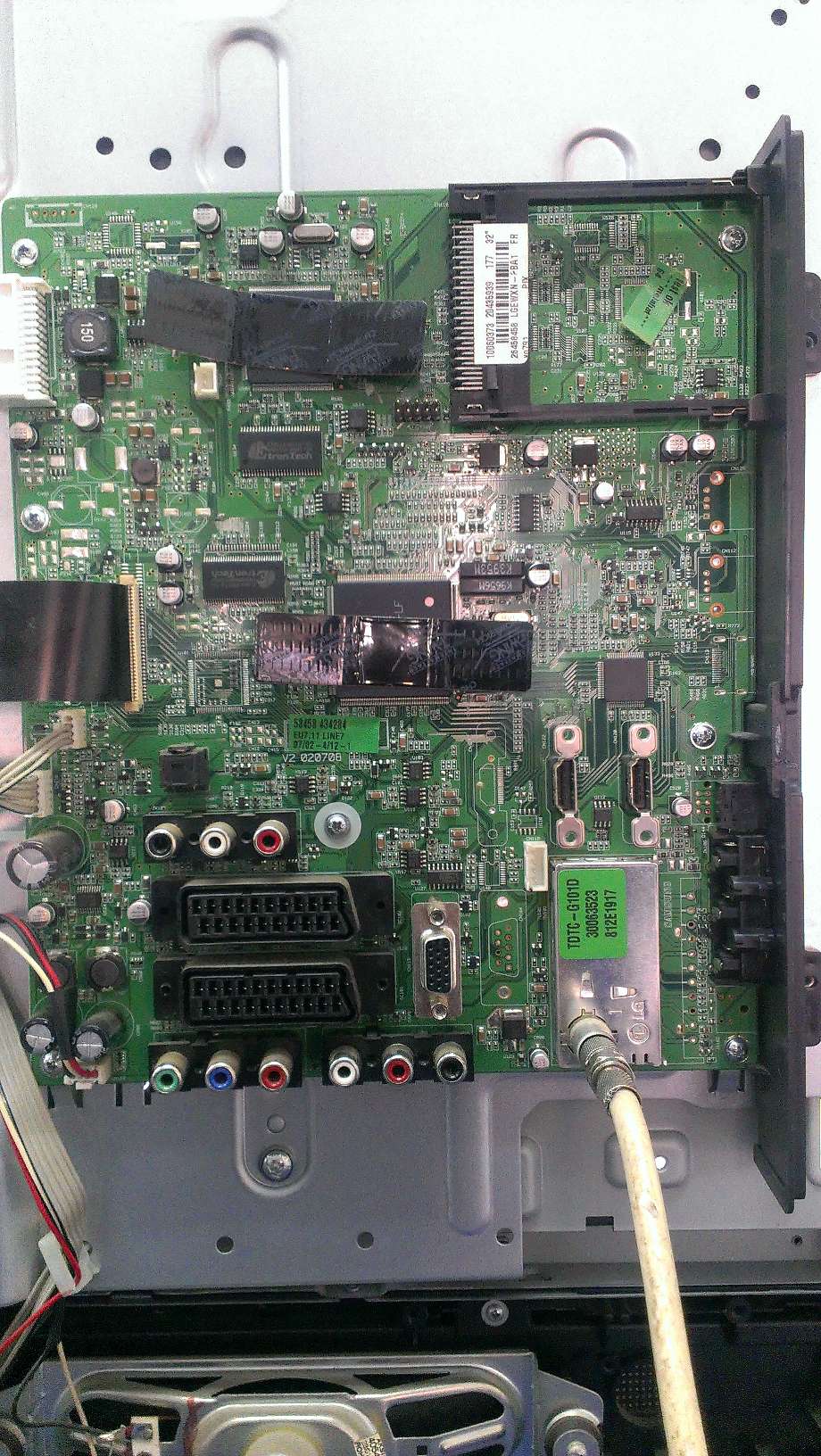

MAINBOARD:17MB35-1
PANEL:LC320WXN (SB)(A1)
T-CON BOARD: LC320WXN-SBA1 CONTROL
PN:6870C-0238A
INVERTER:2300KTG011A-F
LGIT PNEL-T803A REV-1.3
SMPS (mreža):17PW26-3
TUNER:
****************************************
SIMPTOMI: TV sa stby upali i u radu zamrzava sliku, prekida ton a kada se ugasi sa daljincom, ne može se više startovati i le dioda od stby blinka plavo.Tek sa isključenjem sa mreže, možemo ga ponovno startovati sa istim simptomima.
OPIS KVARA i PREDUZETE RADNJE:Proverio napajanje i uočio da mi MB ne vraća ispravljač u stby, odnosno,sa 59 pin procesora U138,ne dobijem 3V koja treba da isključe napajanje na stby.Već po simptomima kvara i uočenim problemima, posumnjah na fleš memoriju.17MB35-1 ima dva fleša U114 MX25L3205D i U132 MX25L1605D a pošto nemam sadržaje istih, reših da probam sa iščitavanjem postojećih i vraćanjem sadržaja u drugi fleš.Kao rezultat toga, dobijam da mi ne zamrzava sliku i ne prekida ton ali mi problem stby ostaje i dalje.Sumnjam i dalje u sadržaje fleševa.
Ako neko od kolega ima dumpove za ovaj model ili od nekog sličnog VESTELA, unapred zahvalan.
Nemaš dozvole za preuzimanje priloga dodatih postu.

spin
gx
gx
Postovi: 1030
Pridružen: 12 Sep 2012, 13:49
Location: Šid
Specialty: tv-multimedia

Re: TECHNICAL LCD3220HDTB problem sa 17MB35-1

Post napisao spin » 08 Sep 2015, 22:09

Pošto nisam uspeo naći odgovarajući DUMP ili FLASH i uz pristanak mušterije, pristupio sam budzenju.Dogradio sam vremenski rele, koi mi odvoi mrežu na nekih 15sec., što je dovoljno da se uredjaj resetuje i ponovo bez problema startuje.Uglavnom, musterija zadovoljna!

spin
gx
gx
Postovi: 1030
Pridružen: 12 Sep 2012, 13:49
Location: Šid
Specialty: tv-multimedia

Re: TECHNICAL LCD3220HDTB problem sa 17MB35-1

Post napisao spin » 08 Sep 2015, 22:28

Obraćam se administratoru, ne znam zašto ali ne dozvoljava mi da "UREDIM" naslov ovog posta, pa neka nadležni administrator, ako može stavi REŠENO.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22862
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: TECHNICAL LCD3220HDTB problem sa 17MB35-1

Post napisao Stolle » 08 Sep 2015, 22:42

Kad prođe neko vreme, mesec dana čini mi se, onda se ne mogu više vršiti izmene.
