POTREBNA SEMA ZA SCHNEIDER SCREENLAND 32M921 ODUSTAO

[BanePristina]

LCD TV
PROIZVOÐAC:SCHNEIDER
MODEL: SCREENLAND 32M921
MODEL DODATNO:SIGITAL SLIM TV 32-H-LT-32HLF
CHASSIS: (oznaka šasije)
MAINBOARD: V32B/D 111-A69A L.W.M 050329
PANEL: LTA320W2-L03 0516 7N5D06153A JOR
T-CON BOARD: 320W2C4LV1.4 S00453F75D0050
INVERTER:KLS-320VE-J REV:01 94V-0 T0517028802A1
SMPS (mreža):DBP2632-180A PCB REV1.0 040809 KTH B12-B02A
TUNER:
****************************************
SIMPTOMI: NEMA SLIKE

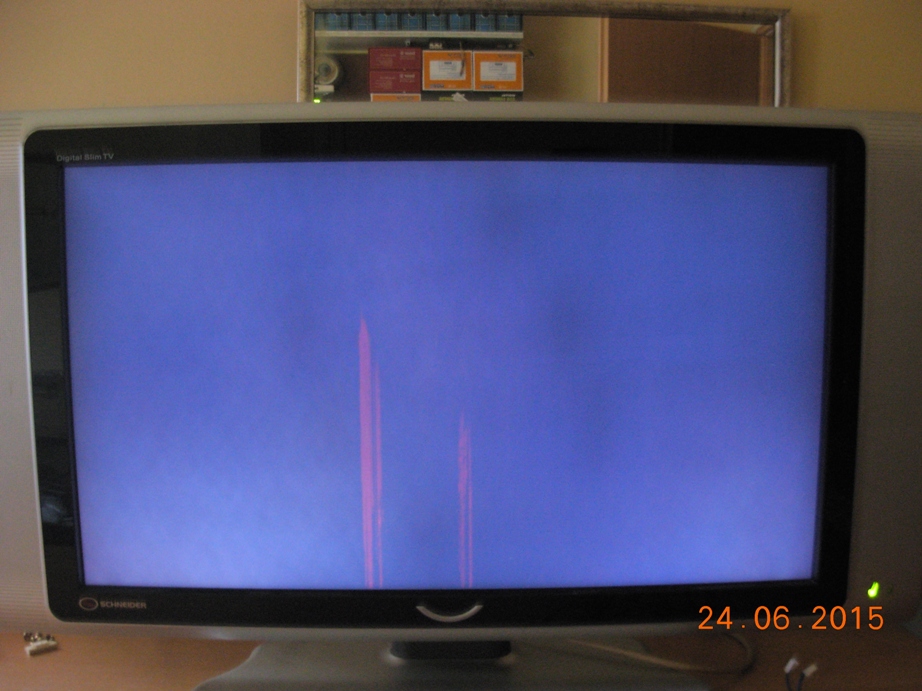

OPIS KVARA i PREDUZETE RADNJE:Opis kvara se vidi sa slike. Ton i pozadinsko osvetljenje ima. Isto je i sa skarta.
Proverio sam napone koji idu iz mreze i oni su u redu.
Preduvao sam procesore na mainboard-u i T-CON ali isto. Da li neko ima semu tv-a da proverim
napone na ostalim plocama.
Musterija mi ga je ostavila za delove, da li da cekam semu ili da odmah trazim novi T-CON (ne verujem da je panel).
Ne vidim nigde ostecenje na panelu cak ni na poklopcu ispod ovih crvenih linija).
Evo slike

[alexa_pg]

Prije ces naci T-con za probu nego semu.
Kao sto si napisao, kvar moze biti do t-con-a kao i do panela.
Jedino da nabavis drugi pa da probas.

[Stolle]

Kod: Označi sve

http://elektrotanya.com/diboss_lt-32hlfh_schneider_sm.pdf/download.html

[BanePristina]

Hvala, isproveravacu sutra detaljno pa javljam.
Neznam kako mi je ova sema promakla pa je nisam nasao na Elektrotanji.

[Stolle]

Zato što je to DIBOS i malo se razlikuje oznaka modela.

[BanePristina]

Definitivno T-CON.
Nema otpornika R823 sto znaci da koristi samo 5V.
Iz kola IC805 izlaze oba napona (12V i 5V) ali je napon 5V oboren na 0,8V.
Kada dovedem eksterni napon od 5V na pinove 25, 26, 27 konektora P303
(uzeo sam ga sa pina 2 kola IC804 odnosno sa katode diode D850, racunam da je dovoljno snazan)
obara mi ga na 2,5V i nemam promene na slici.
ODUSTAJEM od popravke TV-a. Sacekacu da mi naleti neki TV sa istim T-CON-om da proverim da li je panel ispravan
pa cu tek onda da se pozabavim nabavkom T-CON-a.
Sada ova tema vec prelazi u drugu (razmena delova) ako su nekom kolegi potrebni.
U svakom slucaju hvala svima na saradnji i pomoci.

[Stolle]

Pa što ne potražiš T-CON? Ima ga u ASWO.

[BanePristina]

Ne bih da ulazem u njega dok ne proverim da li je panel dobar. Vec imam dva TV-a sa naprslim displejima koji rade (37 i 42 inca). Kod nas su cene polovnih TV-a veoma niske tako da kad saberem troskove ne isplati mi se da ih prodajem.
Kao sto sam rekao tek kada se uverim da je panel dobar onda cu da ulozim u T-CON.
