COLOSSUS MEGMEET MP123BCX1 POMOC KRATAK SPOJ

Post napisao sljunkograd » 28 Feb 2014, 21:07

LCD TV COLOSSUS 32''
PROIZVOĐAČ:COLOSSUS
MODEL: CSS10100B
MAINBOARD: TMSD30669A T.MSD306.69A
PANEL: CMO V320BJ2P01 REV:C2
SMPS MEGMEET MP123BCX1

****************************************
SIMPTOMI: (KRATAK SPOJ NA MREZI)
OPIS KVARA i PREDUZETE RADNJE:(NAIME TV JE TOTALNO BIO MRTAV I KADA SE UKLJUCI NA NAPAJANJE ODMAH IZBACI OSIGURAC U KUCI.POSLE PRETRAGE USTANOVLJENO DA JE CRKAO NTC TERMISTOR ZAMENJEN, CRKAO OSIGURAC ZAMENJEN SA IMPROVIZOVANIM LEZISTEM I STAKLENIM UMESTO KERAMICKIM , CRKLE 4 ISPRAVLJACKE DIODE U HOTU PORED KALEMA ZAMENJENO. E SADA IMAM JOS KRATAK SPOJ NA KALEMU DIODI I KONDEZATORIMA ZAOKRUZENIM NA SLICI .KRATAK SPOJ SE SAMO DOK SU ZALEMLJENI NA MREZI A KADA SE SKINU SA MREZE SVI DAJU ODGOVARAJUCE OTPORE I KAPACITET NARAVNO STO JE I NORMALNO L3 I L5 KALEM JE I DALJE U KRATAK SPOJ.MOLIO BIH VAS ZA PREDLOG STA BI JOS MOGAO ISPITATI POSTO NISAM JA BAS PROFESIONALAC I :).)
Prilog

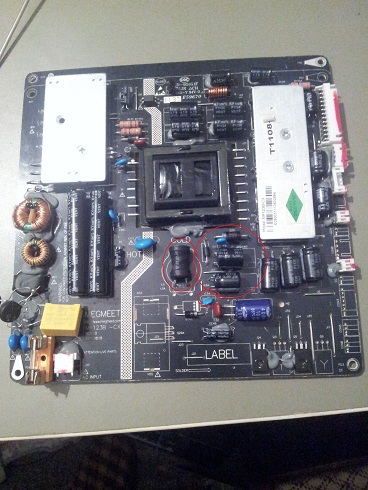

KRATAK SPOJ DOK SU NA PLOCI ZALEMLJENI NA ZAOUKRUZENIM KOMPONENTAMA

Avatar
alexa_pg
gxu
gxu
Postovi: 3891
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: COLOSSUS MEGMEET MP123BCX1 POMOC KRATAK SPOJ

Post napisao alexa_pg » 28 Feb 2014, 22:39

Koliko se vidi sa slike, zaokruzene komponente se nalaze u sekundaru mreze.
Kako si neispravnih komponenti imao i u primernom dijelu, najvjerovatnije je do kvara doslo visom silom (grmljavina, strujni udar..)
U ovom slucaju ne postoji pravilo sta je stradalo vec moras sistemom eliminacije da ides i da pronadjes koja komponenta je u KS.
U slucaju da ti ovaj nacin ne da rezultate, moraces se obratiti nekom profesionalnom serviseru ili kupiti citav stepen za napajanje.
PS. Nemoj da pises velikim slovima.
Jedina vakcina
samodisciplina.
Ostani doma

sljunkograd
_
_
Postovi: 2
Pridružen: 24 Jan 2014, 19:42
Location: BEOGRAD
Specialty: computers

Re: COLOSSUS MEGMEET MP123BCX1 POMOC KRATAK SPOJ

Post napisao sljunkograd » 28 Feb 2014, 23:11

Hvala potrudicu se da je pronadjem pa se javljam .

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: COLOSSUS MEGMEET MP123BCX1 POMOC KRATAK SPOJ

Post napisao Majstor Duja » 01 Mar 2014, 06:48

1. pises malim slovima jer kad pises velikim izgleda kao da vices
2. ne citiraj poslednji post ako na njega odgovaras.
Rule #1 "Always stand for what you believe, even if it means standing alone."

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26353
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: COLOSSUS MEGMEET MP123BCX1 POMOC KRATAK SPOJ

Post napisao Stolle » 01 Mar 2014, 21:51

Kad se upisuju oznake modula, nije loše upisati i originalnu oznaku kako je na PCB i sastavljeno, zbog raznoraznih pretraga, negde ide ovako, negde onako...
