Problem sa slikom LG 32LH3000 ***

Post napisao nelektronik » 05 Apr 2012, 10:27

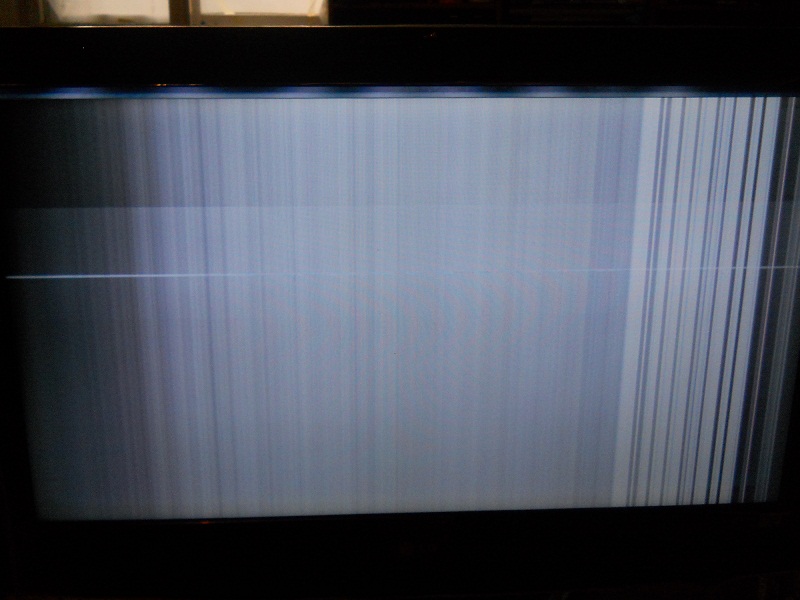

slika nakon paljenja
firma: LG
model: 32LH3000
mb: LD91A/G
panel: 32"
t-con board: LC320WUN
invert: 6632L-0601A
Nakon uljucivanja lcd-a pojavljuju se vertikalne linije na sivo beloj pozadini i vrlo malom povrsinom u samom vrhu panela slika(audio je stalno prisutan),posle 15tak minuta sepojavljuje "slika' u smeru na dole-postepeno ..Tako do same polovine panela i tu stane dole je non-stop crno.Naponi su ok 24,12 i 5v,nema nekog veceg pregrejavanja komponenti niti fizickih ostecenja stampe...Kupio sam elektrolite mreze i ulaznog dela napajanja na m.b. koji su smd i zamenicu ih...

nelektronik
_
_
Postovi: 15
Pridružen: 13 Nov 2010, 06:22
Location: Beograd
Contact person: Nemanja
Specialty: computers
Lokacija: Zvezdara 11050

Re: Problem sa slikom LG 32LH3000

Post napisao nelektronik » 05 Apr 2012, 10:30

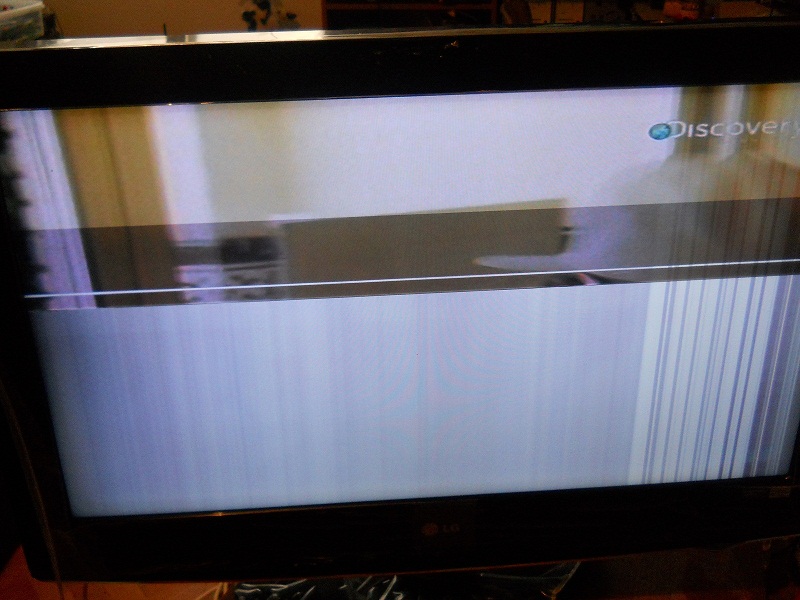

posle 15 tak min
Prilog
nakon 15 min

Avatar
alexa_pg
gxu
gxu
Postovi: 3608
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: Problem sa slikom LG 32LH3000

Post napisao alexa_pg » 05 Apr 2012, 14:54

...Kupio sam elektrolite mreze i ulaznog dela napajanja na m.b. koji su smd i zamenicu ih...
Zamijeni te komponente kad si vec kupio i probaj. Inace, par puta sam imao slucaj, doduse ne na LG aparatima, da ovakvu gresku pravi sam panel.
Alexa

Avatar
KASA1
gxu
gxu
Postovi: 1030
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Problem sa slikom LG 32LH3000

Post napisao KASA1 » 08 Apr 2012, 21:08

Vjerojatno neispravan lcd panel (display board).Sličnu grešku imao na Philipsu i Samsungu.

Avatar
acavplana
_
_
Postovi: 146
Pridružen: 05 Dec 2011, 11:29
Location: Velika Plana
Contact person: Aleksandar

Re: Problem sa slikom LG 32LH3000

Post napisao acavplana » 14 Apr 2012, 15:45

Kolega pokusaj da popravis taj panel. Vec sam nekoliko popravio do sada. Dakle,panel mora da se rasturi,iznad samog panela ispod zastitnog lima se nalazi stampa koja je preko fletova povezana sa samim panelom. Na njoj ima ispitnih tacaka tipa GVL,GVH,VGH,VGL itd e sad moras uporediti signale sa te ploce i sa bocne ploce panela (na kojoj ima istih ispitnih tacaka). Sa koje strane se nalazi bocna ploca na panelu zavisi od samog panela,ali najcesce je sa suprotne strane od konektora za lampe. Uporedi signale sa bocne ploce i gornje ploce,negde ces sigurno naci razliku a signali moraju biti isti. Ako naidjes na razliku signala,to znaci da je konakt flet kabla sa panelom popustio (zbog zagrevanja panela) i potrebno je samo parcetom veoma tankog "licnastog" kabla spojiti tacke na bocnoj i gornjoj ploci. Meni se na vecini panela desavalo da se signal GVL razlikuje na plocama i samim spajanjem tih tacaka dobio bi normalnu sliku panelu. Ne secam se tacno mislim da je napon na toj tacki negde u rasponu od 5 do 8 volti. Vredi probati,ja sam do sada uspevao da popravim panel. Pozdrav.
Postoje dve vrste automobila Mercedes i ostali

nelektronik
_
_
Postovi: 15
Pridružen: 13 Nov 2010, 06:22
Location: Beograd
Contact person: Nemanja
Specialty: computers
Lokacija: Zvezdara 11050

Re: Problem sa slikom LG 32LH3000

Post napisao nelektronik » 15 Apr 2012, 11:37

Aco v plana , kao i sve kolege hvala na odgovoru ,probacu i obavesticu u koliko dodje do uspeha,licno mi se desavalo da lcd-ove koje prave ovakve i slicne probleme rasturim i da kazem" uvijem po obodu panela,i za divno cudo prorade sto potvrdjuje tvoj odgovor,znaci da se na toj stampi desavaju promene usled pregrejavanja odn.grejanja samog uredjaja kada je zatvoren...
