DELL W2600 INVERTER BRD SIT260WD16C00

[stojkePN]

Potreban inverter board za DELL W2600. Inverter je SIT260WD16C00. Moze i polovan samo da je ispravan.

[stojkePN]

Tema i dalje aktuelna. Sad je potreban i main board
BRAND: DELL
MODEL: W2600
DESCRIPTION: MAIN BOARD
PART#: 6832150100-02
PTB-1501
09/21'04

[chellawy]

kolega stojke , kakvi su ti simptomi kad tražiš main board ????
Pitam te jer upravo imam jedan takav na stolu i otvorih ga pre 5 minuta .... a neću da govirim o simtpomima dok se ti ne izjasniš

[stojkePN]

Pa nece da se upali samo sklocne relej.Svi naponi iz mreze prisutni osim +14v za inverter ali i taj napon se dobije kad se TV upali. Ili upali kad je hladan ili kad se stisne jedan cip na main board. E sad dok sam dosao do toga sta je problem naj*bo sam Kolega pre mene ciji je tv je menjao elkose u mrezi sto su mu bili sumljivi pa je radio 2-3 dana i stao ponovo. Pa sam ja zamenio sve elkose a i sam da znas u mrezi su im elkosi katastrofa pogotovom na onim vertikalnim plocicama. Ali problem je i dalje ostao. Posle sam dosao do toga da je problem u BGA cipu I232. Reaguje na grejanje i hladjenje pa smo ga preduvali i to tako radilo 2-3 dana i stalo ponovo. Kad se pritisne on proradi. Pa smo skinuli kod kolege da ga prekuglamo i naidje jos jedan lik kaze daj ja cu to na brzaka da odradim zurili negde... i pokida nozice na cip-u. U medjuvremenu kolega pronasao cip na nekoj gradickoj kartici ali imao je sta i da vidi kad je hteo da ga vrati iskidan je jedan pin na ploci. Ipak je vratio ali tv nece da upali vec samo skljocne relej i to je to. Ovaj BGA je neka memorija za grafiku nije mi pri ruci oznaka nisam u radionici.
Jos jedna stvar ima tu pored regulator napona na 3.3v ja sam ga izbacio gore na hladnjak jer koliko vidim on je krivac sto se greje ploca, mada se i memorija malo greje ali da kazem da je u granici normalnog. Ako i ti resis da ga izbacis sa ploce na hladnjak obavezno stavi liskun.

Ima neki problem i u inverteru ali tu nisam gledao sta je jer kolega je gledao i kaze da mora drugi. Nesto je prepravljao i to sad radi ali je donja polovina slike tamna jer ne radi ceo inverter. Uglavnom kod mene je dosao zato sto nije hteo da se upali i mislio sam da resim kuglanjem ali jbg ispade zajebancija sa pinovima.

Ako jos nesto mogu da pomognem tu sam

EDIT
Ako ti zena razbije displej i na ovaj TV nemoj da se nerviras imas kupca za delove U svakoj nesreci ima po malo srece

[chellawy]

xexe ... jesi car..

vidi čitao sam netu sinoć i našao dosta tema o tom modelu i uglavnom su simptomi isti svima ali nisam našao da je neko rešio problem.
Ajde lepo otvori temu u forumu za popravke pa da tamo nastavimo priču. Ima tu puno da se kaže i napiše. Trebaće. A vremenom će nekako da nađemo rešenje.
Kad otvoriš temu ja ću da ubacim slike .....

ajde

[Stolle]

Prebacio sam.

[chellawy]

Evo stojke ovo si verovatno video ili si probao ? ja sad odoh da izmenjam ove regulatore 1117 , pa cu da vidim ima li vajde ....

Kod: Označi sve

http://www.web-lcd.com/LCD_Tv_Repair_Tips.html

usput ovde neki ozbiljan gospodin reče da netreba menjati IC232

Kod: Označi sve

http://www.fixya.com/support/t129210-dell_w2600_power_issue

I realize this post is probably late now but I did come accross one of these Dell little Jewels a couple of weeks ago. After reviewing the problems everyone has had with these I have found the problem that is the fix to this issue. It is not the power supply at all. Leave it alone. The problem can be found on the logic main board. I have seen a post that it is the memory chip located at I232 but that is not the problem either and if it was most people would not be able to replace it anyway because the part is surface bond mounted which means it is not to be removed. the problem is with the LM1117 800mA Low-Dropout Linear Voltage Regulators. There are two of them located close to the main power connector and one more is located on the lower right hand area of the board. These are fine tuned and if they malfuction due to heat then they will send a signal to the power supply to shut down. They have a thermal sensor in them. The part can be replaced with several others but should be replaced with the 2.5v chip. The older the monitor has become before this problem occures may result in damage to memory chip located at I232 which will of course make these monitors trash. After all three are replaced on the locic board with exact same brand and part; you will find two small reset buttons loacted in the middle of the main logic board and those should be reset by pushing them both at the same time after power is reapplied to the unit just to reset any errors that were recorded before unit would not power on or shut off after 10 seconds. The unit is not going into standby mode; it is going into shutoff lock mode. Changing only one of these parts out will only result in the problem occuring later; ussally in 45 to 60 minutes after unit is up and running. It will either shut off or stay on but lock up and do nothing. I hope this helps someone who never gave up. Dell will not fix this problem because of the time involved. Time wise it is too expensive. Lite on made the boards inside and Samsung supplied alot of the components. It is not all Dells fault but they could have been more proactive in helping us figure out the problem.
Good Luck
Mr. Lance Weeks

[stojkePN]

Ja sam taj regulator izbacio sa ploce i stavio ga na hladnjak. Izmenjao elektrolite ispred i iza regulatora. u mrezi svi elektroliti zamenjeni ali mreza tu nije problem. Koliko se secam nisam menjao regulator vec sam samo merio napon na njemu. Ploca se dosta grejala(zarumenela ) od ovog regulatora pa predpostavljam da je to zeznuo BGA memoriski cip. Kad sam IC232 hladio ledolom radi a kad sam grejao duvaljkom stane i reaguje na pritisak. Probao sam to i sa regulatorom ali nista se nije desavalo pa sam ubedjen da je problem u BGA. Kad sam izbacio regulator na hladnjak primetio sam da se greje i memorija ne preterano ali se fino ugreje pa sam nabacio i hladnjak.

[chellawy]

Ti onda nisi imao sreće pa ti je riknula memorija.
Ali ako vidiš šta je lik napisao. Onda kaže da se moraju zameniti sva 3 regulatora i resetovati memorija pritskom istovremeno na oba tastera na ploči.
Nisam još stigao da to odradim, ali ću da probam sigurno, pa ću da javim.
A takodje ću d ai okaćim slike ovde, neće da smeta a možda i koristi

ako imaš sliku daljinskog tj daljiski pri rukci uslikaj pa okači .... čujemo se ...

[chellawy]

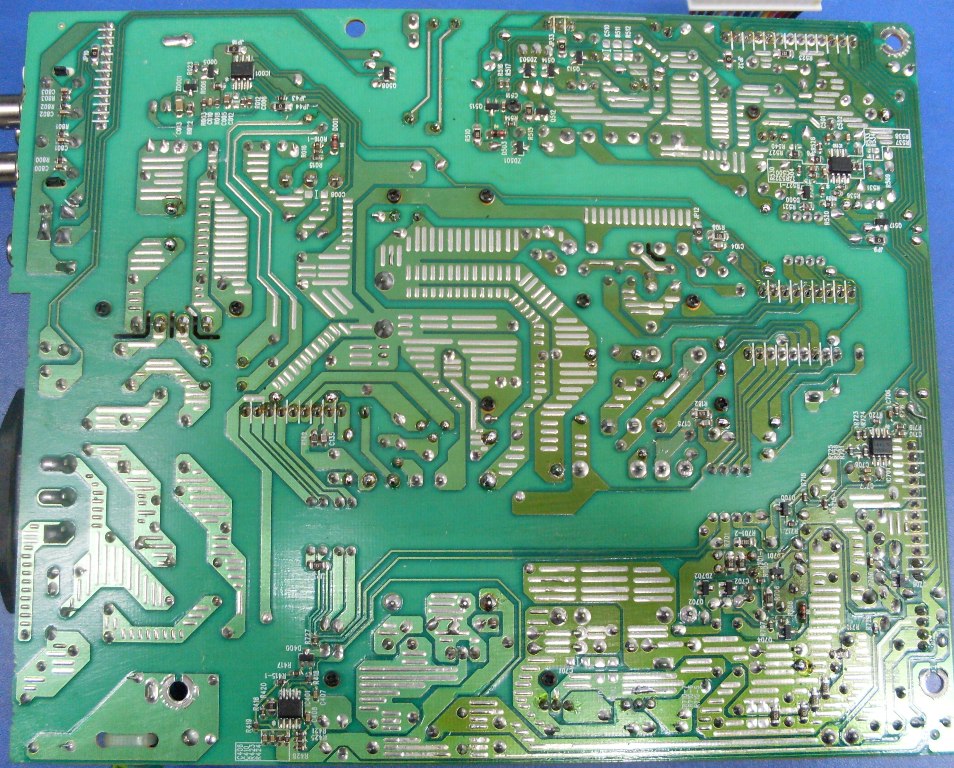

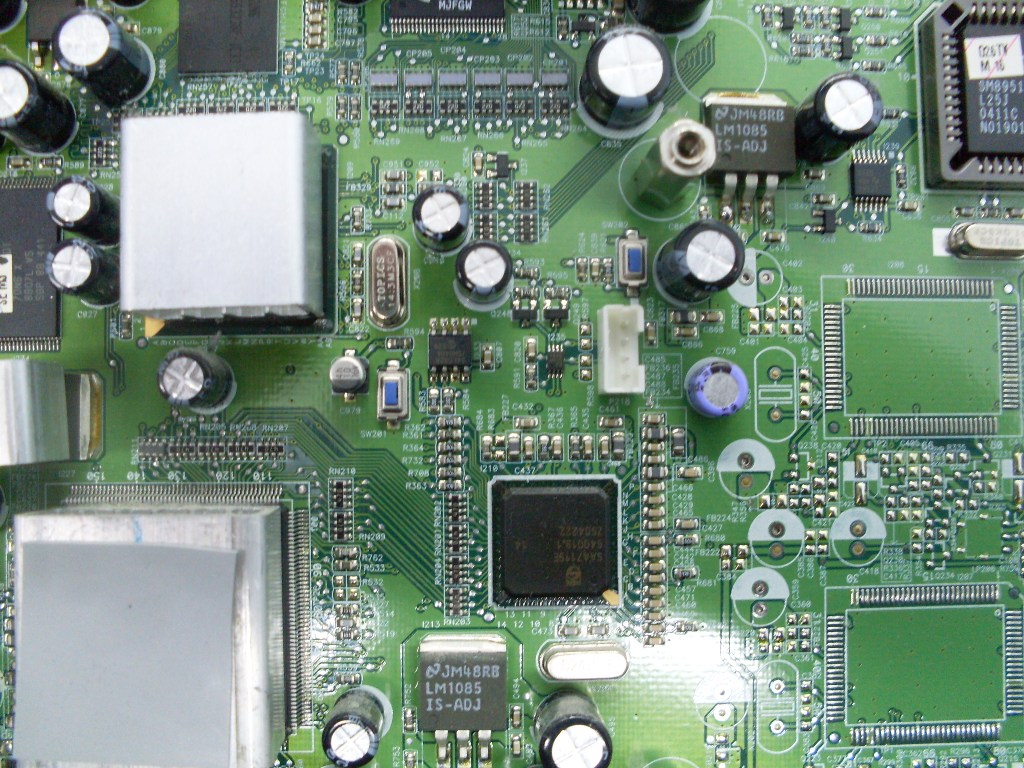

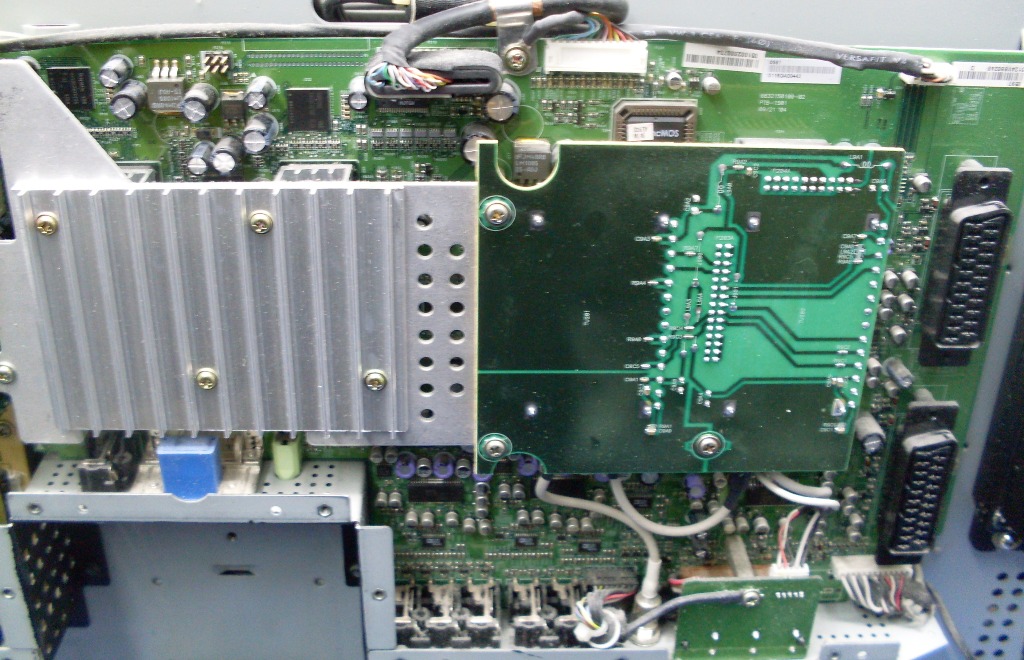

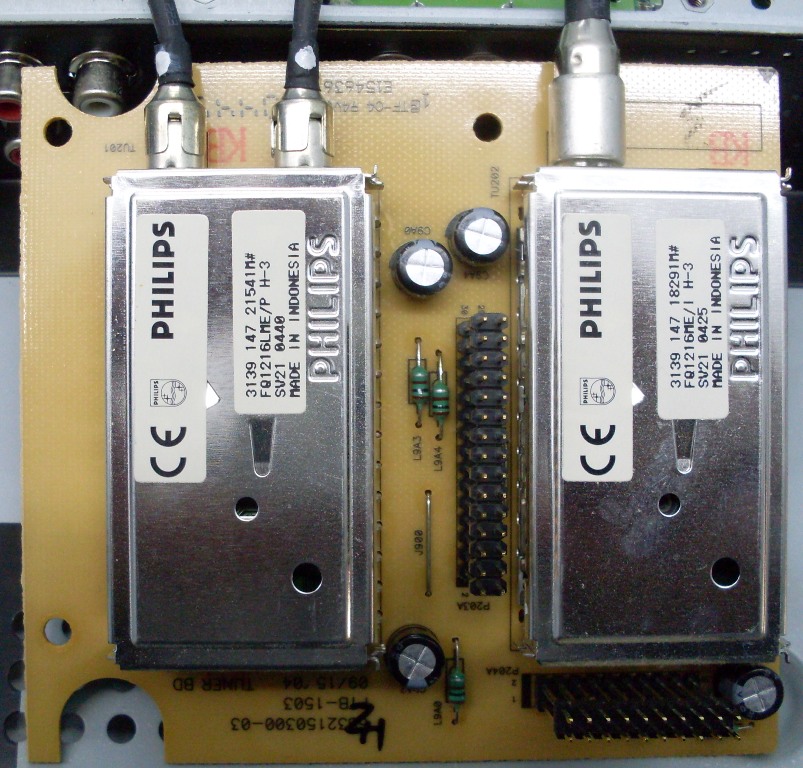

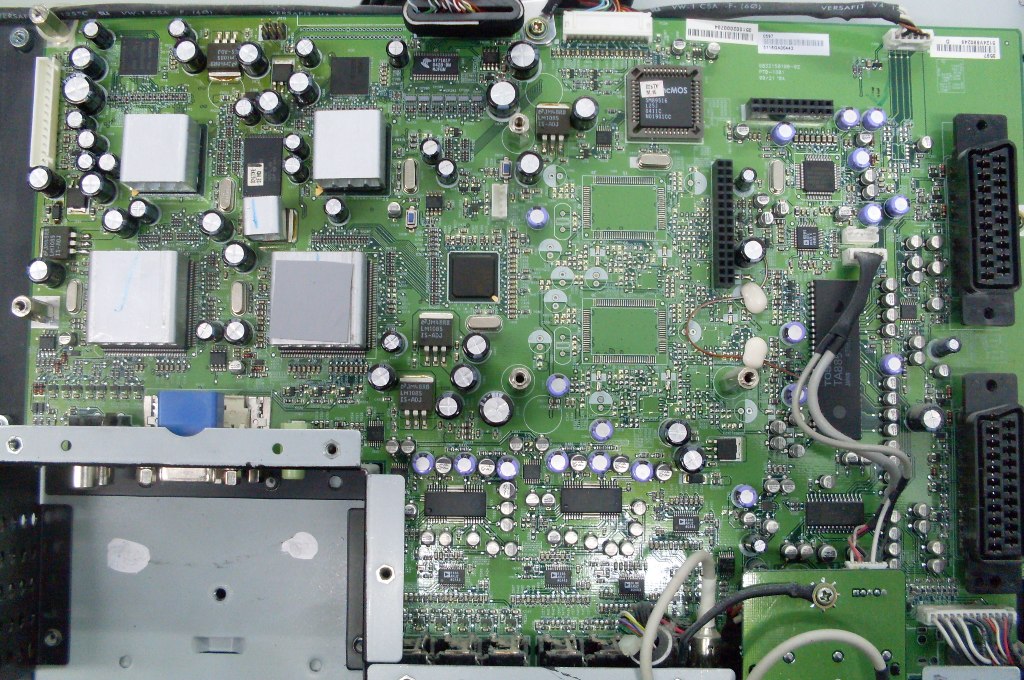

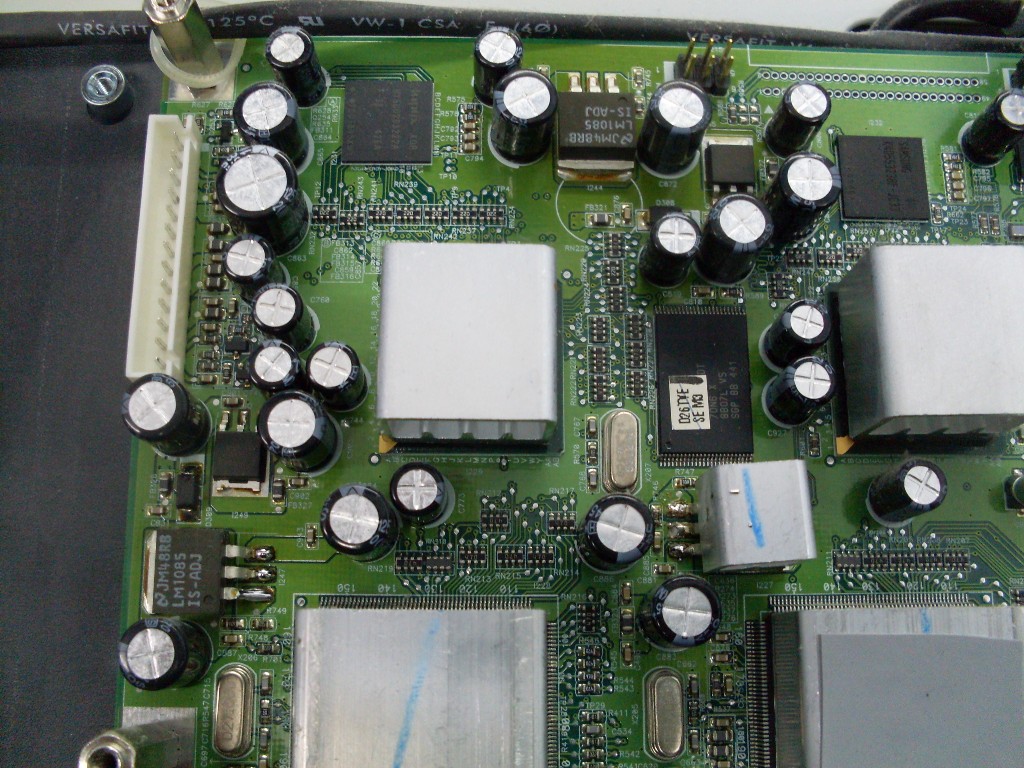

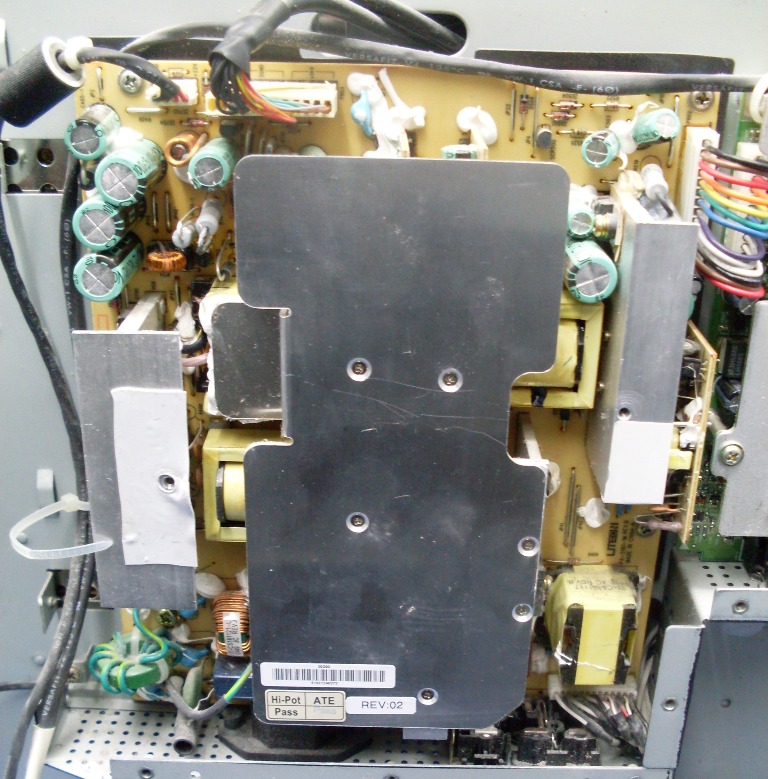

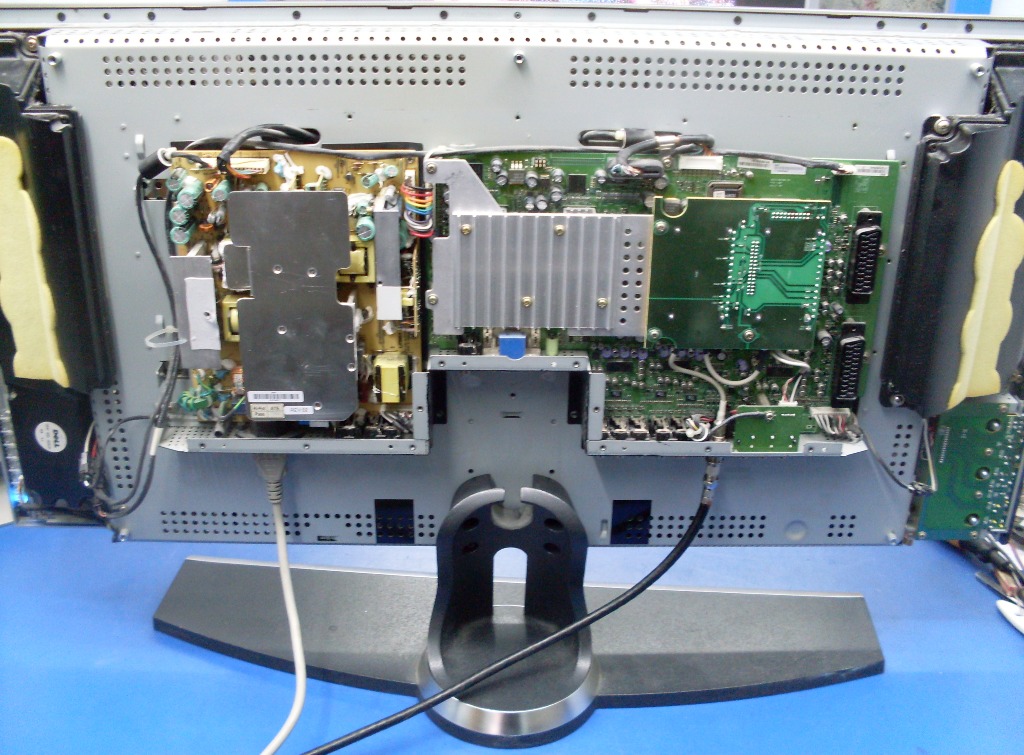

evo par slika

[stojkePN]

Resetovao sam jos pre ali se isto ponasa. Sad je i dzaba da menjam regulatore kad je pin ispod BGA otisao. Stavljen je drugi cip kolega je iskopao na nekoj grafickoj kartici tako da ako ti zatreba da znas da ima na grafickim karticama Ako imas pri ruci ledol sprej uradi isto sto i ja da kombinujes ledol i duvaljku na memoriju i kazi mi sta se desava.
K4D553238F-JC36

K4D553238F-JC36.pdf

(298.66 KiB) Preuzeto 127 puta.

Evo i par linkova na ovu temu

Kod: Označi sve

http://hidekyan.cocolog-nifty.com/blog/2010/02/dell-w2600-bbaa.html

Kod: Označi sve

http://www.elektroda.pl/rtvforum/topic1397401.html

I evo jedne sa DELL sajta

Kod: Označi sve

http://en.community.dell.com/support-forums/peripherals/f/3532/t/18061548.aspx?PageIndex=2

[chellawy]

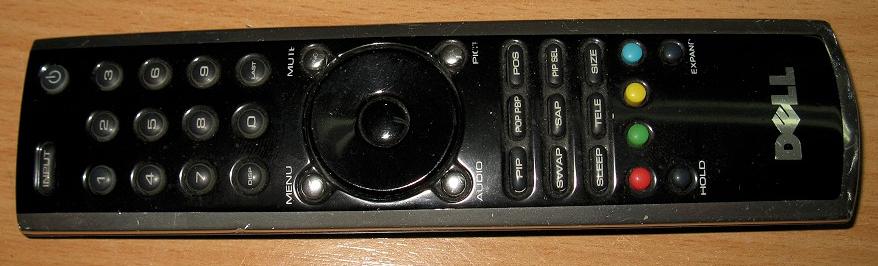

hvala za sliku daljinca
Kad sam uspeo da ga upalim tj pokrenem u rad, pustio sam da radi pola sata (mada je blokirao komande) i pipao sam taj čip tj memoriju , i uopšte nije bila vruća. Šta više može se reći hladna ko špricer.
Moguće je da je kod tebe bila spaljena a da je kod mene (nadam se) ispravna....

ako uspem da rešim a ti ne , onda pazarim daljinac od tebe

[stojkePN]

Sta si menjao pa je uspeo da startuje Samo regulatore napona Kod mene je na primer posle preduvavanja memorije radio oko 2 dana pa stao. Spric ledol i proradi pali kao mina.
Prelistaj temu sa dell sajta.

[chellawy]

Ništa još nisam menjao.
Simptomi su da nekad hoće da startuje a nekad neće. Ponekad kad startuje ima samo crn ekran i slovo S gore levo u ćošku.
Nekad ne upali uopše ni stand by led, nekad upali i radi 15-20 i reaguje na komande a nekad upali i radi ali zablokira komande.....
Znači stotine simptoma i sve vodi na to da procesor brljavi. Kad kažem reaguje na komande, mislim na tastaturu jer nemam daljinac.

Tražim da nadjem stabilizatore pa ću da ih menjam .... evo prevrćem i imam samo one sa monitora koji su takodje 800mA ali drugačije kućište. Ali im je hladnjak tj površina koja naleže na hladnjak manja pa se razmišljam da naručim original pa tek onda da ih ugradim.....

[stojkePN]

Evo vratio sam ga na sto. I245 (LM1117) se usija za 10-tak sec a mislim da tako nije bilo pre skidanja memorije. Sad i ja prevrcem po plocama da nadjem i da ga zamenim da vidim kako se onda ponasa. vidi ledolom ohladi memoriju da vidis da li odmah startuje jer je to graficka memorija pa mozda zato i nemas sliku. To sto zabrljave komande desavalo se i kod mene da prestane da reaguje na daljinac i onda kad ga ugasim nece vise da upali dok ne ohladim memoriju. Ili naprimer radi lepo ja podgrejem duvaljkom memoriju i nece da upali dok je ne ohladim ledolom. A sad razmisljam to sto zakuca komande moze i da budu regulatori napona i ako ima dobar napon mozda salje neki brum i brljavi procesor. Imao sam slucaj na jednom monitoru napon tacno 5v posle 7805 ali brljave komande. Posle zamene 7805 monitor radi kao sat. Sad ako imas osciloskop prekontrolisi sta se desava posle regulatora...

Posebno obrati paznju u nazivu LM1117. evo ja nasao na jednoj maticnoj ploci ali ne moze jer je ADJ a ovaj u tv je na fiksno 2.5v. cela oznaka je LM1117 DT2.5v

[chellawy]

Onaj tamo neki englez kaže da se zamene sva 3 stabilizatora....

Merio sam sve napone i kad hoće i kad neće da radi , i svi su naponi bili ok.

Sad mi je stigao jedan beko LM32 i jedan grundig cuc6360 pa ovaj sklanjam sa stola dok ne kupim nove stabilizatore ..
Tad nastavljam sa radom pa ću da javim kakvi su rezultati posle zamene stabilizatora ......

[stojkePN]

Ok. Ja cu sad da vidim kod kolege da prekuglam ponovo da vidim sta se desava. Evo zamenio sam regulator napona i drugi se ugreje i obori napon na 0v a to mi govori samo da nije lepo vracen BGA ili se neka kuglica prespojila. Jeste da fali 1 pin ali evo merim imam kratak spoj na regulatoru napona kad ga skinem. Od uvek sam mrzeo BGA...

Javi kad sta napravis

[chellawy]

kupio nove stabilizatore, zamenio i opet isto... brljavi

Sad se nešto razmišljam da se možda zaglupi zbog toga što možda neki od mikro-prekidača na tastaturi "pušta-provodi" pa zbuni procesor ?!
Pa mu je potreban reset.
Par puta sam ga sad pokušo upaliti ali dok ga nisam resetovao na ona 2 tastera ..... a možda čak i ti tasteri zezaju ????!!!

Ništa. Pokušaću još sa zamenom svih tih mikro-prekidača, pa ako nije ni do toga , mislim da ide u rashod
Mikro-prekidača ima 7 na tastaturi i još 2 na ploči (main board-u)

[stojkePN]

Sinoc je ova ploca zavrsila svoj posao Probao je kolaga da porekugla ali otpao je jos jedan pad sa ploce. Sad se izinatio da kupi inverter i drugu plocu Rekoh batali kaze necu sad cu namerno da ga popravim Tako da ako ti ide u rashod imas kupca za inverter. A probaj malo da podgrejes video memoriju.

[chellawy]

Evo malo sam se ponadao

naime, isprogramirao sam com-genius da bi probao kako će da radi sa daljincem.
I od kad sam ga prestao "dirati" po tasterima, već samo zadavanje komandi preko daljinca, sve radi OK.
Ko zna možda moja teorija o mikro-prekidačima i urodi plodom

Držao sam ga uključenog nekoliko sati. Prebacivao programe, njakao zvuk , čačkao po meniju.... zatim ga držao par sati ugašenog pa opet palio gasio....

evo još se nije zakucao ni zaludio ni jednom.
Nisam jedino probao da ga izvučem skroz iz struje..... nemam muda

P.S. ma neverujem da će biti išta od njega, ali marfi nikad ne spava
