PHILIPS 42PF332010 Sasija LC4.9E AA Plazma (RESENO)

Post napisao bucko » 08 Mar 2010, 19:00

tv radi ali kada se prebaci sa programa na pdrugi program poveca ton.
panel:SAMSUNG model S420d-y805
proc : TDA15021H/N1B91
scaler: GM1501H-LF
FIRMA:Philips
MODEL:42PF3320/10
CHASSIS(oznaka šasije):LC4.9E AA
MCU(procesor):TDA15021H/N1B91
EEPROM:24c16

PSU - LJ44-00101B - PS-424-PH - Rev0.65
LVDS - 42SD V4 LOGIC MAIN_ASIC - LJ41-03075A Rev 1.1
CTRL - LJ92-01274a
YSUS - LJ92-01030A A4 - LJ41-02247A - R1.9
XSUS - LJ92-01029A A3 - LJ41-02246A - R1.9
ZSUS - 6871QZH041B - 6870QZE117D - 42V7 Z - PDP 050813
Main AV - 3139 123 6093.1

KVAR:kada se prebaci sa programa na program pojaca ton
OPIS KVARA:
probao sam neke dampove od kolega ali ne radi.izbaci mi sa leve strane u gornjem uglu PC a u desnom gornjem uglu F i posle nekoliko sekundi ostane samo F u desnom gornjem uglu.
sta moze da mu bude greska i da li je do dampa.
da li neko ima original damp.
Zadnja izmena: bucko, dana 11 Mar 2010, 19:39, ukupno menjano 1 put.
Dodevski Radmilo
07.VIII.1967.

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: PHILIPS 42PF3320/10 Sasija LC 4.9E AA Plazma

Post napisao Majstor Duja » 08 Mar 2010, 21:44

Svi brojevi sa 12 cifara koji pocinju sa 31... su part number (oznaka delova) kod philipsa.

Brojevi se pisu zajedno bez razmaka i znakova interpunkcije kao na pr: 313912360931

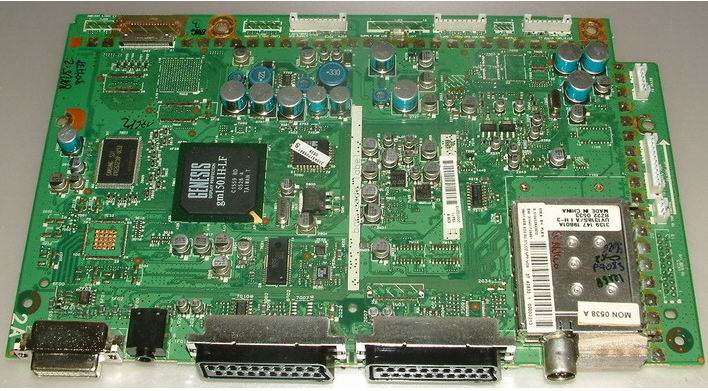

ctrl philips.jpg
ctrl philips 313912360931
Rule #1 "Always stand for what you believe, even if it means standing alone."

bucko
_
_
Postovi: 60
Pridružen: 23 Jan 2007, 23:37
Location: Krusevac
Lokacija: 37000 Kruševac
Kontakt:

Re: PHILIPS 42PF3320/10 Sasija LC4.9E AA Plazma (RESENO)

Post napisao bucko » 19 Mar 2010, 18:11

greska: kad se prebaci sa programa na program pojaca ton.
uzrok: 24C16
Prilog
Philips 42PF 3320 Sasija LC4.9E AA.rar
ako nekom bude trebalo
(237.91 KiB) Preuzeto 250 puta.
