PHILIPS 42PFL5322 (udar groma RESENO)

[Japanac]

FIRMA:PHILIPS
MODEL: 42PFL532210
CHASSIS(oznaka šasije):LC7.1E_LA
PCB(oznake na štampanoj ploči):
MCU(procesor):
EEPROM:
VERTIKALA:
AUDIO:
VIDEO:
SMPS (mreža):
FBT (vn trafo):
TUNER:
KVAR:Neradi nista
OPIS KVARA:Usled udara groma ne radi.Proverio sam mrezu i nasao neispravno odnosno u kratkom spoju sledece elemente .Dioda D201 31DQ10,opto kapler PC101 CC742,U201 KIA431A.E sad me interesuje, sta mogu da stavim umesto ovih elemenata, kao zamenu ako ne nadjem originalne delove.Da li je neko imao ovakvu situaciju na ovoj sasiji sa udarom groma?Na cega jos treba da obratim paznju.Pozdrav

[Stolle]

31DQ10 je Shotky 3.3A 100V
KIA431A je TL431

[nec]

Isto proveri sa donju stranu ploce (treba da imas smd komponente)

[Japanac]

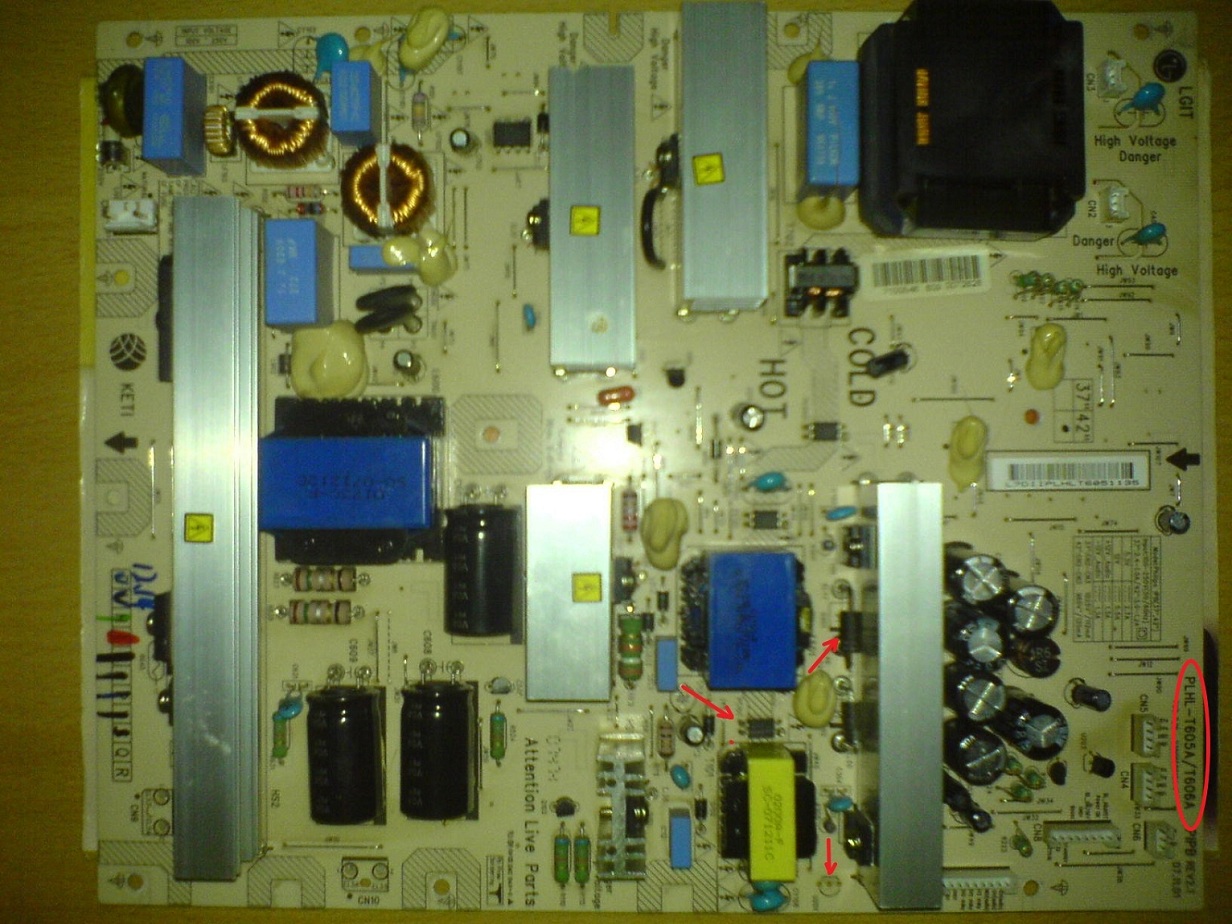

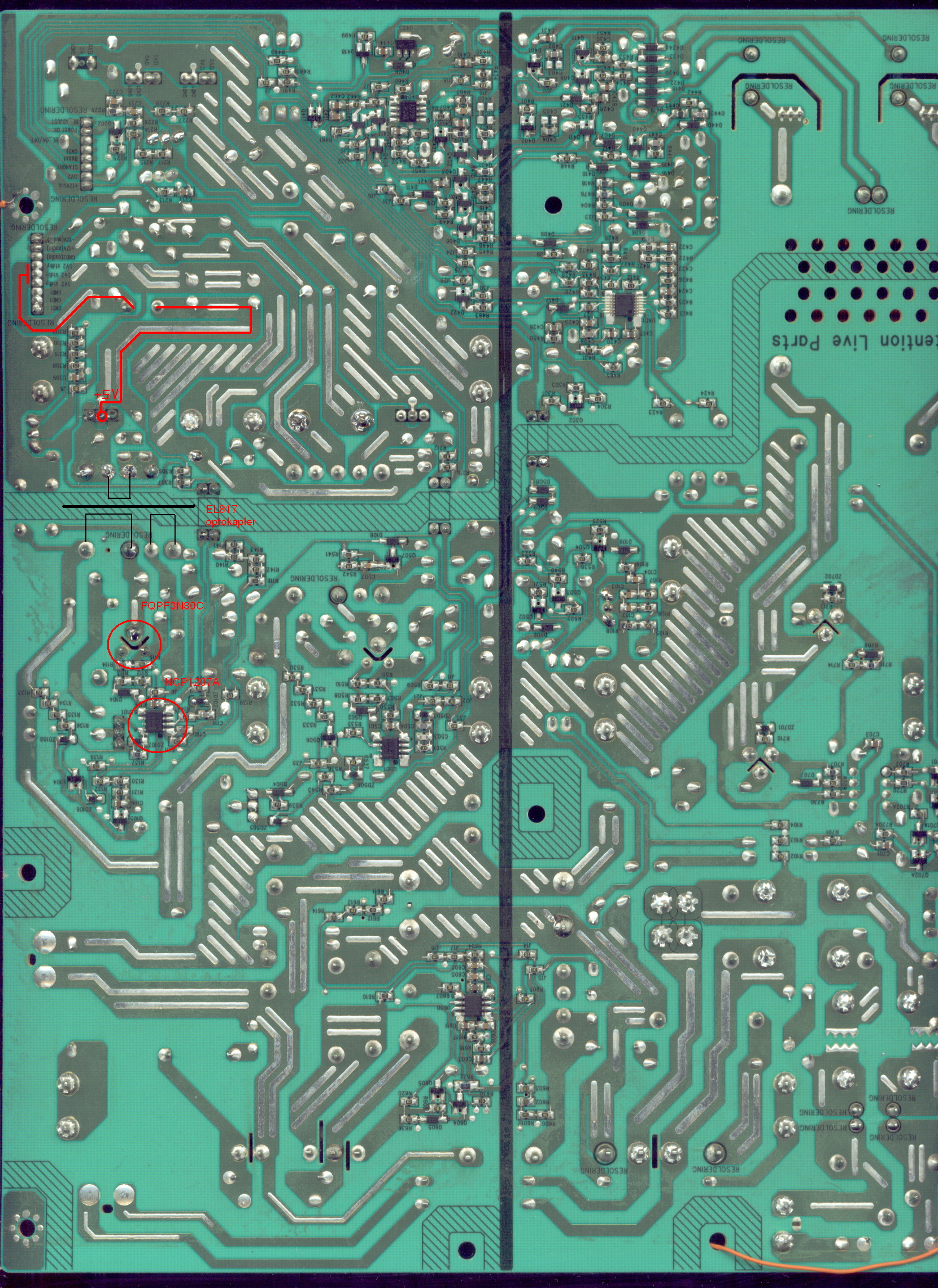

Da imaju SMD komponente sa donje strane,da li neko ima semu za ovu mrezu za koju sam postavio slike, posto na ovoj koju sam skinuo Philips LC7.1E_LA modul je drugaciji.

[Japanac]

Zamenio sam ove delove koji su pocrkali,optokapler sam stavio PC123 nisam imao drugi,sve napone imam (+12Va ,-12V audio,+12V audio) osim napona stand by 5v2.

[SaleSk]

Pa vidi odakle ti ide ta linija za 5V...Da ti nije jos neki zastitni otpor crko pa da ga nisi video??? jedan om ili tako nesto?

[Japanac]

Doveo sam eksterno 5v2 i TV je normalno proradio sve funkcije su ok slika normalna.Sve sam prekontrolisao na liniji +5v2, ali nista ne nadjoh da ne valja a znam da mora nesto da ima.Ima li neko nekakvu ideju gde bi mogao biti problem.Muci me to da li ovaj optokapler sto sam ga stavio odgovara originalnom posto za originalan nemogu da nadjem datasheet.

[rubin_miki]

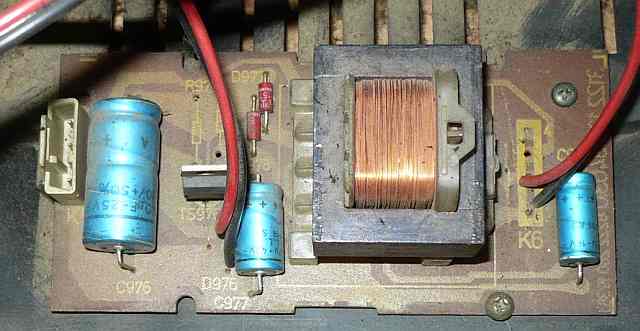

ako su ostali naponi ok, onda trebalo bi da bude opto ok..eh, da imamo shemu pa da vidimo odakle dolazi taj napon, bilo bi lako..valjda..:) ..u kranjem slucaju, mozes da stavis obicno trafo 220v-12v pa stabilizacija na 5v i resen problem...ko u starijim tv sto su svi imali znas valjda..

[tom]

Ovako nešto (ako nema rešenja onda budž...)

[Japanac]

Ok,to cu da ostavim kao poslednju opciju.Ali svakako cu probati da odgonetnem sta me to jos zeza,jer ko zna mozda naidje opet neki sa istim problemom pa da manje vremena potrosim na njega.U svakom slucaju javicu sta sam uradio,pokusacu da iskopam semu za mrezni deo.

[nec]

Sve sam prekontrolisao na liniji +5v2, ali nista ne nadjoh

nemoj kontrolisati "MENJAJ"

[Japanac]

Problem je bio u kolu NCP1207A.U pitanju je SMD,e sad me interesuje sta mogu da stavim umesto njega.

[Stolle]

Nemoj postavljati slike u BMP formatu. Zauzimaju previše prostora! Evo ova tvoja je 10.8MB , a u JPG je 1.6MB.
Takođe, ove male, ako su u BMP, ne vide se na forumu. Samo je crno polje dok ne klikneš na njega. Prepraviću ovo iznad.

[FAZI]

Ovako po semi ima isti raspored pinova kao MC44608 jedino kod pin2 i pin3 su promenili mesta, ali orginalno mozda bi mozelo da se nadge.

[Stolle]

Bilo je diskusija o tome, ne znam da li je neko probao. Čini mi se da nije samo do razmene pina 2 i 3.

[rubin_miki]

bas u toj diskusiji je kolega probao i ne ide....
viewtopic.php?f=43&t=10773&p=96234&hilit=NCP1207#p96234

[cacko85]

Problem je bio u kolu NCP1207A.U pitanju je SMD,e sad me interesuje sta mogu da stavim umesto njega.

E sad resno li je ili ne ???

Dali trazis sta da stavish umesto njega ili ... ocemu pise da je (RESENO)

[Japanac]

Pa trenutno trazim sta da stavim umesto tog kola,ili info gde ima da se kupi.Nasao sam na jednom domacem sajtu u pitanju je servis imaju NCP1200P40,NCP1200P60 e sad uporedjujem da li je nesto od toga moguce staviti kao zamenu.Samo je to jos problem,100% je do kola jer sa drugog ispravnog modula sam prebacio i TV je normalno proradio,dobio sam tih 5v za standby .

[Majstor Duja]

@Japanac:
ako ti se ne zuri probaj da ga porucish kao free sample od ONSEMI-ja...ja sam porucivao tako od Philips-a iz Hong-Konga po jedan komad sto-sta pa su uredno slali...

[Japanac]

Nasao sam pomenuto kolo u Ozirisu na Novom Beogradu.Ugradio u TV i sad sve radi OK.Pozdrav svima i hvala na pomoci
