Elin EL032LD306.69A-V1 ne starta

[cudan]

LCD TV
FIRMA: Elin
MODEL: EL032LD306.6oA-V1

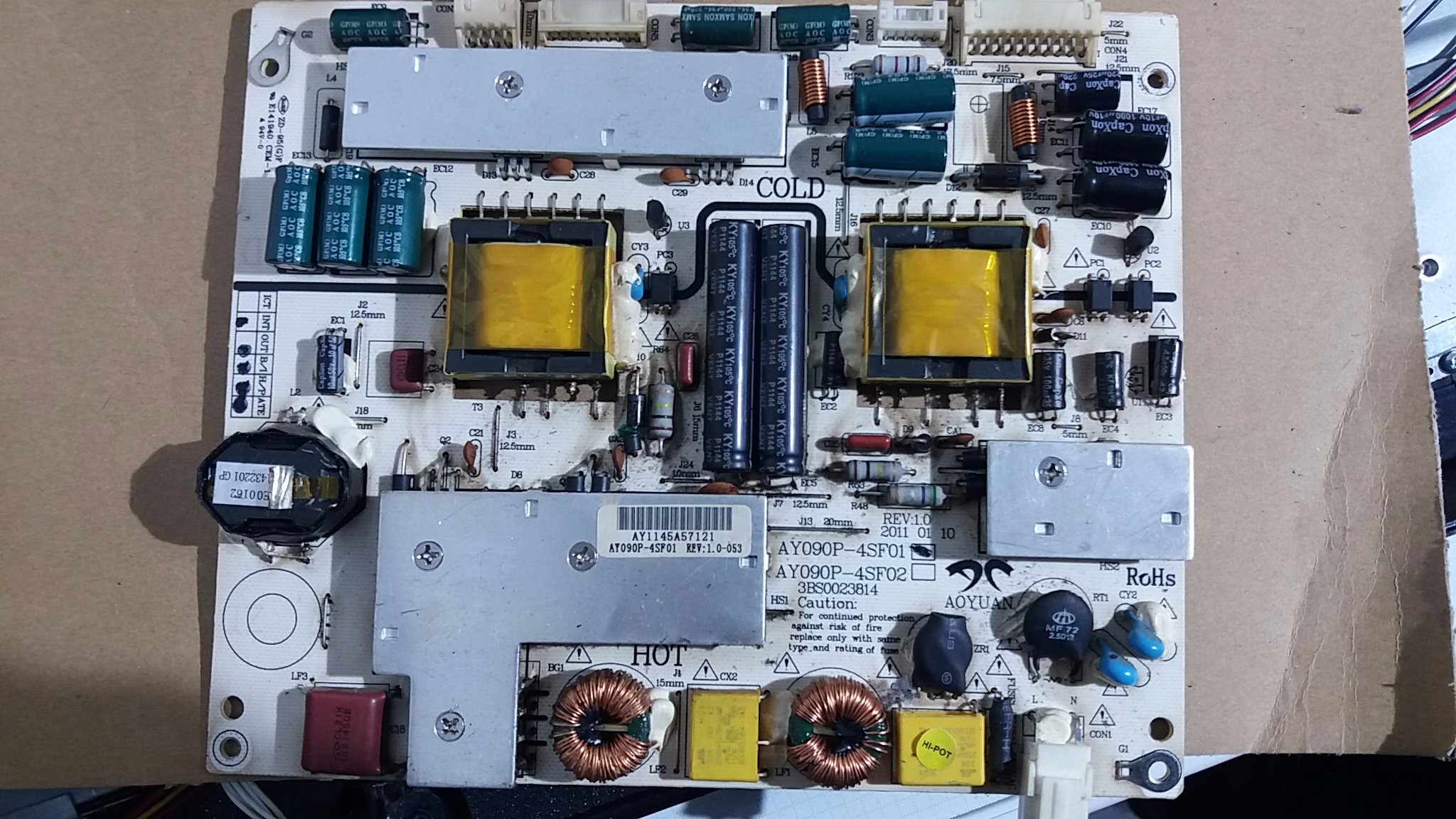

CHASSIS: AY090P-4SF01

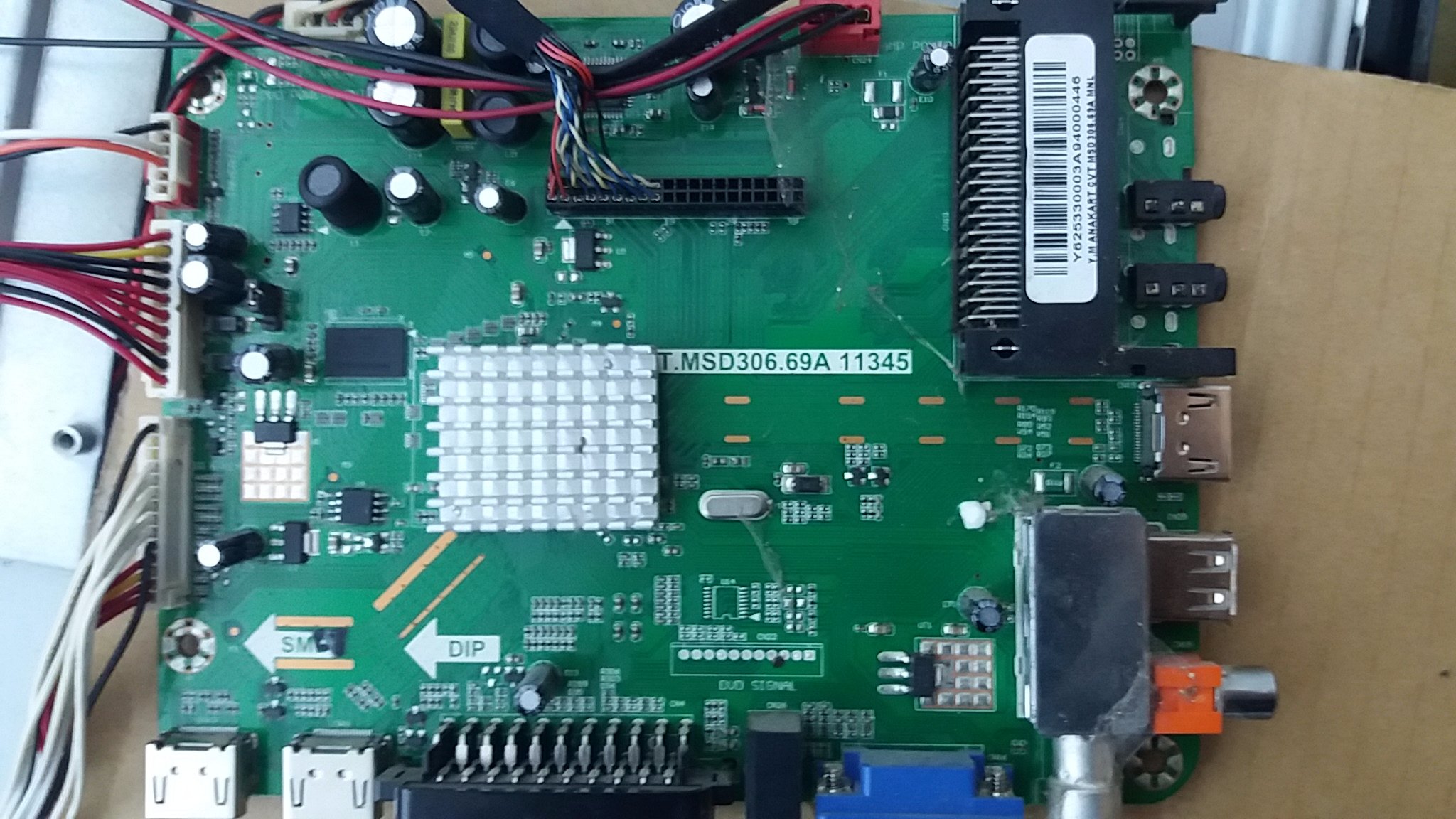

MAINBOARD: T.MSD306.69A 11345
PANEL: LTA320AN01
T-CON BOARD: U14955P2A0A9T
INVERTER: SSL320_0E2B

Opis kvara: na tv svetli stand by dioda ne reaguje na tastere ni na daljinski.naponi su su svi prisutni i stabilni 5v,12v,24v povratna PSON 4,5v
kada se raskace svi dzekovi s napajanja prisutno je samo stand by napon 5v
maticna stradala?

[Ribery]

Pošto je u pitanju LCD televizor prvo bih probao flash da ubacim drugi i proverio bih lampe a tek onda kada se to sve proveri i ako je sve OK tražio bih drugu ploču.

[alexa_pg]

Prije nego konstatuješ da je matična, valjalo bi da provjeriš i napone na stabilizatorima i DC-DC konvertorima po MB.
Tako, provjeri da li na kolu 25Q32 ima 3.3V
Ako hoćeš i imaš čime da programiraš to kolo, evo ti u prilogu fajl za probu.

ELIN EL032L306-T2
MB: T.MSD306.68A 12023
Flash - 25Q32b
Panel - LTA320AP32

[cudan]

Na stabilizatorima dolazi napon 5v i ima izlaz 3.3v i na IC 25Q32 ima napajanje od 3.3v.probacu sa ubacivanjem fajla

[Ribery]

Probaj ali sa novim kolom da se ne vrtiš u krug.

[cudan]

skinuo sam kolo 25Q32 iscitao ga, sacuvao, obrisao, upisao novi file sto je kolega postavio (Elin EL032L306-T2.rar) montirao i dalje samo crvena stand by dioda svetli i ne reaguje.moram poruciti novo kolo pa pokusati ponovo

[cudan]

Nov 25Q32,upisan file, i dalje bez promena

[cudan]

Zamenjena maticna tv radi normalno,hvala sa savetima
