Philips 40PFH4101/88 SSB zamena

[kmendre]

LCD TV
FIRMA: Philips
MODEL: 40PFH4101/88
MODEL DODATNO: (upiši podatke - dugačka oznaka (LG i Samsung je imaju))
CHASSIS: TPN16.2E LA
MAINBOARD: 715G6947-M02-000-004Y
PANEL: TPT400LA-HN02.S S801C
T-CON BOARD:
INVERTER:
SMPS:


***************************************
SIMPTOMI:

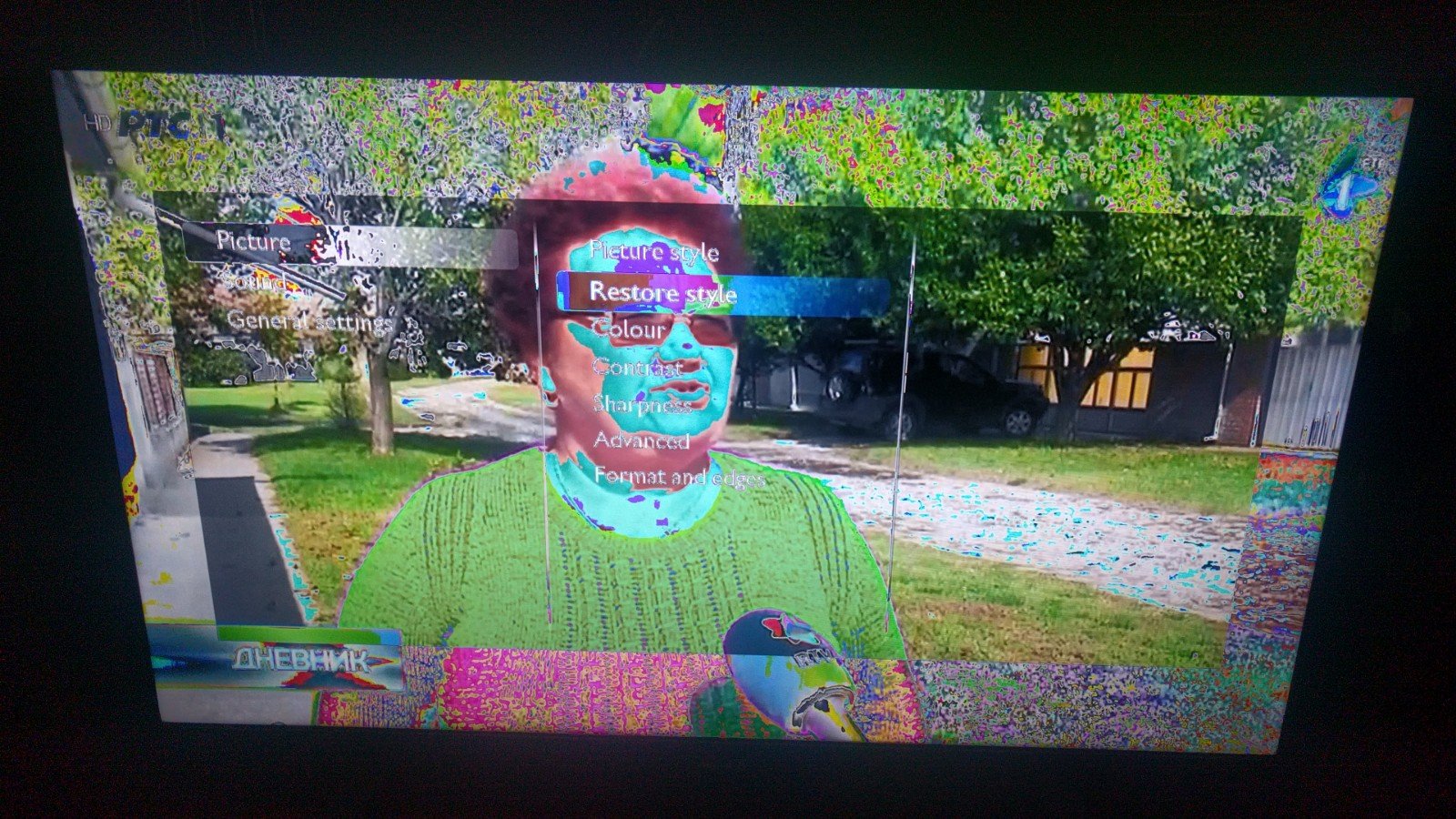

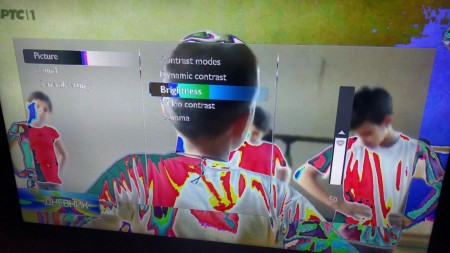

Suviše veliki kontrast posle zamene SSB

DETALJAN OPIS KVARA i PREDUZETE RADNJE:

Pozdrav svima,

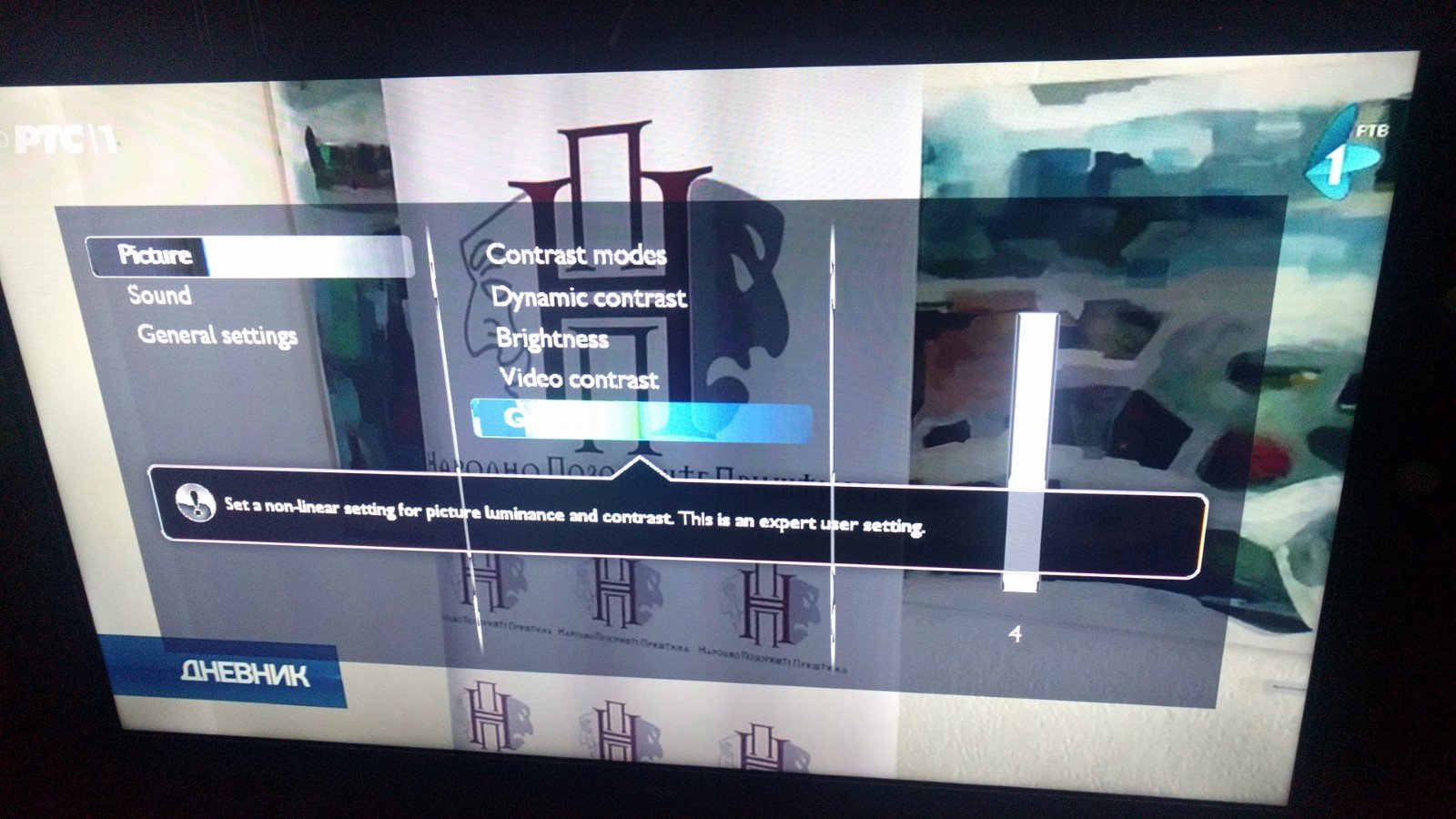

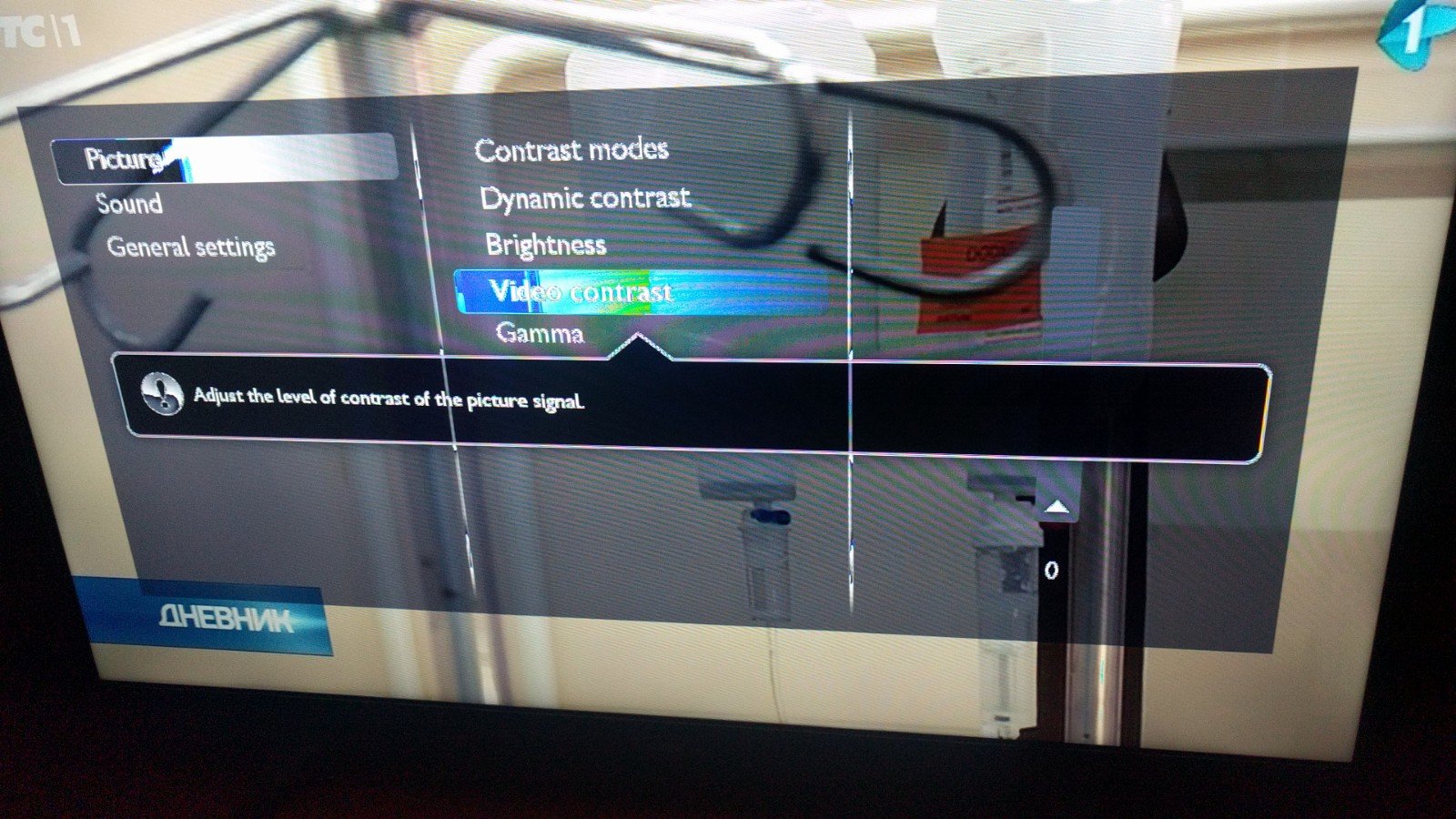

U ovaj TV sam zamenio SSB, i podesio tip panela na 028 što je pisao na nalepnici pored serijskog broja. Posle toga sam imao sliku ali je bio naopako i nekako "suviše". Sa "flip panel"-om sam uspeo da obrnem ekran, ali suviši kontrast ostao. Ako skinem video kontrast na minimum a gammu na maximum onda slika tv emisije postaje prihvatljiv, ali slova i grafika menija ostaje sa suvišim kontrastom.
Čini mi se da još nešto treba podesiti u SAM ali ne znam šta. Ima li neko ideju?

[alexa_pg]

Dobrodošao na Fanzo forum.

Ja bih probao da ažuriram softver sa zvanične stranice Philips

Kod: Označi sve

https://www.p4c.philips.com/cgi-bin/cpindex.pl?ctn=40PFH4101/88&hlt=Link_Software&mid=Link_Software&scy=RO&slg=ENG

Upiši u tabelu o kojoj se šasiji radi. Piše ti na naljepnici na poklopcu TV-a. Trebalo bi da je TPN16.2ELA

[kmendre]

Hvlala na primedbi, upisao sam šasiju. Softver je najnovije, updade nije pomagao.

[KASA1]

U service manualu za tu šasiju navodi se panel TPT400LA-HN02.S S801C, ispravi oznaku gore u prvom postu ako sam u pravu (radi točnosti budućih pretraga).
Da li si po naljepnici s poklopca podesio i ostale kodove iz option code liste?

[kmendre]

Hvala, ispravio sam. Samo sam display code podesio pa rotirao sliku. Šta još treba podesiti?

[KASA1]

Obično se kod Philipsa na zadnjem poklopcu nalazi popis odgovarajućih option kodova. Ako ga kod ove šasije nema onda se koncentriraj na podešavanje vrijednosti u virgin-factory modu.
U service manualu imaš popis tipskih vrijednosti raznih opcija za tu šasiju pa tako i vrijednosti vezane uz tvoj 40" panel (panel ID, board ID, LVDS format, panel H-V flip,...) pa probaj po manualu uskladiti što treba.

[kmendre]

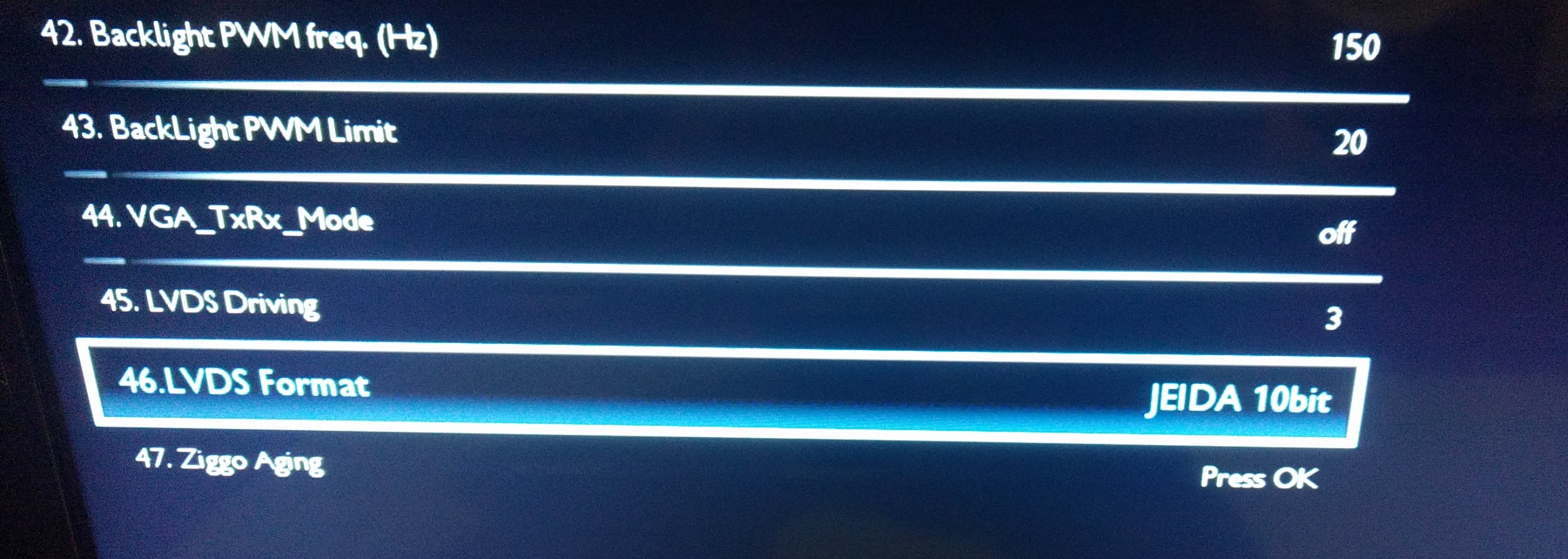

Evo uspeo sam rešiti: Zamenio sam kod LVDS formata VESA 8bit na JEIDA 10bit i slika postala normalna. Mada ni ovo ni flip nije pisao u uputsvo za ovaj 40" panel.
Hvala svima momci!
