TV LCD QONIX TVD8020 - Nema slike i tona

[Quasimodo]

Opis kvara:
Kod ukljucenja direktno na TV-u ili preko daljinskog upravljaca
upali se crvenai indikator, ali nema ni tona ni slike.
Iskljucenje TV-a ne ide, osim direktnog izvlacenja utikaca
iz mreze.
Naponi oznaceni na kontrolnim tackama na video ploci su u
redu (12V/5V/3.3V/1.8V)

Firma:Qonix
Model: TVD-8020
Broj sasije (? broj na poklopcu otraga): X2J0508000688
Napajanje: Vanjski modul 12V/4A
Elektricna sema: nije dostupna

Video
-----
CultraView Technology Corp LTD
GKB7.820.1897
E227809
HX-N.94V-0 0449

Vazniji Cipovi:
MXL284AEC
2 x EM636165TS-7
TVP5146PFP
MST9883B
Naljepmica na nepoznatom cipu:228R6

Audio
-----
CultraView Technology Corp LTD
GKB7.820.11933
E227809
HX-N.94V-0 0418

Vazniji Cipovi:
SAA5264PS/M3/0104
TDA9860
TDA9874AH

Inverter
--------
INV18-605D
PCB030133 Rev 1.01P/N 3BD0021411
P/N: 3BD0021411
SS-1.94V0 1304

Vazniji Cipovi:
BIT3106A

Tuner
-----
CultraView Technology Corp LTD
GKB7.820.1900
E227809
HX-S.94V-0
JS-6B2/121
4104726

[milan]

Trebao si to malo vise objasniti, pogotovo deo oko ukljucenja.Po tome sto pises tu sve valja.
U njemu ima vise sklopova, sta tu po merenju radi a sta neradi?

[Quasimodo]

Ne znam sta da kazem vise. Kad pritisnem prekidac za ukljucenje, upali se crveni indilator (pretpostavljam aparat ode u standby mod) i nista se vise ne desava. Ponovnim pritiskom na dugme, ne iskljucuje se, moram izvici utikac iz mreze. Isto ide i s daljinskim. Vanjsko napajanje je u redu. Sada sam skinuo naljepnicu s nepoznatog IC-a, radi se o prosesoru SM5964. Sheme TV-a nemam i zato ne mogu dalje. Ima li neki konkretan savjet?

[milan]

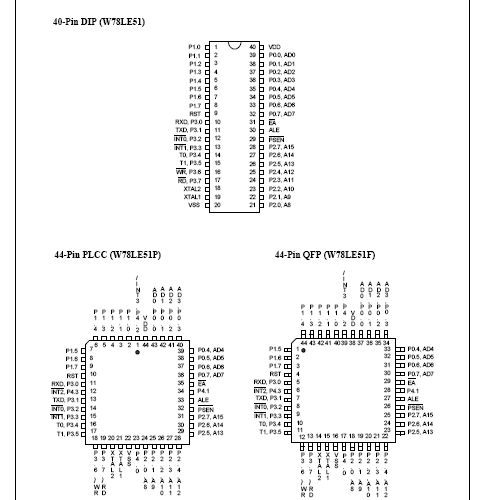

Evo ti sema veza tog procesora iz nekog drugog tv ga uporedi da li ima uslova da radi procesor.
Predpostavljam da spoljno napajanje daje jedan ili dva napona, od onih sto si napisao.
Kako je to izvedeno, opisi to malo.Ako je stabilizacija napona uradjena u TV, napisi sta ima od komponenata u tom delu.

[Quasimodo]

Zahvaljujem se, ali sema ne odgovara SM5964. Raspored pinova je sasvim drugi (na semi je oznaka cipa W78LE51P). Kod mene je osim toga 44-pinski chip u kvadraticnoj izvedbi (QFP-Quad Flat Package). Izmjerio sam napajanje i ono je 5V na pinu 38. Oscilator radi i daje 24 Mhz signal na pinovima 14 i 15. Sto se tice vanjskog napajaca on daje 12V/4A. Ostali naponi napajanja na ploci (5V, 3.3V i 1.8V) se generiraju na samoj ploci i kao sto sam rekao prije izgledaju u redu. Ekran je potpuno taman. Izgleda da nesto blokira cijeli sistem. Postoji li mogucnost reseta sistema ili tako nesto? Hvala unaprijed na idejama.

[milan]

Isto je to sve.Ima i Philips P89C51. To su 8-bit MTP mikrocontrolleri koji se programiraju za odredjene poslove.
Ona sema gore ima 44 pina, neznam u cemu je problem.Polazna tacka nije ista .Uporedi ponovo.

[mladen82]

Probaj da otkacis lvds kabal sa panela, tj da otkacis panel, lampe ostavi ukljucene
Mozda je nesto sa panela u kratkom spoju, neki blok...pa blokira +5V ka njemu

[Palme]

U expertima sam jucer pisao o ovom problemu jer sam rjesio lcd Diboss.Ista je elektronika u oba aparata.
Da ti skratim muke,,ne treba ti shema,jedino je rjesenje da zamjenis modul jer je nepopravljiv.Znaci zamjena control modula na kojem je ujedno i napajanje aparata.

[Quasimodo]

Palme,

Evo fotografija ploce. Odgovara li ona toj koju si zamijenio? Ako odgovara, gdje si nabavio originalnu zamjenu?

Zahvaljujem na pomoci/Q

[Palme]

Nije bila takva sasija.
U expertima mozes naci objasnjenja vezana za ovu problematiku.

[penzet]

Hello. Whats is remote control for tv? rc5 - o no?
