Potreban service manual za kombinovani frizider indesit CE238V

[nike]

Kolega, manual ti možda i ne treba ako opišeš tvoj problem.

[alexb]

Kolega Nike,trnutno nemam problem ali bi mi servisni manual koristio da vidim koje rezervne delove bi za takav tip trebalo da potrazim,jer kod njega kolko vidim termostati nisu standardni kao kod starijih tipova,display za pokazivanje temperature isl.
Pozdrav

[alexb]

Kolega, manual ti možda i ne treba ako opišeš tvoj problem.

Zdravo Nike.

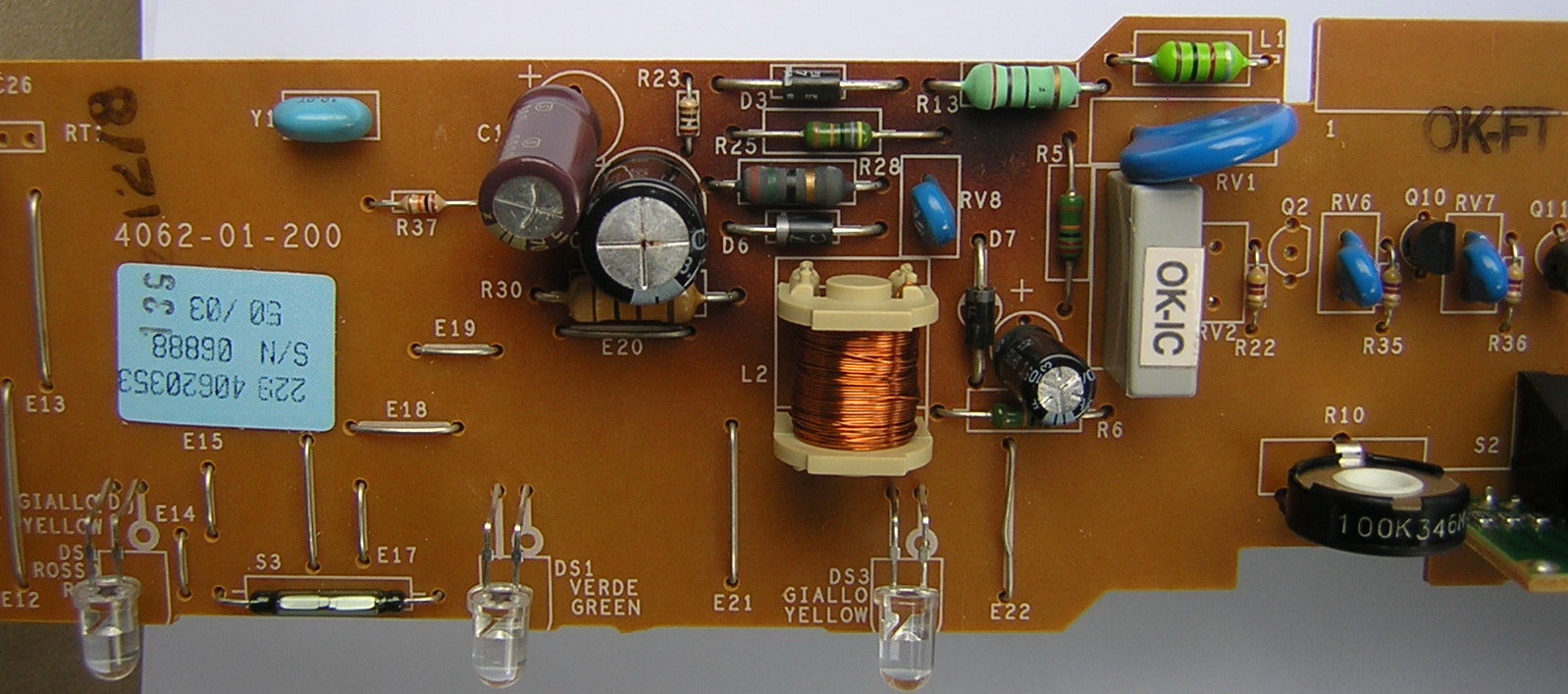

Evo sada je iskrsao problem koga sam se plasio.To je frizider kombinovani od mog sina.Prestao je da radi odjednom.Izvrsio sam auto test ali ne daje signale prema uputstvu(da kada su termostati okrenuti na off i pritiskom na super freeze duze od pet sekundi trebalo bi da se upale sve tri diode i zajedno sa njima oba displeja.)Kada sam skinuo PCB plocu video sam da su neki delovi nagoreli sto se vidi iz prilozene slike.Ja koliko vidim cini mi se da je ovaj kondenzator sa oznakom C5 3,3mf 400v naduven gore na vrhu.Moze li neko na osnovu ovog sto se vidi da mi da predlog sta da menjam na ploci,ako ne da trazim novu ukoliko mogu da je nadjem i ako nije mnogo skupa.

[darko080372]

Prvo probaj sa zamenom svih elektrolita bar nisu skupi .

[nuk]

koliko se vidi, mrezni deo je izgoreo, vrlo je moguce da nema tezih posledica.
premeri i izmenjaj sve sto je stradalo i nadaj se da ce da radi u suprotnom, ploca moze da se nabavi i jako je skupa.

[rotor]

Ovo je popravljivo, uradi ovo prvo sa zamemenom elektrolita.

[alexb]

koliko se vidi, mrezni deo je izgoreo, vrlo je moguce da nema tezih posledica.
premeri i izmenjaj sve sto je stradalo i nadaj se da ce da radi u suprotnom, ploca moze da se nabavi i jako je skupa.

Odneo sam plocu kod prijatelja elektronicara i interesantno on je sve merio i pratio veze kolko je mogao i nije nasao da je neki deo izgoreo mada je meni ovaj kondenzator sumnjiv jer vidim malo na vrhu
kao da je probio,zamenicu ih sutra jer danas su sve radnje zatvorene.Ispod otpornika R13 ima jedan tranzistor koji je izgleda najvise grejao ali daje ispravna merenja.Neznamo tacno njegovu funkciju,mozda sluzi za
aktiviranje eletroventila za preusmeravanje kapilara ali nismo sigurni.Ukoliko ne uspem sa zamenom ovih delova da li znas gde bih mogao da narucim ovu plocu i koliko otprilike kosta posto vidim da si upoznat sa cenama.
Hvala unapred.

[Stolle]

Kod tog prijatelja idi na piće, ali ovakve stvari nemoj da mu nosiš više.
Menjaj što je već rečeno, a i vidi se na slici.

[milan]

@alexb
Vec smo jednom na forumu insistirali da se pisu oznake, to su pravila foruma, kojih se svi pridrzavaju.
ako neces da ih se pridrzavas bice opet zakljucavanja itd.....
-------------------
PCB
4062-01-200 , 406201200

[nuk]

... da li znas gde bih mogao da narucim ovu plocu i koliko otprilike kosta posto vidim da si upoznat sa cenama.
Hvala unapred.

plocu mozes da narucis preko bilo kojeg ovlascenog servisa, racunaj da je cena od 90 eur pa na vise

[alexb]

@alexb
Vec smo jednom na forumu insistirali da se pisu oznake, to su pravila foruma, kojih se svi pridrzavaju.
ako neces da ih se pridrzavas bice opet zakljucavanja itd.....
-------------------
PCB
4062-01-200 , 406201200

Hvala Milane za ovu shemu.Ja sam u problemu da resim ovaj kvar pa sam zaboravio da napisem oznaku ploce.Danas sam ukljucio kompresor preko obicnog termostata +30 -30 koga sam planirao da postavim u friziderskom delu dok ne resim ovaj problem,medjutim imao sam hladjenje samo u zamrzivackom delu (preko-30) ali gore u frizideru ne hladi uopste.Pretpostavljam da je el.mag. ventil zatvorio dovod freona u gornjem delu pa me stoga interesuje kako ide cirkulacija isparavanja kod ovog modela.Prema jednom servisnom manualu za baan 33vps u kome se vidi takodje i ovaj moj frizider iz sheme se vidi da isparavanje ide prvo preko friziderskog isparivaca pa onda posle u zamrzivac i nazad u kompresor.Preko el.ventila se bar prema objasnjenju vidi da postoji jos jedna linija isparivaca u zamrzivackom delu radi dodatnog hladjenja ili obrnuto kada treba vise ohladiti u fizideru zatvara dovod u taj dodatni.Sada nisam siguran da li radi i el.ventil.Pokusao sam da ga aktiviram direktno kablom na 220v jer sam u katalogu ovog modela nasao da je ventil 3-way na 220v/50hz ali je on dosta jako zujao,sto nije po meni normalno.Omski mi je namotaj pokazao nekoliko Kohma. Probacu sutra da zamenim ove delove na ploci koji se vide da su grejali ali nisam sada siguran sta je pravi uzrok toga.Hvala svima na savetima.

[rotor]

Neces moci da ga pokrenes taj ventil direkno, odnosno hoces, ali neces dobiti to sta ti treba, uglavnom ide preko trijaka,nego nemoj lutati i nemoj zbog muve ubijati slona,nego promeni prvo ovo sto smo naveli u prethodnim postovima,i drzi se pravila.

[alexb]

Neces moci da ga pokrenes taj ventil direkno, odnosno hoces, ali neces dobiti to sta ti treba, uglavnom ide preko trijaka,nego nemoj lutati i nemoj zbog muve ubijati slona,nego promeni prvo ovo sto smo naveli u prethodnim postovima,i drzi se pravila.

Danas sam promenio ove delove koje ste mi predlozili i evo sta se desava.Kada sam ubacio plocu i kada su oba termostata na off posle ukljucivanja u struju gori samo srednja dioda(on)da je uredjaj pod naponom,kada ukljucim glavni termostat zamrzivaca pojavi se na displeju zeljena temperatura,zatim okrenem termostat frizidera i tada se takodje pojavi na displeju zeljena temperatura i upali se lampa u frizidrskom delu i nista se ne desava,tj. kompresor i dalje ne ukljucuje.
Druga varijanta je kada uredjaj iskljucim iz struje i postavim oba termostata negde na sredini i tada ukljucim onda se javlja zvucni alarm,srednja dioda gori konstantno a obe sa strane trepcu i na zamrzivackom displeju pokazuje gresku A2.
U manualu za baan 33vps gde ima nekoliko varijanti ovih komandnih panela pa i kao ovaj na mom uredjaju, u opisu alarma stoji da kada srednja dioda gori neprekidno a ove sa strane trepcu onda je to greska 23 i to znaci:FREEZER Air NTC sensoropen / short circuit " a u opisu sta preduzeti pise:Check efficiency of contacts of PCB connector J11;
- Check NTC sensor, ensuring that the impedance value read on pins 1 and
2 of wiring connector J11 is compatible with the values in the temperatureimpedance
correlation table (also heat the sensor by holding it with your
hand where possible and checking the change in the impedance value)
- Renew PCB.
- Renew appliance
Na ploci nigde ne vidim konektor J11 ili se to odnosi na ove konektore koji su u sasiji ali neznam kako im je raspored.

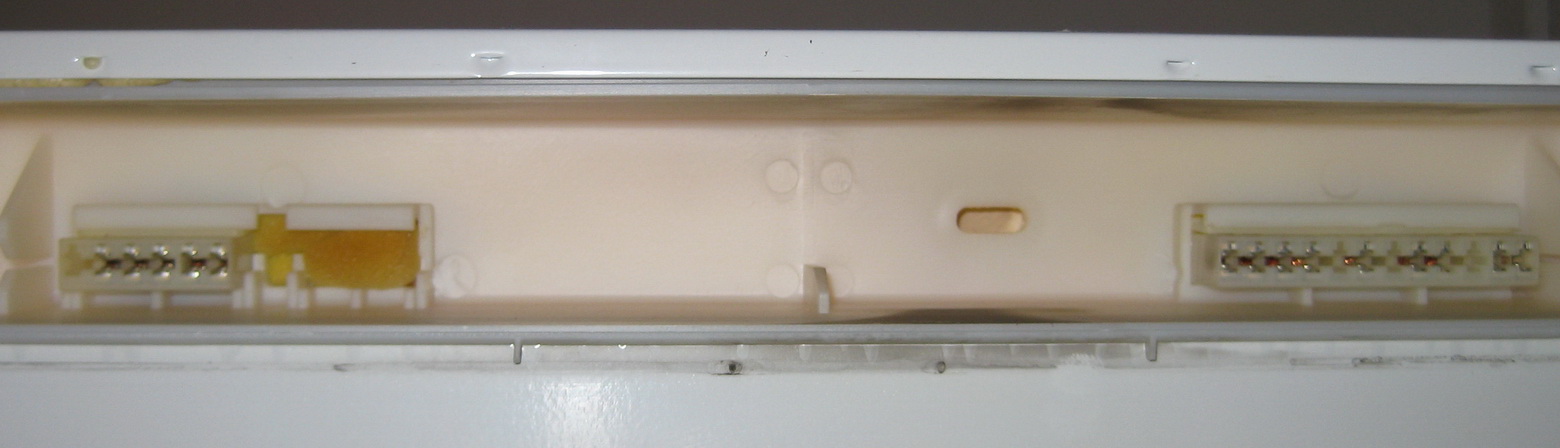

Proveravao sam omski taj senzor u zamrzivacu i on mi je na temperaturi preko +20 koliko je bilo u sobi pokazao negde oko 2,8 kohm a kada sam ga sa rukom drzao pocela je ta vrednost da pada.Neznam tacno koji su to konektori ali sam na osnovu ove promene ustanovio da su to prva dva kontakta na levom konektoru.Ostala tri mi pokazuju iste vrednosti kada je srednji kao zajednicki.Nisam siguran tacno da li je to tako ali u friziderskom delu ima jos jedan "fridge air sensor" a prema manualu treba da postoji i treci negde unutra na isparivacu.Problem je sto su svi oni zaliveni u kucistu frizidera i neznam kako bi se mogli menjati.U prilogu cu staviti sliku konektora gde se postavlja ploca.Bojim se da je nesto drugo mozda jos u pitanju pa zato ne smem da trazim novu plocu,da ne ispadne da i sa novom plocom dobijem isto a nije bas jeftina.

[alexb]

Posto mi sa slikom prijavljuje da je fajl preveliki moracu da slikam sa manjom rezolucijom jer i zipovan fajl je preveliki.

[Stolle]

Nemoj da smanjuješ, stavi zipovano, ja ću da prepravim posle.

[Honorarac]

@alexb
"Zatova tazi forumi se mnogo hubava rabota."
Podeli sa nama kako si resio kvar s obzirom da frizider radi normalno.

[vlajkosdb]

Servis manual: http://www.fanzo.org/forum/viewtopic.ph ... 8&start=40

[alexb]

@alexb
"Zatova tazi forumi se mnogo hubava rabota."
Podeli sa nama kako si resio kvar s obzirom da frizider radi normalno.

Honorarac,nemoj da zameras sto pratim i ostale forume ali na tom forumu su mi dali i savet da posle postavljanja ploce sacekam oko osam minuta i uredjaj pocinje da radi.Tako sam i uradio i uredjaj sada radi.Hteo sam da budem siguran nekoliko dana da je sve normalno pa da se javim da ne bude opet dizanja prasine,jer vidim da je bilo dosta komentara oko ovog problema koji je na kraju izgleda resen.Mogu da kazem da sam zamenio onaj kondenzator c5 koji se video malo naduven i pored njega i otpornik R28 koji je malo promenio boju ali radi sigurnosti sam i njega zamenio.Ostalo je bilo kao sto sam naveo,trebalo je vratiti sve na mesto i sacekati oko osam minuta.Mene je zbunilo to sto kada su potenciometri bili u nekom srenjem polozaju i tada se ukljuci uredjaj onda se dobija zvucni alarm i dve bocne diode trepcu i ukazuju na gresku 23,a ako se pre nego ukljuci na struju potenciometri stave na off i onda prvo glavni od zamrzivaca podesi na zeljenu temper. a zatim i friziderski takodje upali se unutra normalno i gori normalno samo srednja zelena dioda.Onda je potrebno samo zatvoriti vrata i sacekati oko osam minuta.Mogu da kazem iz ranijih iskustava sa drugim uredjajima da italijani nisu bas mnogo dobri sa elektronikom ali to je moje misljenje.Vazno da je problem resen i da nisam morao da platim novu plocu oko 100evra.Hvala svim kolegama koji su davali svoje savete.

[Honorarac]

Naravno da ne zameram, uostalom i sam pratim i druge forume i po potrebi pronalazim resenja na njima, nekad je problem razumevanje jezika ali tu su online prevodioci, pa se problem ipak resi. Primedba je data zbog kolega koji su uporno pokusavali na ovom forumu da pomognu ali nisu imali uvd u celu sliku, jer su pojedine informacije dobijene na drugom mestu, koje ovde nisu prezentovane, kolege nisu imale uvid u sve to, da jesu brze bi se doslo do resenja. Najbitnije da su pare ostale kod kuce a da je resenje problema pozitivno.
Pozdrav
