Vox IVA1-24IR Greška E0

Post napisao Asko79 » 08 Dec 2024, 20:06

Pozdrav svima.
Dobio sam vanjsku elektroniku od klime iz naslova.
Serviser rekao da je problem u njoj.

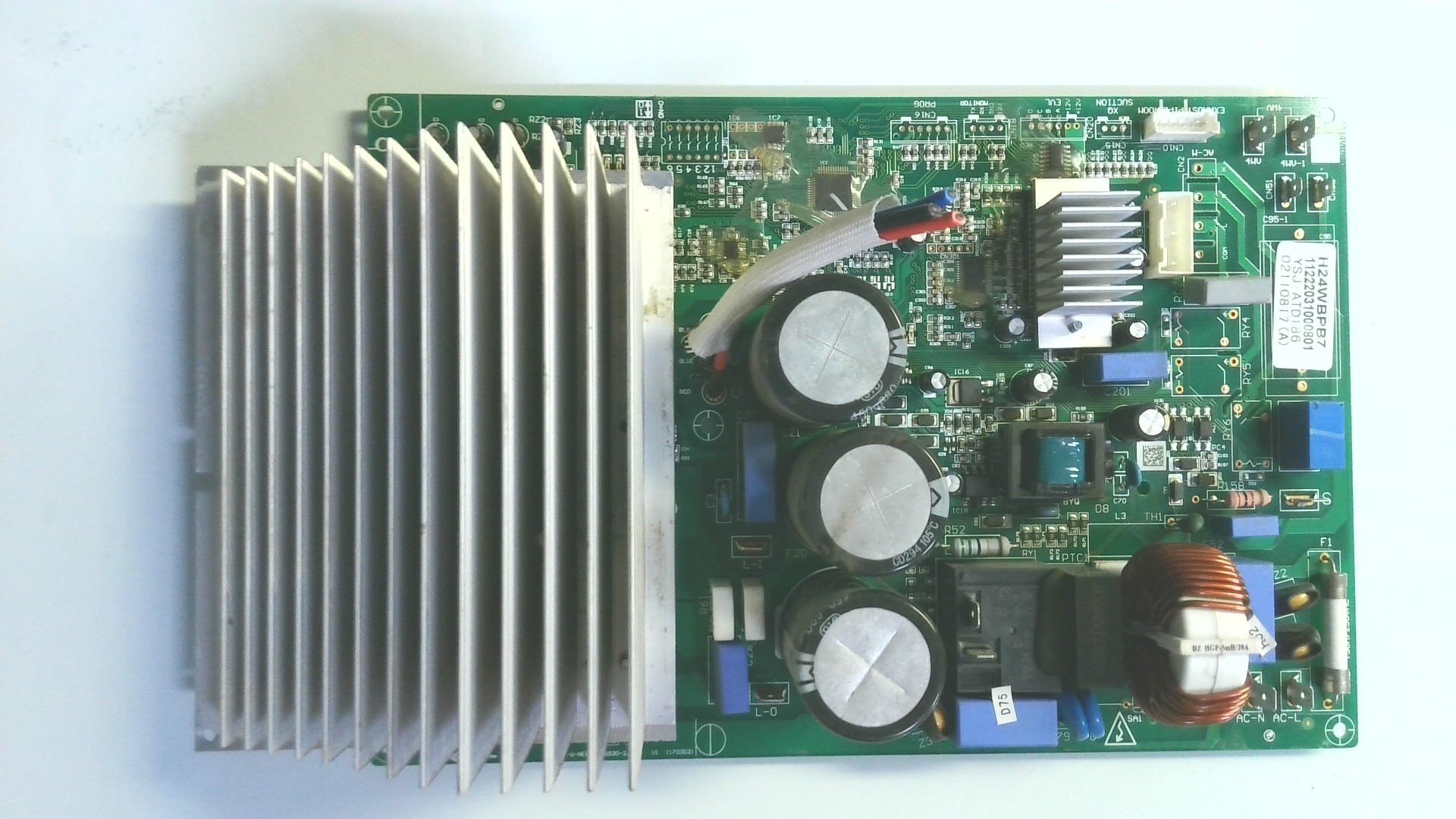

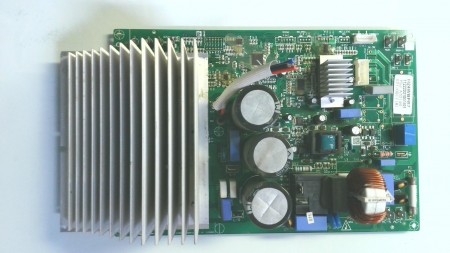

Podaci sa naljepnice na ploči
H24WBPB7
11222031000847
200407 (B61)NBB
YSJ GTD186

Kaze da je greška E0 greška komunikacije.
Klima se pokrene ne upali ventilator vsnjske jedinice, na displeju se pojavi E0 greška i ugasi se.
Nisam našao ništa da je stradalo na ploči.
Pokušao sam samu napojnu pokrenuti na "stolu",
Ne daje nikakve znakove, moje pitanje da li bi ploča ipak trebala davati neke znake života ako je sa njom OK bez da je povezana sa pločom unutarnje jedinice.
Hvala unaprijed.
Prilog

Avatar
KASA1
Site Admin
Site Admin
Postovi: 3582
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Vox IVA1-24IR Greška E0

Post napisao KASA1 » 09 Dec 2024, 10:44

Na ploči je SMPS,... oscilira li, imaš li sekundarni napon(e) kad mu dovedeš 220V?
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

Asko79
_
_
Postovi: 3
Pridružen: 16 Okt 2023, 22:02
Location: BiH
Specialty: consumer

Re: Vox IVA1-24IR Greška E0

Post napisao Asko79 » 09 Dec 2024, 20:43

Ako sam dobro ispratio ploču,
Mislim da SMPS (6A161H) "proradi" kad dobijem +310 V
A 310 V dobijem kad se ukljuci relej koji se ne ukljucuje.
Sa relejem paralelno imam PTC kojeg mjerim 59 oma.
Sutra cu detaljnije ispratiti signal za špulnu releja....

Asko79
_
_
Postovi: 3
Pridružen: 16 Okt 2023, 22:02
Location: BiH
Specialty: consumer

Re: Vox IVA1-24IR Greška E0

Post napisao Asko79 » 21 Dec 2024, 09:01

Ova ploča ne može da "radi" bez unutarnje elektronike.
Da bi dobio napon +310v mora se zatvoriti L0 i L1 (dvije smedje žice), a njih spaja nešto na unutarnjoj ploči, tražit cu da mi je donesu....

Avatar
sim
gxu
gxu
Postovi: 1165
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Vox IVA1-24IR Greška E0

Post napisao sim » 21 Dec 2024, 14:17

Kratkospoj. Unutra ima rele koji to isto uradi.
