Bosch Vario Perfect serie 4
Type:WLM68 WAN 282V8/05
FD9612

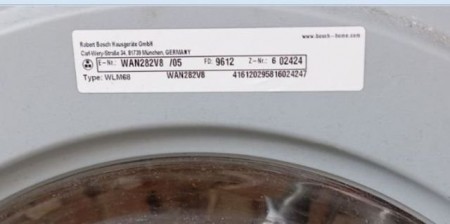

Naljepnica na elektronici
BSH 8001013319
T70 MU612A
AKO 775969-06
776005-02

Poštovane kolege ,potrebna pomoć,naime dobio sam samo elektroniku na popravku ove Bosch veš mašine.Sve oznake vide se na slici.Pregledom utvrđeno crkavanje LNK 304 u SOP 7 kućištu i smd dioda.Problem je taj što na smd diodi (označena crvenom strelicom) nema nikakvu oznaku ,a ona je u kratkom spoju.Ako od kolega neko ima blizu tu elektroniku da mi kaže koja je dioda da ne ubacujem na slijepo (mada mislim da je standardna 1N4148) ili ako slučajno postoji šema ove elektronike da je postavi ovde.Pozdrav

Upiši ti lijepo u post sve oznake koje imaš, kako bi tema zadovoljavala pravilnik,... kao što znaš, buduće pretrage neće pronaći oznake sa slika.

Kolega dopisano,malo sam bio u frci,danas dan za elektronike veš mašina.pozdrav..

Nepoznata mi je ta elektronika,ali onako,iz iskustva-ta dioda(e) je na poziciji možda paralelno onim otpornicima iznad od 50 milioma,pa je skini i izmeri skinutu.No ako je zaista crkla bojim se da je i taj integralac pored nje veliki (i još štošta) neispravan.A za diodu si u pravu,i ja bih skinuo prvu sličnu sa druge elektronike.
P.S.šemu elektronika veš-mašina,sušara,frižidera...ima samo montažna i u 1% slučajeva neka orjentaciona,i u 1% rukom crtana npr.sad se iznerviraš i nešto nacrtaš dokle imaš živaca

Kolega @miodrag dioda je mjerena skinuta i ona je u KS,što se tiče velikoga IC-a kada je u kuršlusu na zaokružena tri smd blok kondezatora mjeri kratki spoj što kod mene ga nema,odnosno zamjenom diode mislim da će proraditi.Inače ovaj ic ne preživi na samsungovim elektronikama.Hvala na pomoći sutra nastavak pa javim šta sam uradio.

Rezime urađenog:orginalni LNK304DG sop7 kućište zamijenjen sa LNK 302DG sop7 kućište,smd dioda zamijenjena sa smd 1N4148 i elektronika radi bez problema.
