Whirlpool AWT2108/1 pregorela elektronika Reseno

Post napisao banertd » 16 Feb 2017, 01:38

kod 8561 510 03110,07 0235 106949.

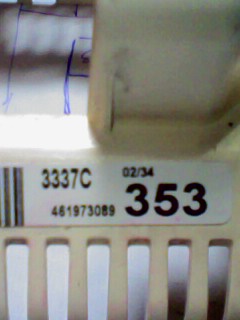

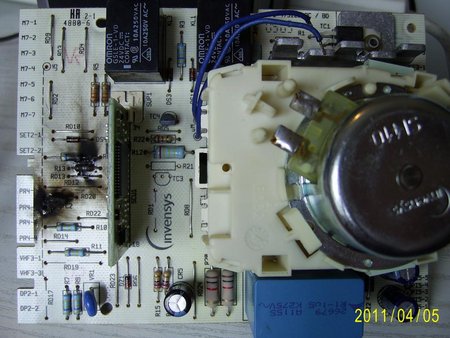

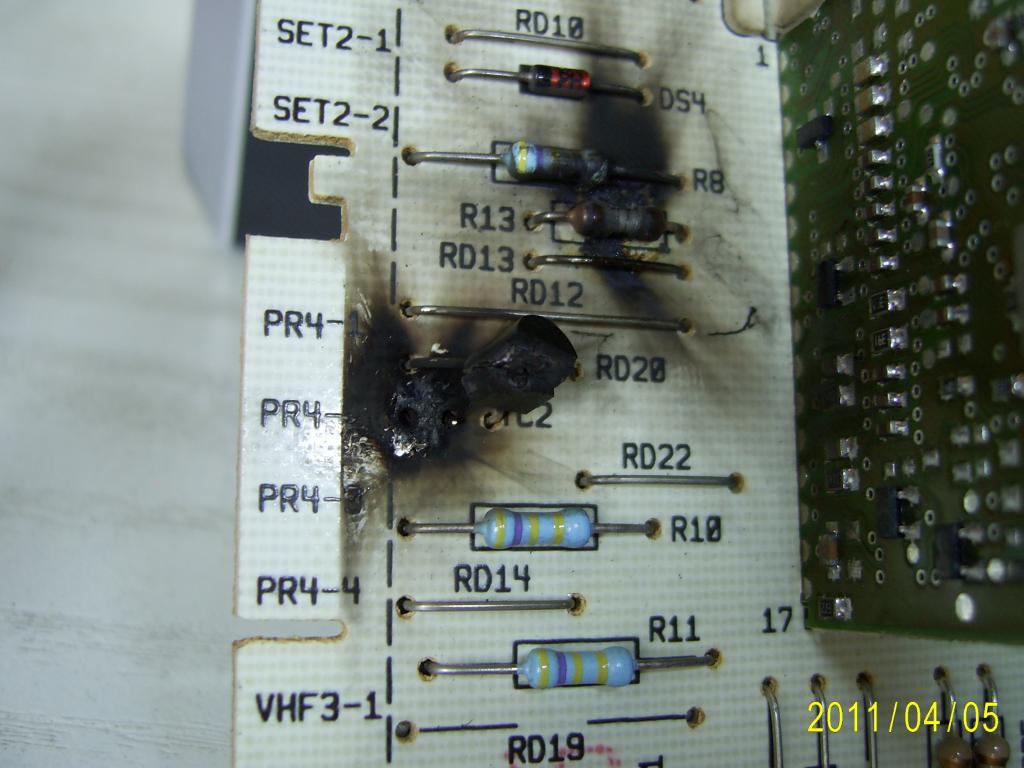

Ves masina ne radi,prilikom ukljucenja na kratko pocne da prima vodu i stane.Ne ce ni da izbacuje vodu,ali pomera dugme sa pozicije abpumpen na poziciju stop.izgleda da je konektor pupme dohvatila vlaga,oksidirao.Na ploci kontrolnog modula eksplodirao TC2 kao i nekoliko stampanih veza koje su vezane na pumpu i hidrostat.Takodje u prekidu VR1.Da li neko zna oznaku pomenutih komponenti.Oznake na modulu SC1A2H1038/52MP3337AA oznaka iz service manuala.Slike u prilogu.
Zadnja izmena: banertd, dana 17 Feb 2017, 19:23, ukupno menjano 1 put.

banertd
_
_
Postovi: 125
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Whirlpool AWT2108/1 pregorela elektronika

Post napisao banertd » 16 Feb 2017, 18:04

Nasao nekih podataka.na pozicijama tc4,tc5 su z0103 kod ove ploce.Moze biti da je tc2 identican njima.Pozeljno misljenje.
https://elektrotanya.com/?q=hu/content/ ... -awt-51083.
Hello!
Recently Nall was such a washing machine and the electronics because I brought my friend a washing machine.
There also was spreading himself this triac. Instead, a p0102DB been loaded into (instead of z0107ma fully compatible feet) and it worked. I'm not your place to change the external source járatni.Most is just in front of me on such and such a pozicioszámokat I can not find. Which was me, it was plain whirlpool electronics, nothing special panel. This original volt.Semmi separate panel, you miegymás.A triac G-tje a 470K resistor and go to the CPU leg. It has two legs, which caused the short circuit, PR4-2 -s foot screened. I had rarely CPU problem. The panel 100egynéhány maybe if it was 4-5 darab.Akkor only because the program two switch contacts are stuck together.
And good advice is one of Mikros kondit (c29) replaced!
Regards, Alexander

Avatar
jaro
bela tehnika
bela tehnika
Postovi: 1327
Pridružen: 21 Jun 2009, 11:53
Location: stara pazova
Contact person: jaro
Specialty: whitegoods

Re: Whirlpool AWT2108/1 pregorela elektronika

Post napisao jaro » 16 Feb 2017, 18:45

Jesi li prvo resio ono sto je u kratkom spoju?
Pumpa, ventil...?
Bez alata nema zanata!.....a bez znanja dzaba ti alat!

Avatar
sim
gxu
gxu
Postovi: 757
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Whirlpool AWT2108/1 pregorela elektronika

Post napisao sim » 16 Feb 2017, 21:15

Tc2= Tc4
Vr1 je varistor verovatno na 275V i ako se ne vidi nikakvo ostecenje na njemu onda i treba da bude u prekidu.
Proveri i zastitne otpornike trijaka tc2.
SIMkom

banertd
_
_
Postovi: 125
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Whirlpool AWT2108/1 pregorela elektronika

Post napisao banertd » 17 Feb 2017, 19:23

Proveren hidrostat i pumpa vrednosti u skladu sa service manualom.Varistor po njegovim podacima treba da ima kapacitet od 95pf.Stari varira oko 102pf a nema nikakvih vidljivih znakova ostecenja,inace od njegovog izvoda je nestala tanja veza,polovan isti takav varistor sa ispravne elektronike meren kapacimetrom ima 91pf,pet posto manje uskladu za taj kapacimetar.Zamenom TC2,VR1 i popravkom stampanih veza ispravno je proradila.
I da se napomene,Masina je preseljena po mrazevima stojala napolju na terasi par dana,uneta u kupatilo sa minusa i odmah upaljena.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25328
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Whirlpool AWT2108/1 pregorela elektronika Reseno

Post napisao Stolle » 17 Feb 2017, 19:31

banertd je napisao:...meren kapacimetrom ima 91pf
:?: :roll:
"29 poslednjih dana u mesecu je najteže"

Avatar
milan
Preminuo
Postovi: 5730
Pridružen: 19 Avg 2006, 22:38
Lokacija: NOVI SAD

Re: Whirlpool AWT2108/1 pregorela elektronika Reseno

Post napisao milan » 17 Feb 2017, 19:45

Verovatno je plave boje,da je crvene boje imao bi vise, a ove fotke sa linka bolje da budu tu kod nas.
