ŠEME I SERVISNA UPUTSTVA

Post napisao fanzo » 15 Feb 2007, 23:01

**************************************************************************************************************************************************************************

MOLIO BIH ČLANOVE DA OVDE POSTAVLJAJU SAMO ŠEME OD VEŠ MAŠINA,DOK ZA POSTOVE,PITANJA,TRAŽENJA ŠEMA OTVORITE NOVU TEMU

----------------------------------------HVALA ŠTO PAZITE DA NAM FORUM BUDE UREDAN-----------------------------------


**************************************************************************************************************************************************************************
Zadnja izmena: fanzo, dana 15 Feb 2007, 23:06, ukupno menjano 2 puta.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20536
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Post napisao fanzo » 15 Feb 2007, 23:04

Samsung SWV-1200F_1100_1000_800_P1291_P1091_P8091_P6091
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Elektroluks
_
_
Postovi: 17
Pridružen: 29 Apr 2007, 14:35
Lokacija: Lestane

candy

Post napisao Elektroluks » 06 svi 2007, 00:37

evo iod mene za pocetak ima toga CANDY ACTIVA 80P
Prilog

Elektroluks
_
_
Postovi: 17
Pridružen: 29 Apr 2007, 14:35
Lokacija: Lestane

daewoo

Post napisao Elektroluks » 06 svi 2007, 14:45

daewoo izvinjavam se
Prilog

Avatar
housecafe
___
___
Postovi: 389
Pridružen: 06 Avg 2006, 19:34
Location: Stara Pazova
Lokacija: Stara Pazova
Kontakt:

ŠEME - Ves masina

Post napisao housecafe » 08 Jan 2008, 12:20

Evo ove sam Rar-ovao,pa ako vam treba.
Prethodne sam obrisao jer ih ima ovde
Ves masine sa programatorom
EAT8051B-E
EAT8062B
AKO514830
BOSH WOH4210
Prilog
Ves masine.rar
(998.43 KiB) Preuzeto 2532 puta.

Avatar
housecafe
___
___
Postovi: 389
Pridružen: 06 Avg 2006, 19:34
Location: Stara Pazova
Lokacija: Stara Pazova
Kontakt:

Re: Ves masina

Post napisao housecafe » 08 Jan 2008, 12:24

housecafe je napisao:Evo ove sam Rar-ovao,pa ako vam treba.
Ves masine sa programatorom

EAT9062B

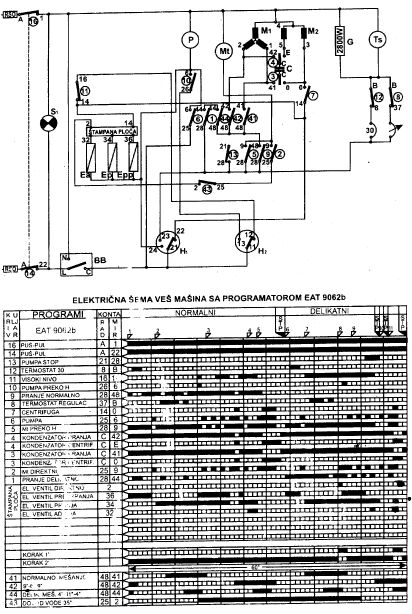

eat9062bel sema.jpg
EAT9095-01-A-B-C-D[/b]

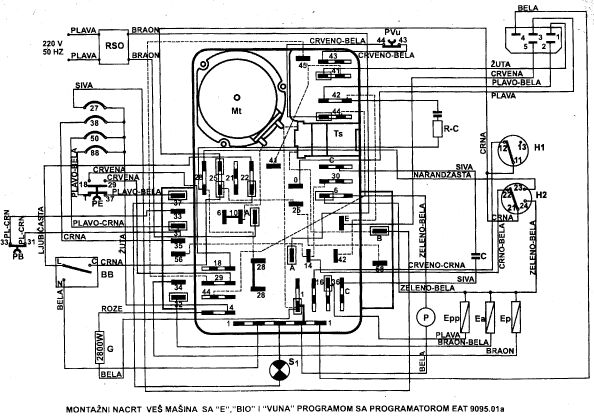

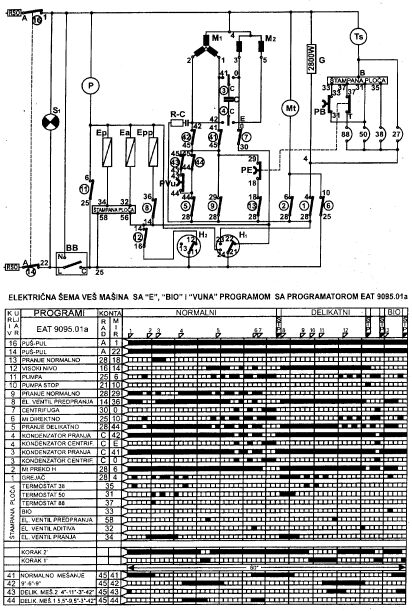

eat9095.01a(e_bio_vuna)
eat9095.01a(e_bio_vuna)el sema.jpg
eat9095.01a(e_bio_vuna)el sema

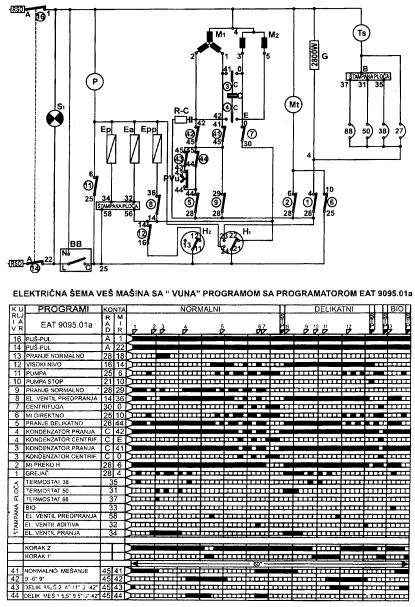

eat9095.01a(vuna)
eat9095.01a(vuna)el sema.jpg
eat9095.01a(vuna)el semA

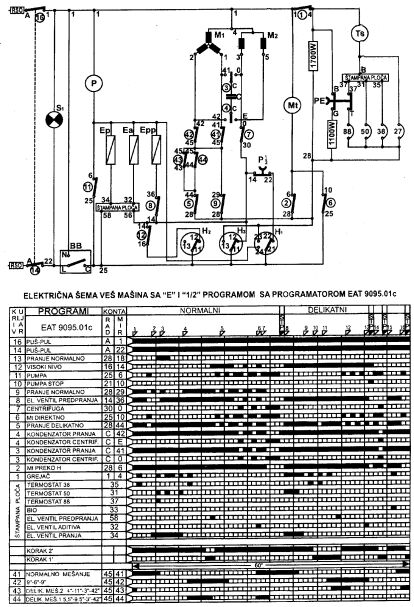

eat9095.01c(e)
eat9095.01c(e)el sema.jpg
eat9095.01c(e)el sema

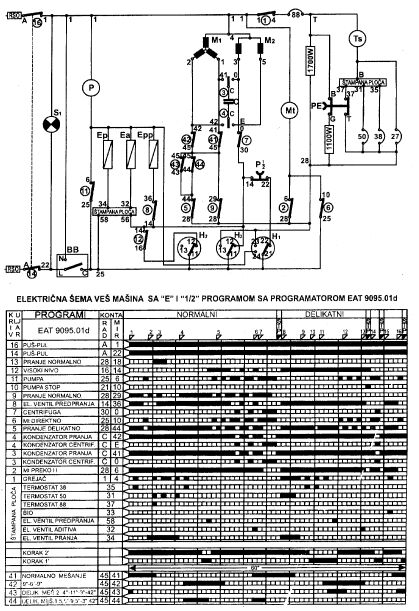

eat9095.01d(e_pola)

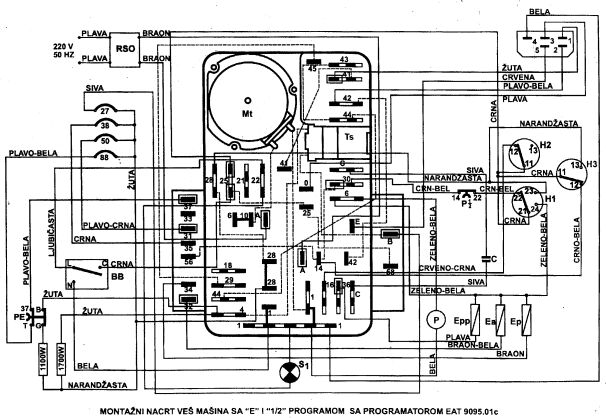

eat9095.01d(e_pola)el sema.jpg
eat9095.01d(e_pola)el sema

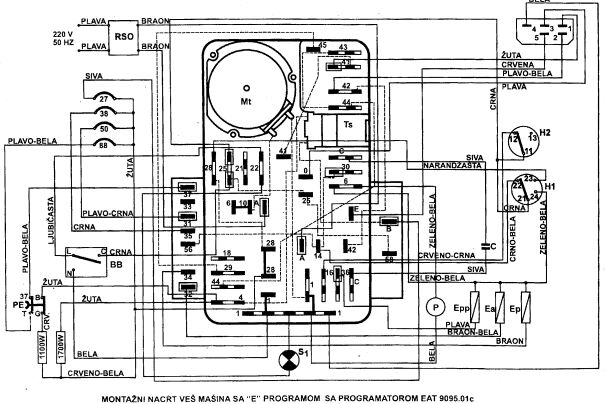

eat9095.01c(e_pola)el sema.jpg
eat9095.01c(e_pola)el sema
Prilog
eat9095.01c(e_pola)

Avatar
housecafe
___
___
Postovi: 389
Pridružen: 06 Avg 2006, 19:34
Location: Stara Pazova
Lokacija: Stara Pazova
Kontakt:

Re: Ves masina

Post napisao housecafe » 08 Jan 2008, 12:27

housecafe je napisao:
housecafe je napisao:Evo ove sam Rar-ovao,pa ako vam treba.
Ves masine sa programatorom

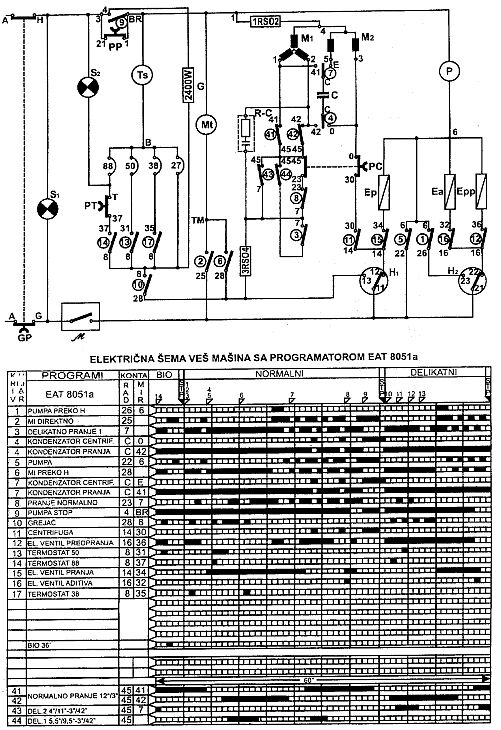

GORENJE EAT8051A
Modeli
PS402B
PS303B
PS422
PS422 international
PS620 BIO S

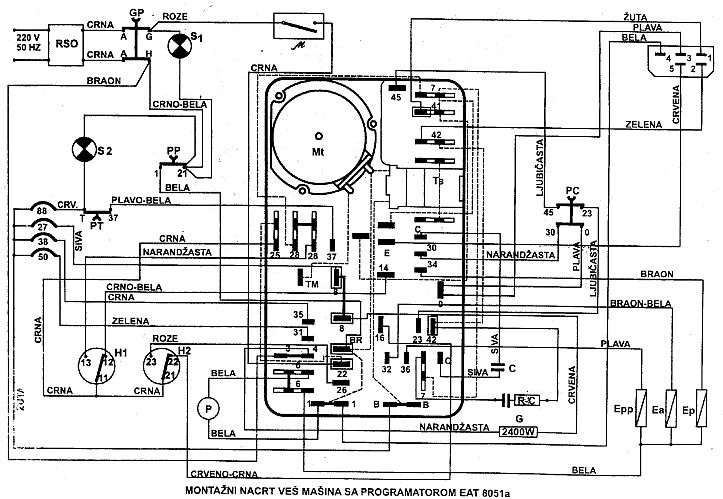

eat_8051ael sema.jpg

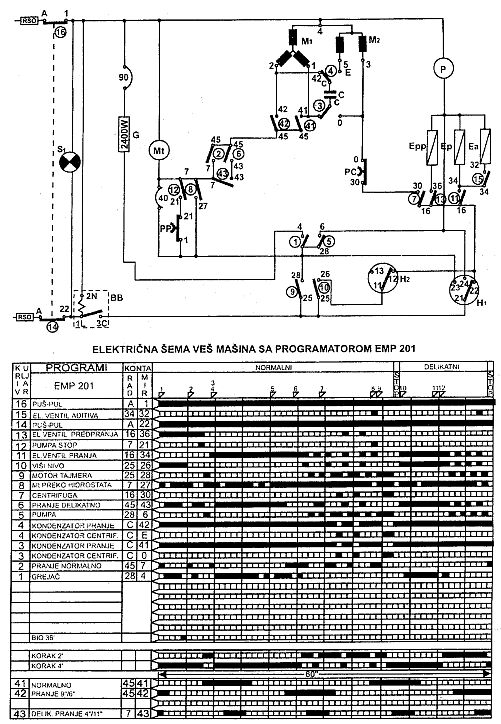

EMP201

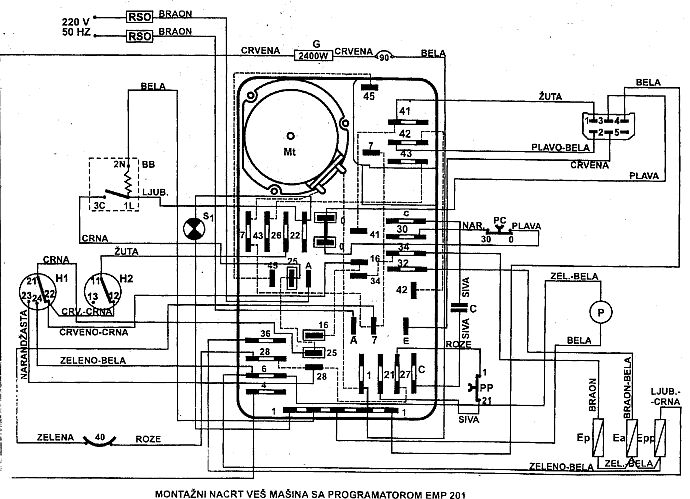

emp_201el sema.jpg

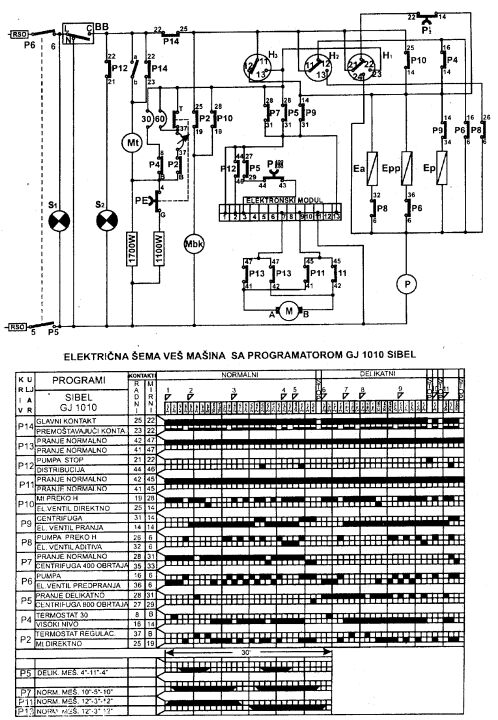

GJ1010
gj1010_el sema.jpg

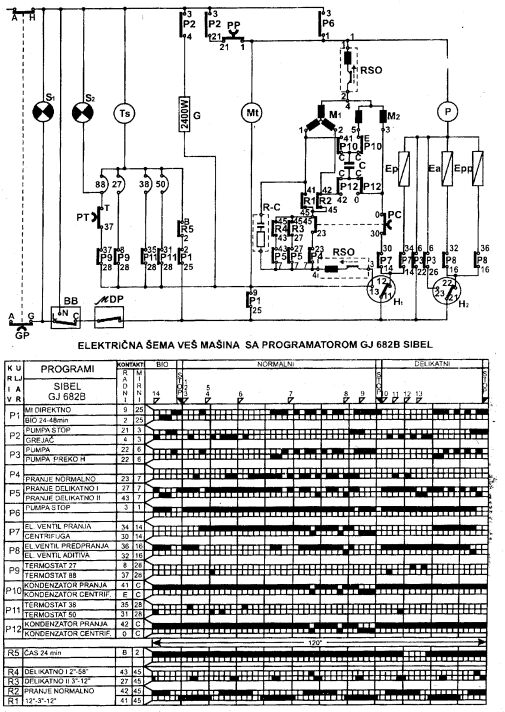

GORENJE GJ682B
Modeli:
ps402b
ps303b
ps301
ps201
ps620 bio

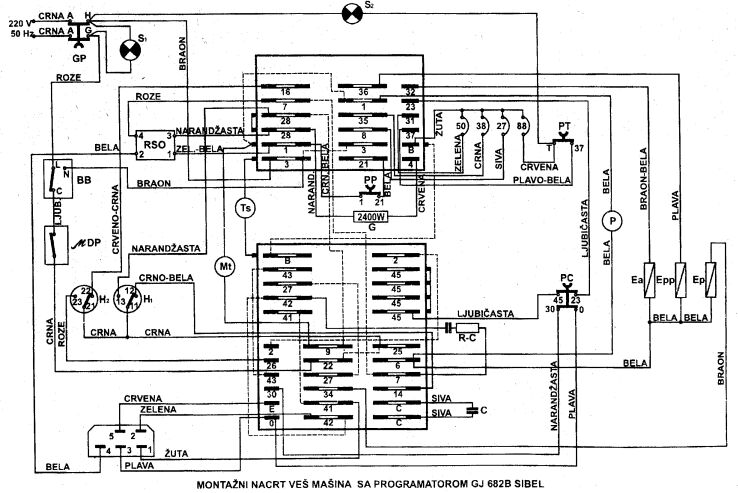

gj682bel sema.jpg

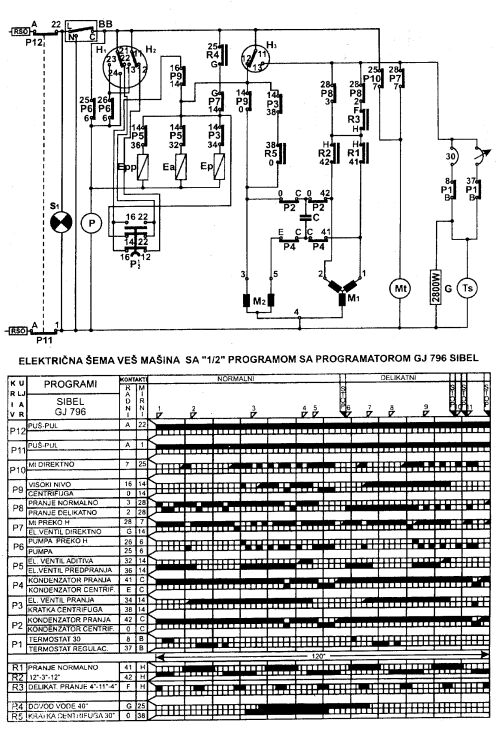

GORENJE GJ796
Modeli:
PS411
PS412
PS422

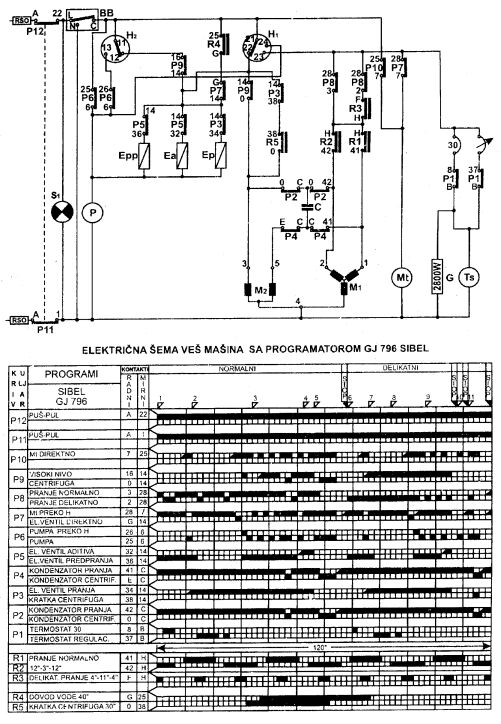

gj796el sema.jpg
gj796ekonomikel sema.jpg
PG2000

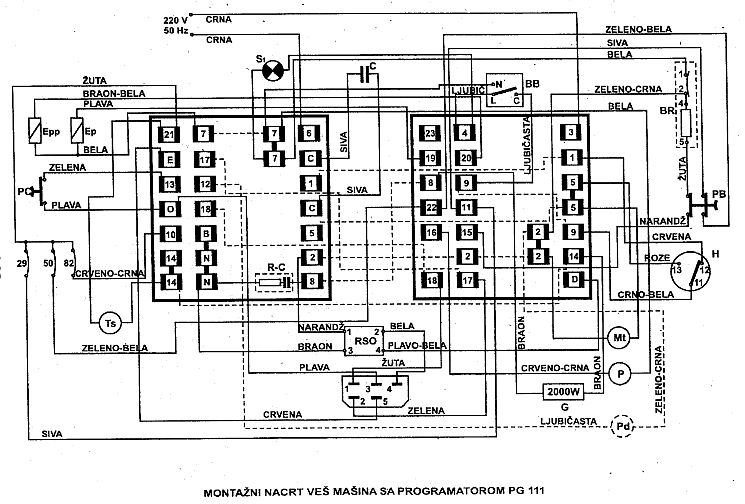

GORENJE PG111

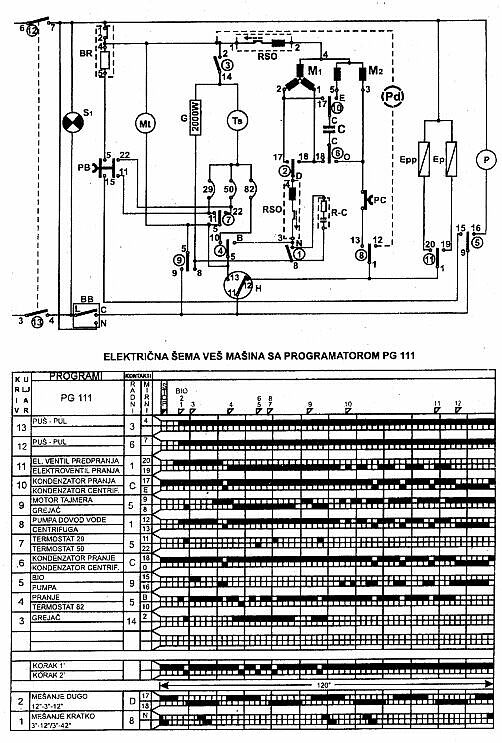

pg_111el sema.jpg

Avatar
housecafe
___
___
Postovi: 389
Pridružen: 06 Avg 2006, 19:34
Location: Stara Pazova
Lokacija: Stara Pazova
Kontakt:

Re: Ves masina

Post napisao housecafe » 08 Jan 2008, 12:31

housecafe je napisao:Evo ove sam Rar-ovao,pa ako vam treba.
GORENJE veš masine sa programatorom

PG202Q sa termostatima 27*C i (27*C - 90*c)

modeli:
PS614 ŠAMPION
PS615
PS614
PS613
PS603

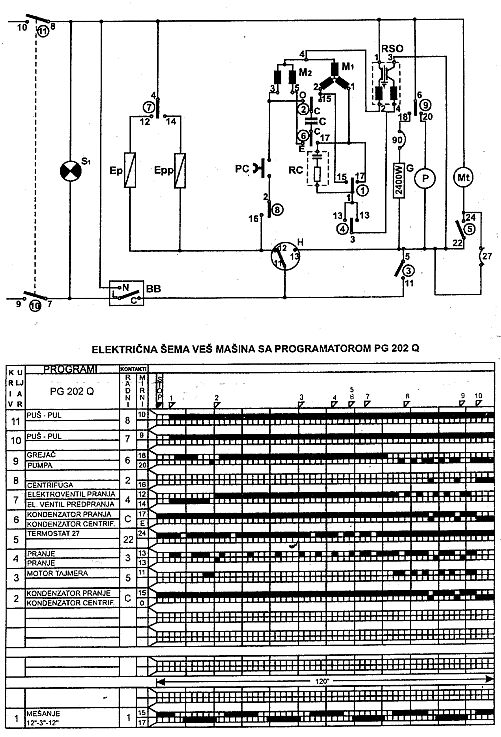

pg_202Qel sema.jpg
PG500

PG501 sa termostatima 827*C - 50*C) i (38*C - 88*C)

modeli
PS636 BIO S
PS664 BIO S
PS664 BIO S-B
PS620 BIO S
PS201
PS303B
PS402B
PS422
PS306
PS80-43 (PS80439

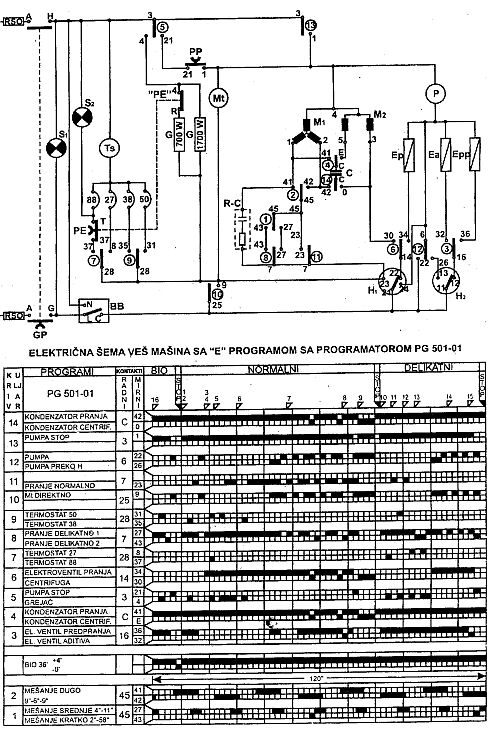

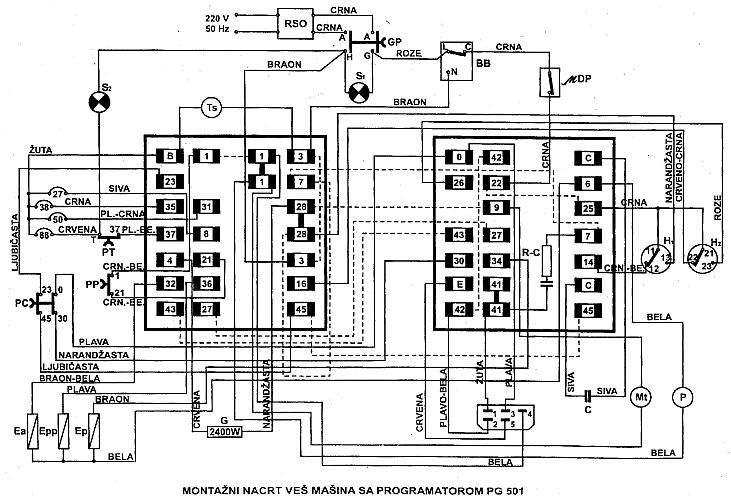

pg_501el sema.jpg

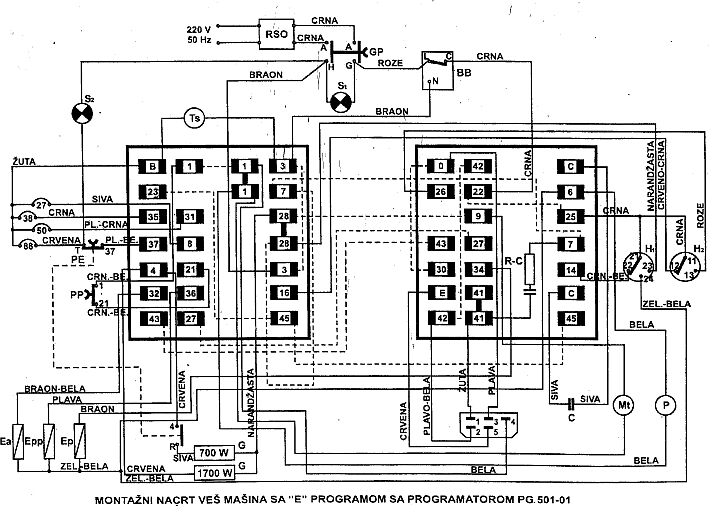

PG501-01

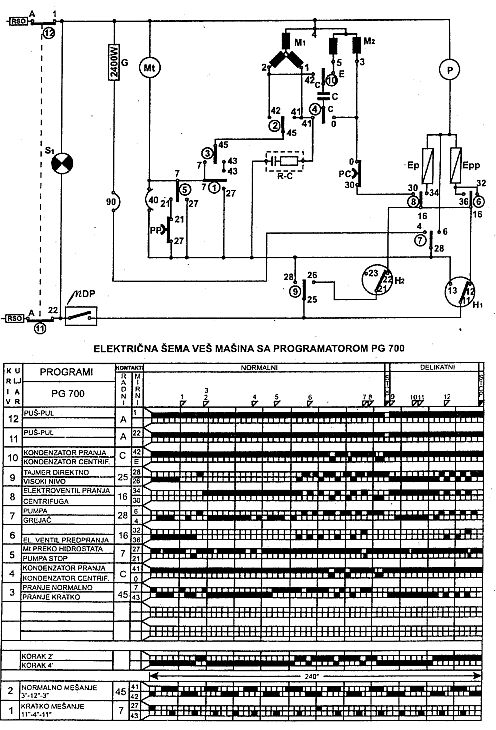

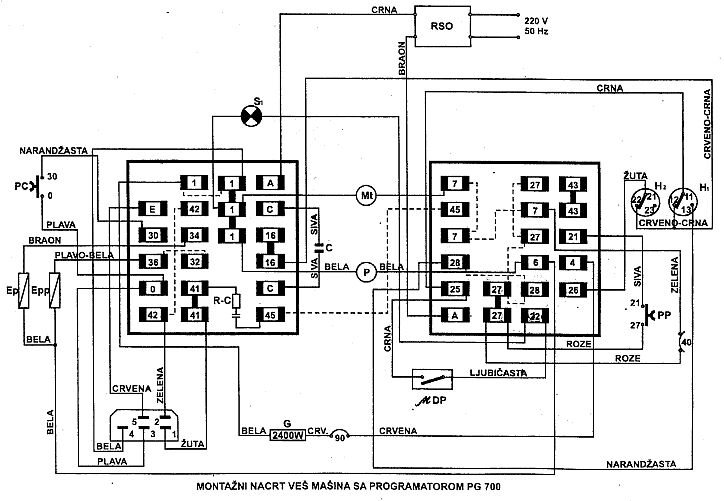

pg_700el sema.jpg
PG700 sa termostatima (40*C - 90*c)
Model:PS103

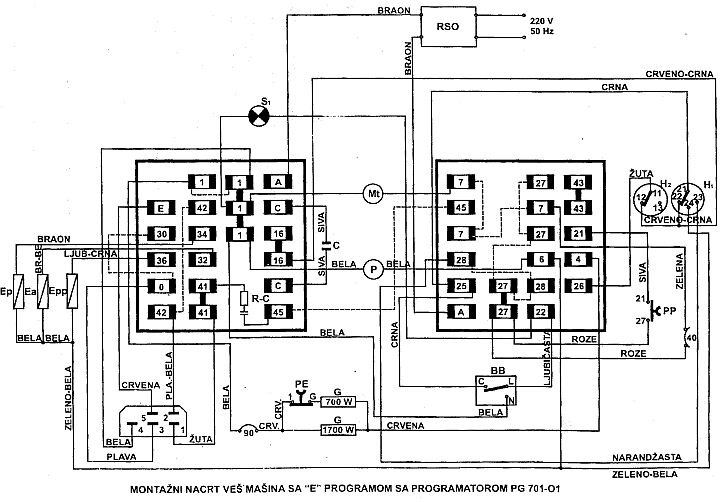

PG701 sa termostatima 50*c i (29*c i- 90*C)
Modeli:
PS102 APOLO
PS103
PS PRIVILEG A 12
PS306
PS30-6C
PS80-41 (PS8041)

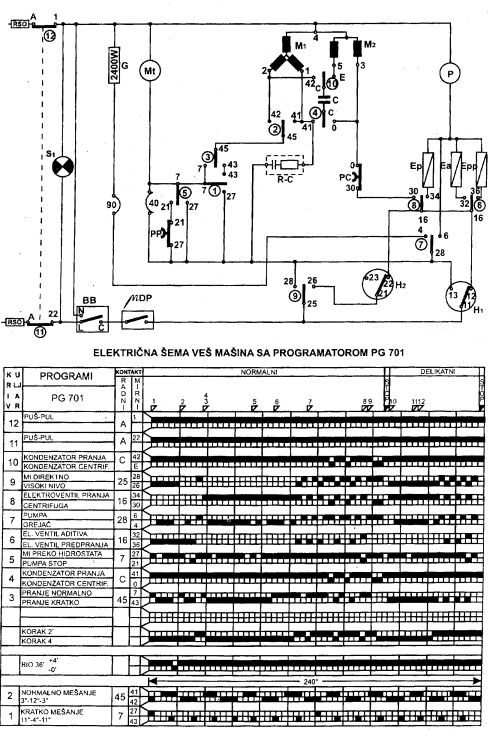

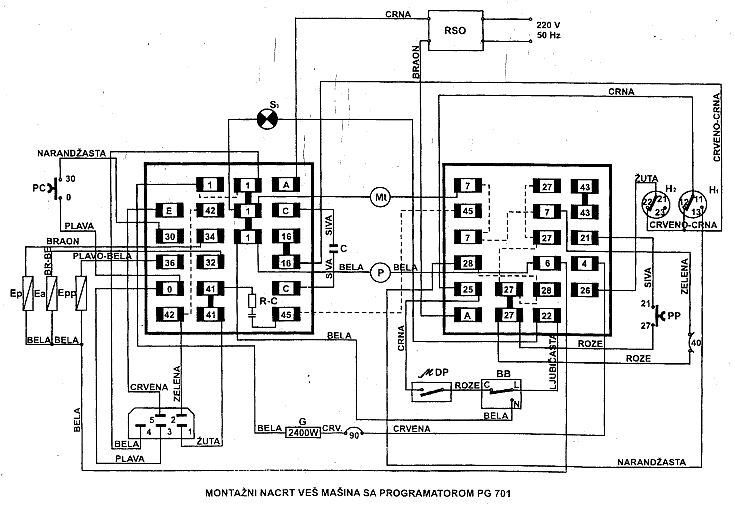

pg_701el sema.jpg
PG700-01

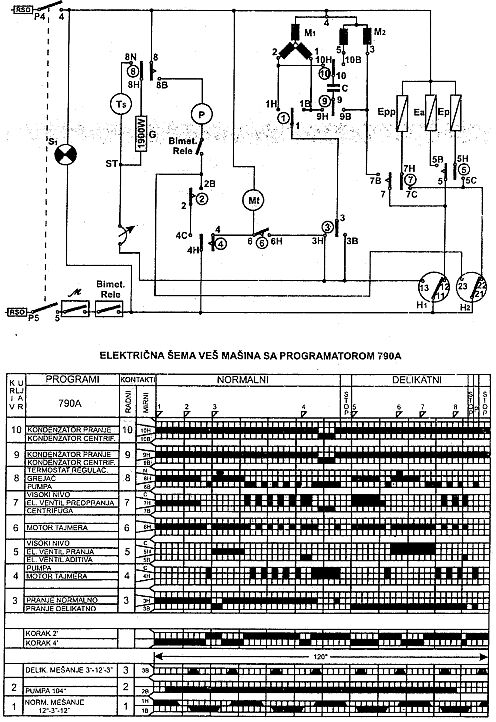

PG790A
pg_790ael sema.jpg

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Post napisao kisko » 11 Apr 2008, 23:10

Usisivač Samsung VC-7700 SERIES service manual
Prilog
VC7700.rar
(1.18 MiB) Preuzeto 1276 puta.
uvek ima nesto interesantno

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: ŠEME-veš mašine

Post napisao kisko » 31 Jan 2009, 23:56

GORENJE
Programator PG1300 sa termostatima (27*C - 59*C) i (38*C - 88*C) napomena termostati u zagradi su u jednom kućištu(dupli)

Modeli mašima sa PG1300
PS405
PS80-44

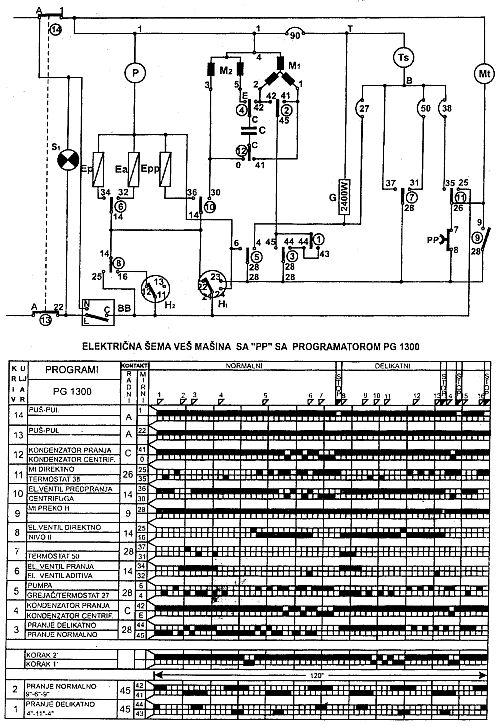

pg_1300el sema.jpg

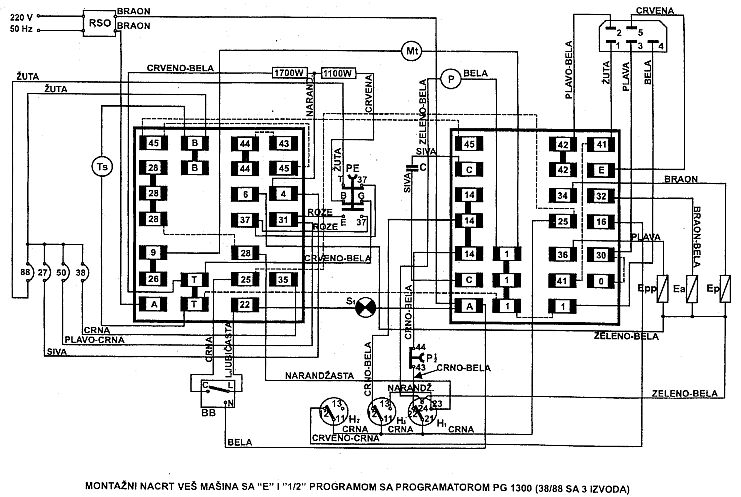

pg_1300(s 3 izvoda).jpg

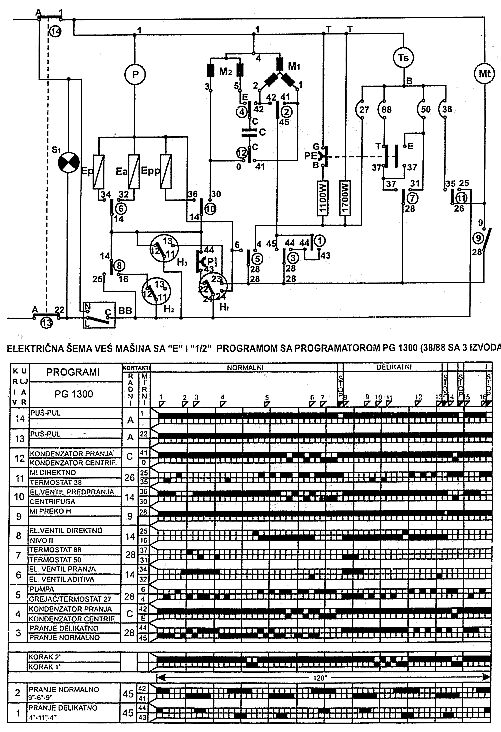

PG1300(s 3 izvoda)
pg_1300(s 3 izvoda)el sema.jpg
PG1300(s 3 izvoda) el sema

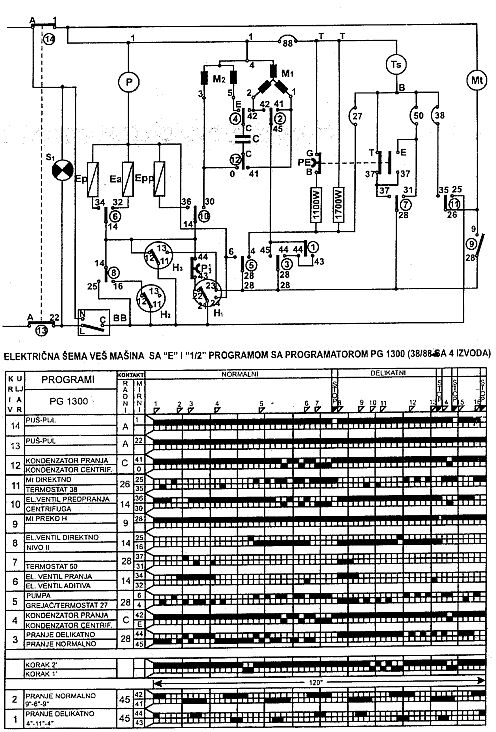

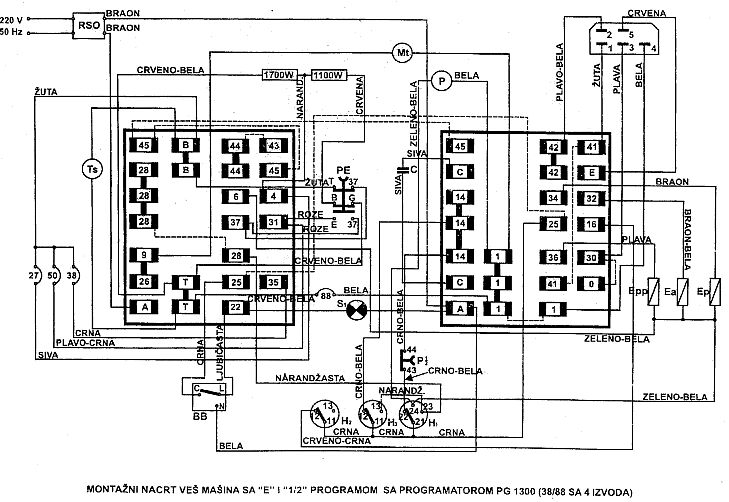

pg_1300(s 4 izvoda).jpg
PG1300(s 4 izvoda)
pg_1300(s 4 izvoda)el sema.jpg
PG1300(s 4 izvoda) el sema
uvek ima nesto interesantno

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: ŠEME - Ves masina

Post napisao kisko » 01 Feb 2009, 00:16

GORENJE

Modeli

PS405
PS45-55
WA583
PS45-55
WA583

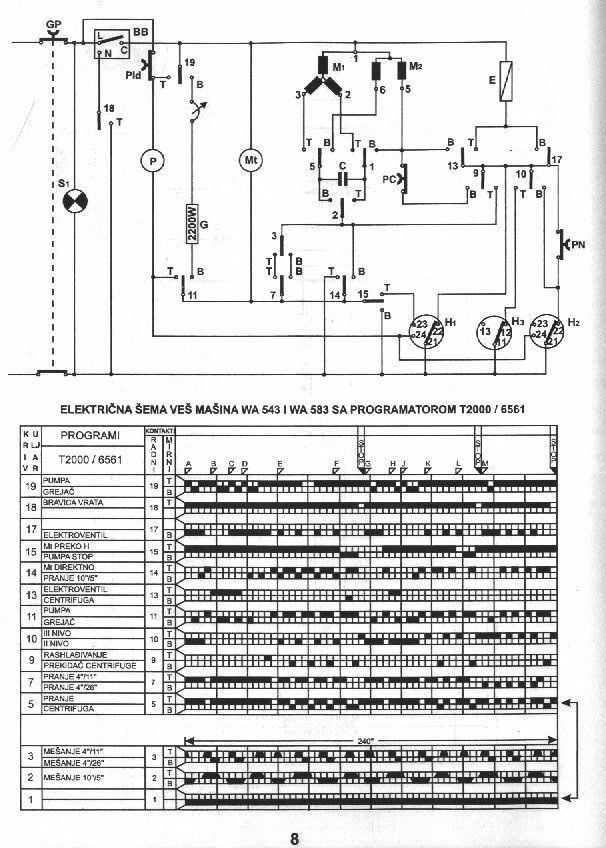

wa583Iel sema.jpg
WA583 el sema
uvek ima nesto interesantno

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: ŠEME - Ves masina

Post napisao kisko » 01 Feb 2009, 00:41

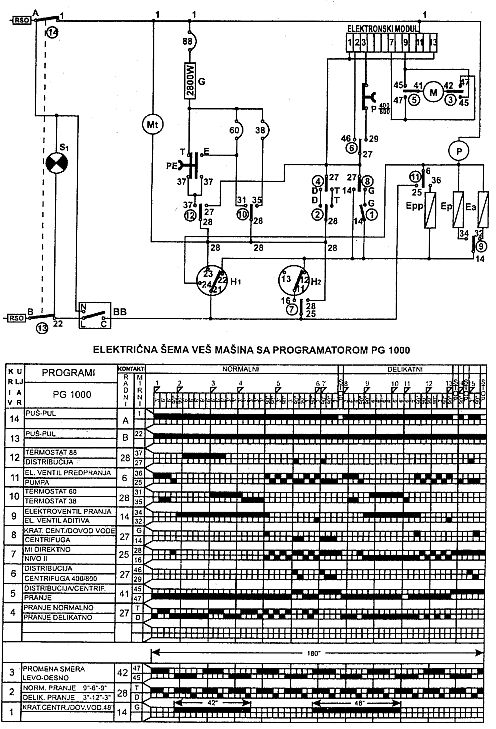

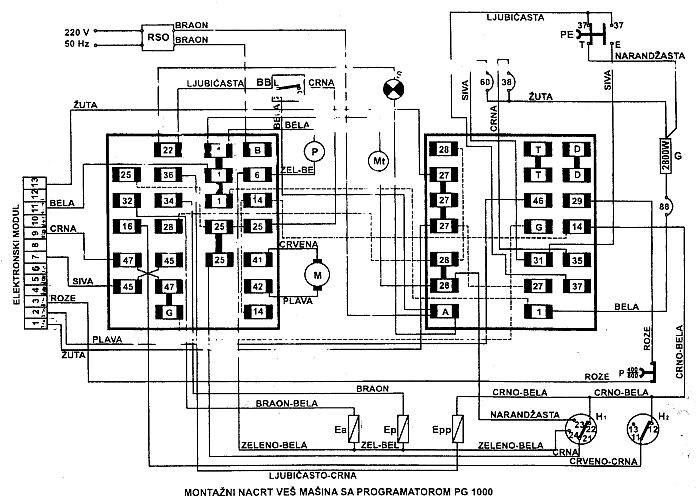

GORENJE programator PG1000 sa termostatima 60*C i (33*C i 88*C) termostati u zagradi su u jednom kućištu(dupli)

Modeli:
PS804
PS80-48(PS8048)
pg_1000
pg_1000el sema.jpg
pg_1000 el sem
PG800sa termostatima 50*C i (29*C - 82*c)


Modeli:
PS615B APOLO
PS615 BIO
PS664 BIO
PS663 BIO
PS635 BIO PEA
PS653 BIO
PS652
PS610
PS80-40 (PS8040)


PG800
pg_800
Prilog
pg_800el sema.jpg
pg_800el sema
uvek ima nesto interesantno

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: ŠEME - Ves masina

Post napisao kisko » 01 Feb 2009, 00:44

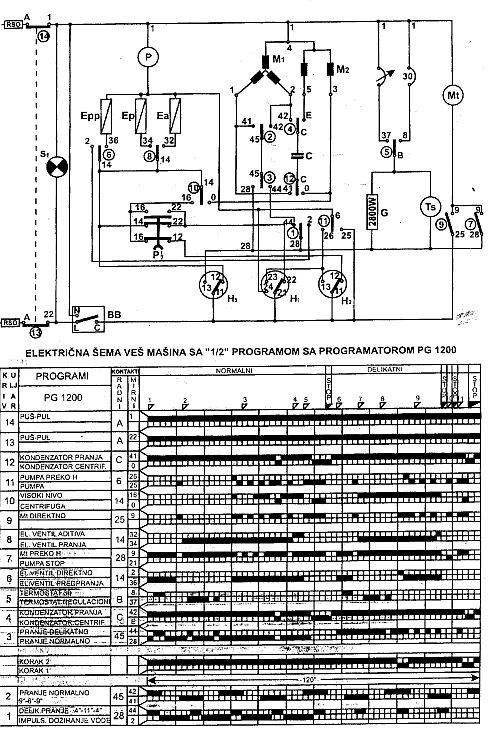

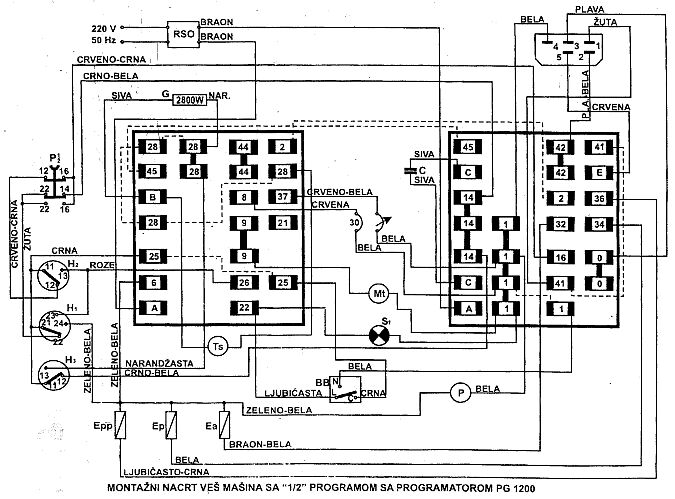

GORENJE SA PROGRAMATOROM PG1200
pg_1200el sema.jpg
uvek ima nesto interesantno

Sale Mitrovic
_
_
Postovi: 41
Pridružen: 29 Okt 2008, 20:09
Location: Srbija-Lazarevac

Re: ŠEME - Ves masina

Post napisao Sale Mitrovic » 04 Feb 2009, 12:37

Evo i od mene za pocetak.
Gorenje WA63080(ista je i za WA61061 samo bez akva - stopova.
wa63080.rar
(59.18 KiB) Preuzeto 3671 put.

sekula
_
_
Postovi: 32
Pridružen: 13 Feb 2009, 22:09
Location: Subotica
Contact person: Velimir

Re: ŠEME - Ves masina MIELE novotronic W715

Post napisao sekula » 15 Feb 2009, 11:44

treba da u Miele masinama ima i dokumentacija ali se desi da se izgubi ili je netko prisvoji,skenirao sam ovu
-nije problem,obrisah ove u resize-u
Prilog
MIELE NOVOTRONIC W715.rar
(1.53 MiB) Preuzeto 1680 puta.
Zadnja izmena: sekula, dana 15 Feb 2009, 17:08, ukupno menjano 1 put.

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: ŠEME - Ves masina

Post napisao Japanac » 20 Feb 2009, 00:23

Bosch WOH4210
Bosch WOH 4210.pdf
(78.77 KiB) Preuzeto 1924 puta.

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: ŠEME - Ves masina

Post napisao Japanac » 20 Feb 2009, 00:25

Indesit-Wasing masine WT100
Prilog
Indesit-Wasing masine WT100.zip
(2.13 MiB) Preuzeto 2051 put.

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: ŠEME - Ves masina

Post napisao Japanac » 20 Feb 2009, 00:33

whirlphool 6ALBR5233JQO
SAMSUNG-Wasing masine-B1245
whirlphool 6ALBR5233JQO.rar
(475.6 KiB) Preuzeto 1646 puta.
SAMSUNG-Wasing masine-B 1245.zip
(5.67 MiB) Preuzeto 1498 puta.

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: ŠEME - Ves masina

Post napisao Japanac » 20 Feb 2009, 00:34

Whirpol AKM106
Prilog
Whirpol AKM106.pdf
(81.55 KiB) Preuzeto 1512 puta.

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: ŠEME - Ves masina

Post napisao kisko » 23 Feb 2009, 17:51

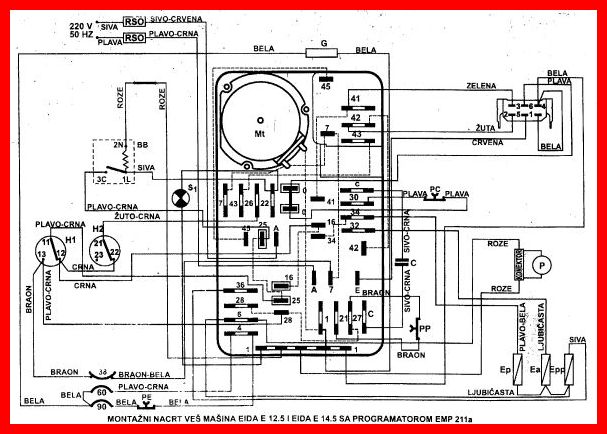

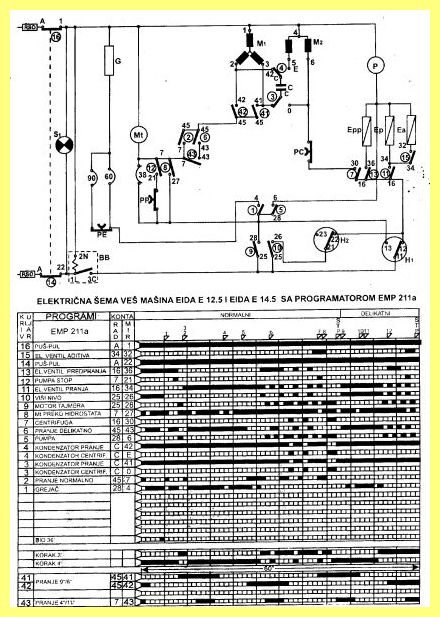

Eida E12.5 sa EMP211A
Eida E12.5 EMP211A.jpg
EIDA E 12.5 i EIDA E 14.5 sa EMP 211a.jpg

EIDA E 12.5 sa PG 700-02
EIDA E 12.5 sa PG 700-02.jpg
EIDA E 12.5 sa PG 700-02.jpg

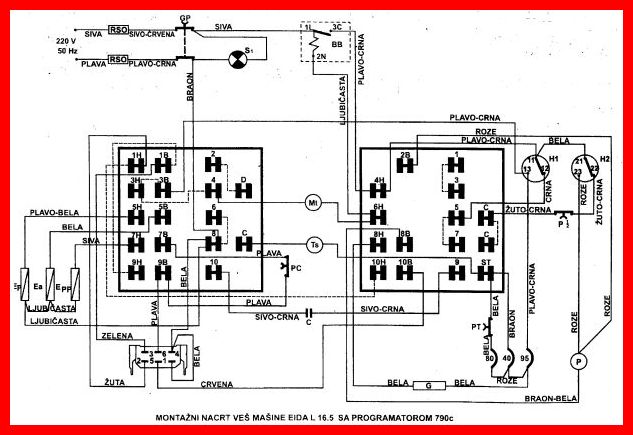

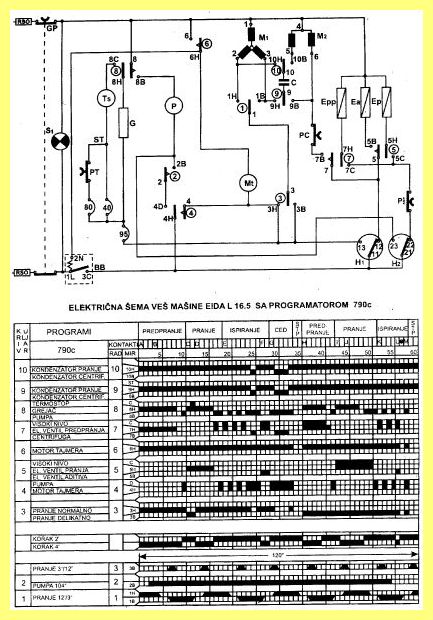

EIDA L 16.5 sa 790c
EIDA L 16.5 sa 790c.jpg
EIDA L 16.5 sa 790c.jpg
uvek ima nesto interesantno
