QUADRO WMA4042 Potrebna slika

[icko]

Marka: Quadro
Model: WM-A4042

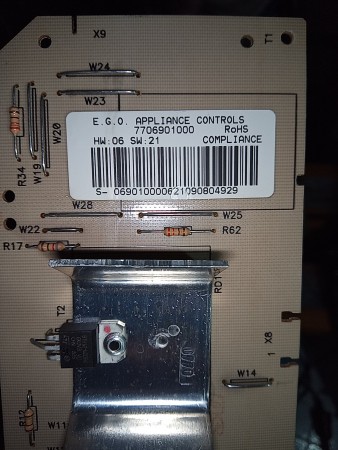

Programator: 7706901000
SN: 00618915000899030283

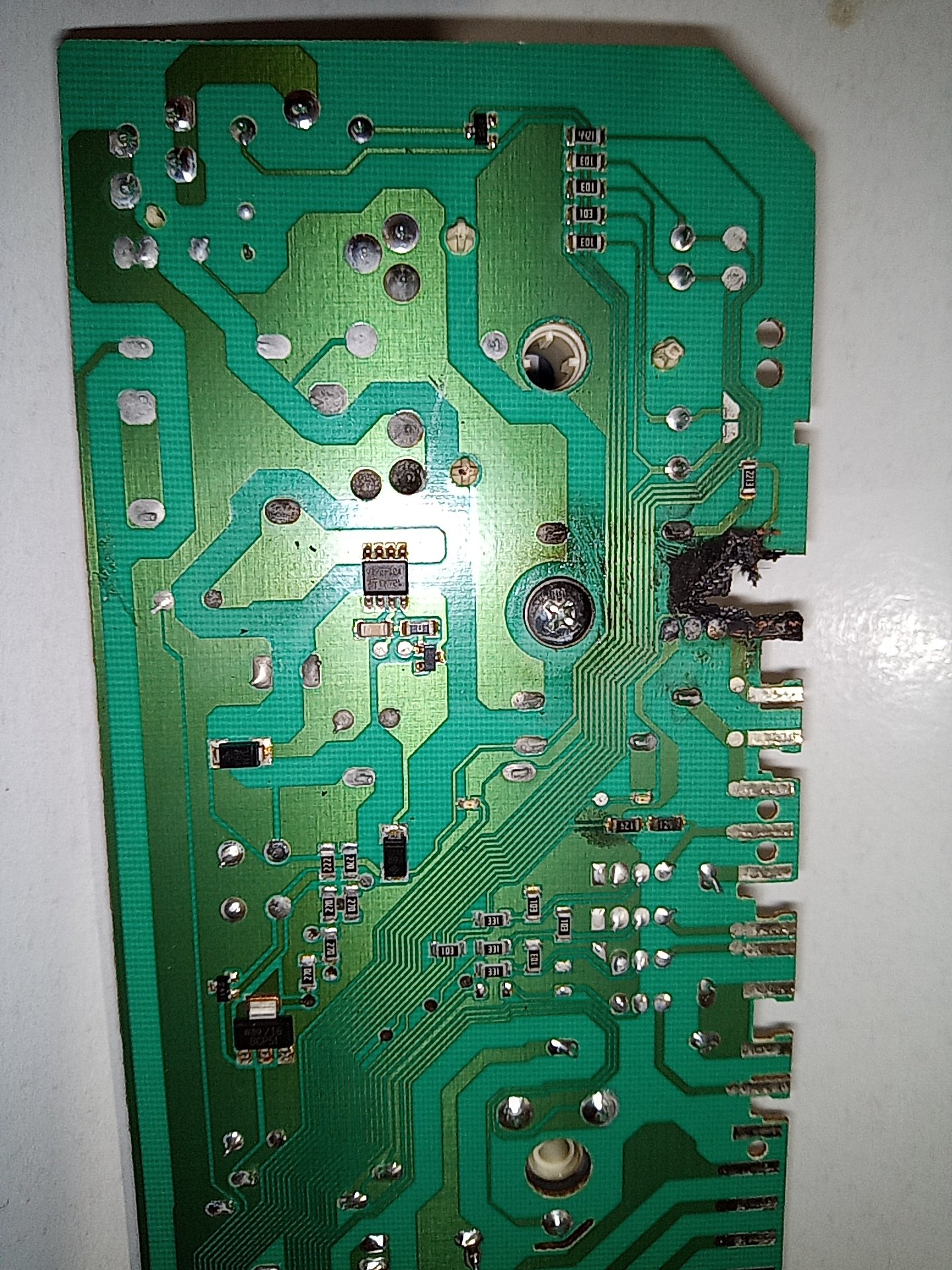

Problem: Izgoreo jedan od konektora i mašina celo vreme ispumpava vodu. Potrebna mi je slika od neoštečenog programatora da bi prespojio potrebne veze i probao dali če da radi.

[KASA1]

Na netu ne nalazim ništa upotrebljivo.
Kolko vidim, radio si već ovu ploču pa pogledaj u svojoj arhivi imaš li fotke.

[icko]

Da, našao sam neke slike, ali baš taj deo programatora ga nemam uslikano. I ja na net-u ništa korisno nisam našao.

[Kole]

A možeš li da se setiš za koga si radio? Pa da ga zamoliš da odeš kod njega i da slikaš to što ti treba, ako još ima tu mašinu.

[miodrag popovic]

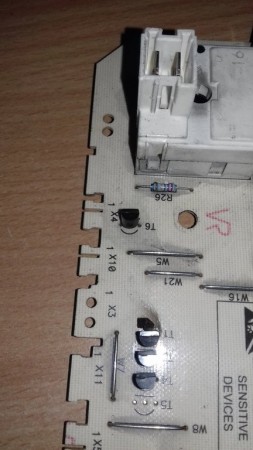

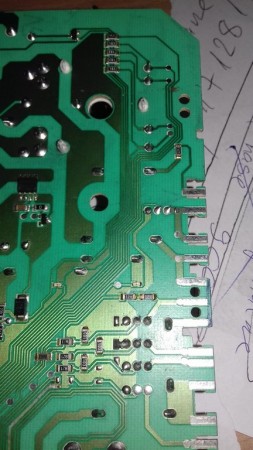

eve

[vlada69]

Proveri i triak na poziciji T6 često ode u kratak spoj pa pumpa radi bez prestanka.

[icko]

Očistio garež, prespojio soodvetne kontakte i mašina radi. Tu dolaze one 2 tanke žice sa nivostata(ima ih 4, 2 tanke, 2 debele). Inače ovo se desilo zbog okretanje mašinu na pogrešnu stranu i programaoor se natopio sa vode i prašak. Neko pre mene menjao četkice. Programator sam oprao, ali ne i konektor i eto problema za nekoliko dana. Hvala za sliku.
