Ves masina Gorenje WS510SYB ne greje vodu

[alexb]

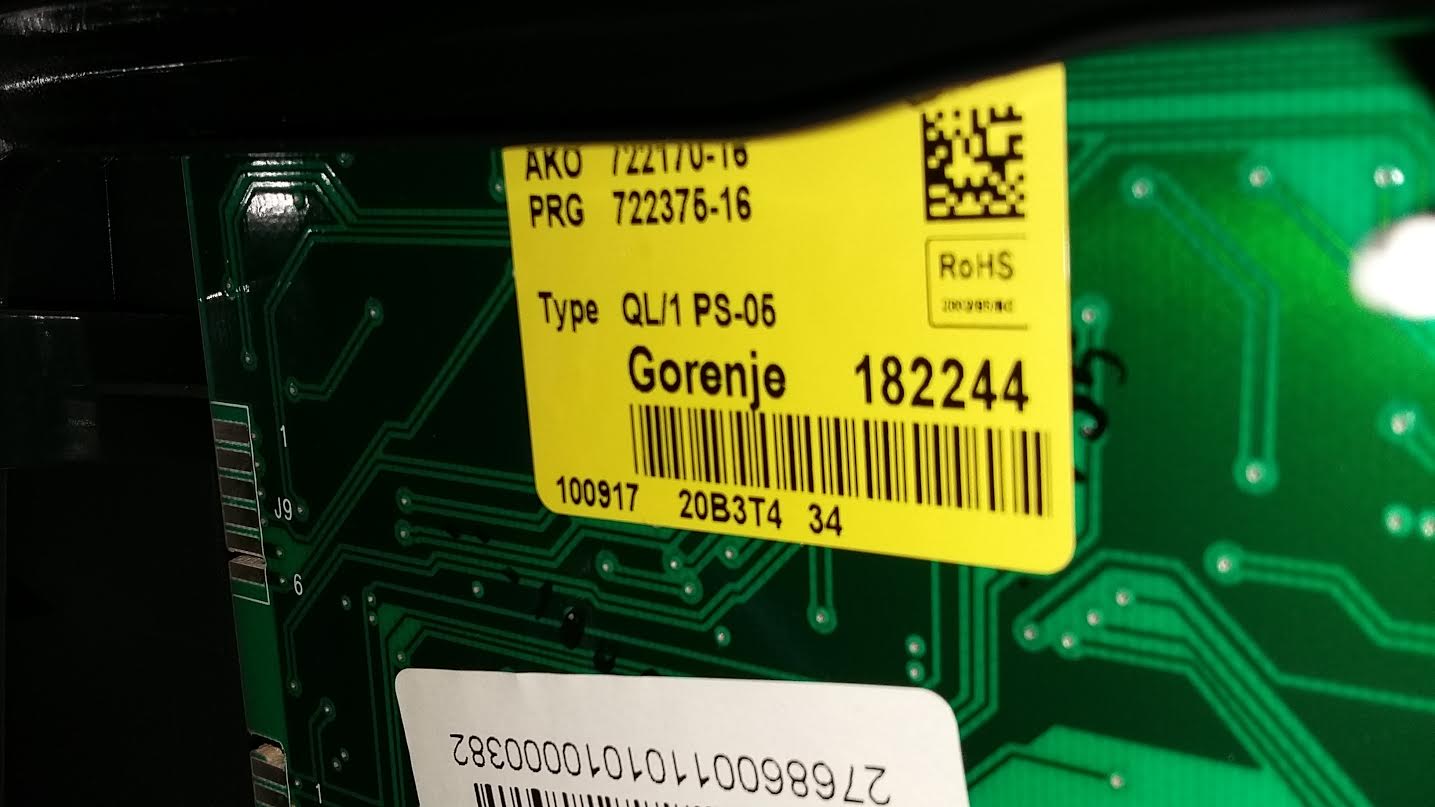

Ovo je masina mog prijatelja,radi sve ali ne greje vodu bez obzira na koji se program ukljuci.Proverio sam grejac,ispravan je (daje otkolon unimerom i nema prema masi) proverio sam NTC senzor i daje oko 24-25 kohma isto kao i novi koji sam kupio ali ga nisam postavio jer daje iste vrednosti(na njemu pise 20 kohm,ali se verovatno menja zbog spoljne temperature,uglavnom su iste vrednosti ).Presostat normalno iskljucuje kad dostigne nivo i prebacuje kontakte.Dalje nisam hteo da idem prateci zice vec mislim da je bolje da pitam za savet.Sumnjam da je problem na ploci ili na relejima ili necem drugom,jer na grejacu ne dolazi napon nikako.Ima takodje jedan triak (btb/bta 15) koji mozda pravi problem ili nesto drugo.Ako je neko imao slican problem zamolio bih za pomoc.U prilogu su nekoliko slika komandne ploce,ako nesto vredi u redu.Ako neko ima shemu ove masine bilo bi mi od koristi da vidim kako ide napon do grejaca.Pozdrav

[junuzovic]

Poprati vod sa grijača na ploču, te vidi kjoji ga relej uključuje. ispitaj relej možda je neispravan pa ne uključuje grijač ili je možda do hladnog lema..

[obodin]

Ugrij s lemilom sve kontakte na releju grijača .. Imao sam isti slučaj

[alexb]

To bi hteo da znam ,koji rele i da li je bas do relea ili jos nesto drugo.Ima li neko shemu za ovaj model.Citao sam na drugom forumu i da ovaj triak moze da bude uzrok,ali se mora skinuti da bi se ispitao.Obzirom da je stampa na plocama tanka i osetljiva ne bi zeleo da mnogo radim sa lemilicom ako ne bi znao blizi uzrok.pozdrav

[junuzovic]

Pa rekli smo ti koji može biti prvi uzrok. Ide se korak po korak. Prvo prelemi kontakte svih releja ako se ne zna koji je, zatim skineš relej po relej i ispitš njegovu ispravnost..

[vlada69]

Prati sa grejača koje žice idu na programator pa prati linije sa konektora na koji rele idu . Mislim da trlak nema veze sa grejačem on je za motor a za grejač bi trebao da biude neki mali tranzistor koji daje pobudu releu može da bude do njega i na kraju i do procesora ili do eeproma.

[bracans]

Evo seme spajanja da ti malo pomogne.

S16-10008026.pdf

(117.29 KiB) Preuzeto 815 puta.

[alexb]

Hvala bracans,i ovo moze da pomogne a ako neko ima shemu ploce svakako bi bilo od koristi.Hvala i pozdrav svima.

[alexb]

problem resen,prijatelj pozvao servisera i popravio masinu.Kaze da je bio neki los kontakt u predelu grejaca,neznam vise detalja.Hvala svima na pomoci (RESENO)
