VOX STB200 - Stradao od groma

Post napisao Stefan7 » 24 Jul 2018, 18:15

VRSTA UREĐAJA: DVB-T2
FIRMA: VOX
MODEL: STB200
PCB OZNAKA: MB150121BC0223 J1500002


***************************************
SIMPTOMI:
Probio mrezni osigurac, diode u grecu, IC PN8136, zener dioda paralelno sa optokaplerom (ne znam oznaku, skinuo sam je sa istog uredjaja), dioda SR360 u sekundaru. Sve pomenuto je zamenjeno, posle zamene ne svetli led i u sekundaru nema nista od napona. IC PN8136 treba da ima Vcc 14V a ima izmedju 9V i 10V, mislim da je u njemu problem ali ne mogu da dokazem.
Zadnja izmena: Stefan7, dana 24 Jul 2018, 22:02, ukupno menjano 2 puta.

Avatar
KASA1
gx
gx
Postovi: 899
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: VOX STB200 - Stradao od groma

Post napisao KASA1 » 24 Jul 2018, 21:22

Poprilično konfuzno postavljena tema,... dakle, nakon udara groma prijemnik dovežen u servis sa aktivnim display-em (svijetli ASH) i prisutnim naponom od 5V u sekundaru. Nakon tvoje intervencije ne svijetli display niti stby LED dioda i nemaš nikakva napona,... pa, po svemu gore napisanom, nešto si zabrljao ili te ja, doista, nisam dobro shvatio. :?:

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24294
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: VOX STB200 - Stradao od groma

Post napisao Stolle » 24 Jul 2018, 21:32

Nisam ni ja.
Ili postavlja pitanje za dva uređaja. :roll:
"29 poslednjih dana u mesecu je najteže"

Stefan7
_
_
Postovi: 78
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: VOX STB200 - Stradao od groma

Post napisao Stefan7 » 24 Jul 2018, 21:52

Izvinjavam se, kopirao sam sadrzaj iz moje prethodne teme koja je resena, zbog formulara. Sve je ispravljeno pa ako nije problem procitajte ponovo.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24294
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: VOX STB200 - Stradao od groma

Post napisao Stolle » 24 Jul 2018, 22:49

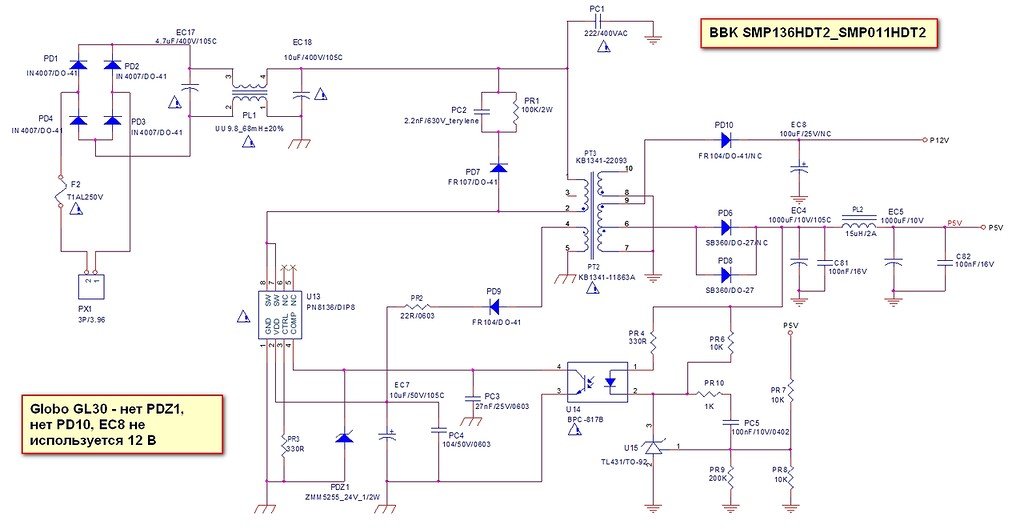

Čisto informativnog karaktera, šema mreže sa PN8136.
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
alexa_pg
gxu
gxu
Postovi: 3550
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: VOX STB200 - Stradao od groma

Post napisao alexa_pg » 24 Jul 2018, 23:34

Ako je sve to stradalo od udara groma ukljucujuci i diodu u sekundaru, mislim da je popravka ovog uredjaja samo gubljenje vremena. Sigurno je stradao i procesor.
Alexa

Avatar
cubica
gx
gx
Postovi: 3513
Pridružen: 15 Nov 2006, 11:23
Location: IVANJICA
Warranty service: Profitech, ERG, Planet House, Vimport..
Specialty: tv-multimedia

Re: VOX STB200 - Stradao od groma

Post napisao cubica » 25 Jul 2018, 00:38

Moguce je ovo sto Aleksa kaze, da smanjis muke i skratis vreme, nakaci na sekundar +5V 2A i vidi hoce li da radi STb...ao ne radi,,,bacaj odmah..
cuby
PROSONIC is the best!

Stefan7
_
_
Postovi: 78
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: VOX STB200 - Stradao od groma

Post napisao Stefan7 » 26 Jul 2018, 19:09

Imam jos jedan sa istim problemom, diode su uredu, elektroliti uredu.

Stefan7
_
_
Postovi: 78
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: VOX STB200 - Stradao od groma

Post napisao Stefan7 » 27 Jul 2018, 23:32

@cubica Probao sam i STB startuje normalno,na ekranu od TV nema slika.
