Pronađeno 15 rezultata

napisao imocanin
12 Dec 2019, 09:50
Forum: Servisiranje LED televizora
Tema: SAMSUNG UE49M6372AU
Odgovori: 0
Pregledano: 313

SAMSUNG UE49M6372AU

LED TV FIRMA: SAMSUNG MODEL: UE49M6372AU MAINBOARD: BN41-02575 *************************************** SIMPTOMI: Udar groma, neispravan HDMI ulaz DETALJAN OPIS KVARA i PREDUZETE RADNJE: Pozdrav Kupio sam identicnu BN41-02575 (SDP1604 procesor) od modela Samsung UE49M5590AUXZG. Kad prikljucim novu pl...
napisao imocanin
22 Jun 2014, 23:23
Forum: Servisiranje AUDIO Tehnike
Tema: P.Audio IQ-300 pojacalo shema
Odgovori: 2
Pregledano: 1006

Re: P.Audio IQ-300 pojacalo shema

Otpornici R40, 43, 47, 48, 50 i 51 te dioda D4
pojacalo2 copy.jpg
napisao imocanin
22 Jun 2014, 00:15
Forum: Servisiranje AUDIO Tehnike
Tema: P.Audio IQ-300 pojacalo shema
Odgovori: 2
Pregledano: 1006

P.Audio IQ-300 pojacalo shema

Pozdrav...imam problem sa jednim pojacalom, naime na pojacalu je izgorilo par otpornika i ne mogu saznat koje su vrijednosti (na oba kanala na istome mjestu), potrebna mi je shema pojacala ili slika izlaza (ako netko ima)...slican je i u IQ-400...hvala
napisao imocanin
22 Sep 2013, 23:06
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

odlicno odradjeno :pivopije:
napisao imocanin
03 Sep 2013, 09:24
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

nije lose :) sto se tice senzora ja samo 2 korisitm na svojoj stanici...za donji grijac ne ljepim ga sa donje strane na plocu nego mi je 2 cm od dodnjeg grijaca...odstupanje temperature je manje 2°C u odnosu na donji grijac tako da mi nije potrebno ljepiti za donju stranu ploce senzor...a za gornji ...
napisao imocanin
22 Jul 2013, 07:52
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

da...to je taj grijac od ir6000 ta stanica sto si da link ti je cjena bez dostave, sa dostavom dodje preko 500$ :) i jos je njen nedostatak sto koristi staticki pid kontroler za gornji grijac, dakle nemozes zadat bga profil temperature...vjeruj mi bolje ti je sam sastavit stanicu poput ir6000 jer su...
napisao imocanin
19 Jul 2013, 12:59
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

Preko Aliexpressa...tu stranicu ti je pokrenila alibaba.com, kineski ebay :)
Identican je u ir6000....dimenzije 18x18 snaga 800w
napisao imocanin
18 Jul 2013, 19:15
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

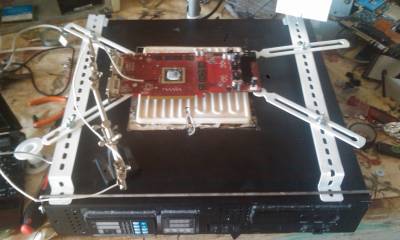

par slika sa nosacima:
napisao imocanin
18 Jul 2013, 14:40
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

Pretpostavljam da ovdje vise razumiju :D
napisao imocanin
18 Jul 2013, 11:40
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

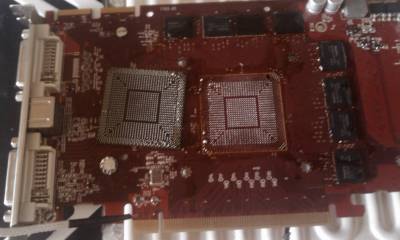

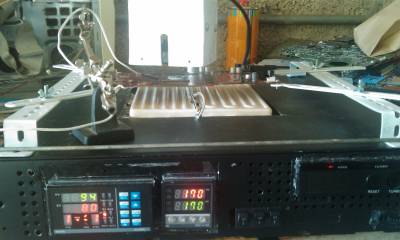

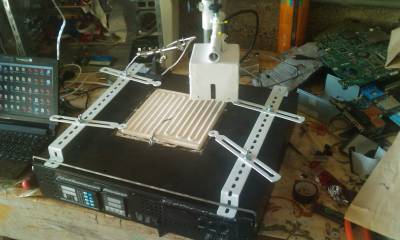

nisam bio dugo online na ovome forumu pa nisam vidio postove :) Stanica odlicno radi sa IRSOFTOM od Scotlea, isti je i kod ACHI i HONTON stanica, za lead i lead free sam koristio osnovne profile koji se nalaze u upustvima za ir6000 i ir-pro-sc manualima evo par slika gotove stanice (jos imam doradit...
napisao imocanin
03 Jun 2013, 23:14
Forum: Alati
Tema: shema smd rework station (duvaljke)
Odgovori: 1
Pregledano: 826

Re: shema smd rework station (duvaljke)

http://bezkz.su/publ/300252-37-1-0-252.html ...na ruskom je ali ako koristis google chrome mozes automatski prevesti :)
napisao imocanin
30 svi 2013, 17:18
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

Za 200E se moze sloziti odlicna stanica, ja sam uzeo identicne komponente kao achi ir pro sc, osim donjeg grijaca koji je od achi ir6000...kontroler za donji grijac mi je rex-c100 a za gornji pc410...na pc410 imas pinove odmah na poledjini tako da nemozes falit kako ga spojit na SSR relej i senzor.....
napisao imocanin
23 svi 2013, 19:29
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

Donji grijac nije prelazio 120° a bio je postavljen na 200° sto je max...gornji grijac (lampa) preko 30° odstupanje...buduci da je donji grijac nedovoljne snage 400w...i temp da ugrije plocu od nikakve koristi nije bio ni gornji grijac. Jedino rjesenje je ili kupiti pravu stanicu (jovy ir 8500, ACHI...
napisao imocanin
23 svi 2013, 17:01
Forum: Alati
Tema: IR BGA vs Hot Air BGA
Odgovori: 6
Pregledano: 1152

Re: IR BGA vs Hot Air BGA

Kod bga stanica prva najvaznija stvar je preheater, a druga stepenasta kontrola temperature gornjeg grijaca. I jedna i druga tehnika grijaca (bilo infrared bilo hotair) su odlicne, dakle niti je hotair bolji od infracrvenog grijaca niti je bolje obratno...ali ponavljam kod pro stanica sa pravim kont...
napisao imocanin
23 svi 2013, 16:50
Forum: Alati
Tema: BGA IR Rework Station
Odgovori: 577
Pregledano: 52844

Re: BGA IR Rework Station

Buduci da sam ima trnovito iskustvo sa ir stanicama moj savjet je sljedeci...NIKAKO ne kupovati t862++ ili t862 stanicu ako mislite ozbilnije raditi, korisito sam je mjesec dana i prodao...stanica je ok za smd chipove i bga chipove do 15x15mm...dakle za pcb od mobitela ali za laptope ili pc ploce mo...
